Modulo termico raffreddato rivelatore a infrarossi MCT MWIR 640x512 15μM
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 / 15μm | NETTO | ≤20mK |
---|---|---|---|
Gamma spettrale | 3,7~4,8μm MW | Frequenza dei fotogrammi | 50Hz/100Hz |
taglia | 125x92x67 mm | Il peso | ≤650 g |
Evidenziare | Modulo termico raffreddato con rilevatore MWIR,modulo termico raffreddato a infrarossi MWIR |

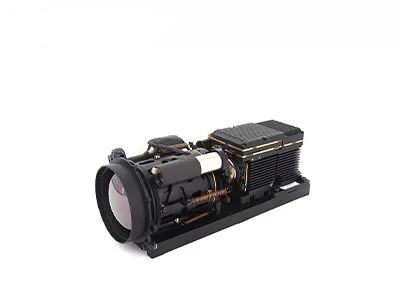

Modulo termico raffreddato rivelatore a infrarossi MCT MWIR 640x512 15μM
GAVIN615B è un modulo di imaging termico a onde medie raffreddato sviluppato da Global Sensor Technology (GST).È costituito da un rilevatore IR MWIR HgCdTe da 640x512 / 15µm con criorefrigeratore RS046, l'elettronica hardware e vari algoritmi di elaborazione delle immagini sono già incorporati per presentare immagini termiche nitide e chiare.È efficace per la gamma spettrale da 3,7 μm a 4,8 μm MW.
Configurato con il criorefrigeratore RS046, il GAVIN615B ha dimensioni molto compatte, misura 125x92x67 mm e pesa meno di 650 g.Il suo consumo energetico stabile è di appena 12w.Con l'interfaccia cameralink standard industriale, la telecamera a infrarossi o l'integratore di sistema possono progettare o integrare facilmente la propria telecamera completa basata sul modulo di imaging termico GAVIN615B.
- Alta sensibilità, NETD≤20mK
- Rilevamento a lungo raggio
- Frequenza fotogrammi regolabile
- Facile integrazione nel sistema
Modello | GAVIN615B |
Prestazioni del rilevatore IR | |
Risoluzione | 640x512 |
Passo dei pixel | 15μm |
Criorefrigeratore | RS046 |
Gamma spettrale | 3,7 μm ~ 4,8 μm MW |
Tempo di raffreddamento (20°C) | ≤7 min |
NETTO (20°C) | ≤20mK |
Elaborazione delle immagini | |
Frequenza dei fotogrammi | 50Hz/100Hz |
Modalità oscuramento | Lineare/Istogramma/Misto |
Zoom digitale | ×1/×2/×4 |
Direzione dell'immagine | Capovolgi orizzontalmente/verticalmente/diagonalmente |
Algoritmo dell'immagine | NUC/AGC/IDE |
Specifiche elettriche | |
Interfaccia esterna standard | J30JZ 25pin |
video analogico | AMICO |
Video digitale | RAW/YUV a 16 bit: uscita DVP/Cameralink a 16 bit |
Sincronizzazione esterna | Sincronizzazione esterna frame: livello RS422 |
Comunicazione | RS422, 115200 bps |
Alimentazione elettrica | 20~28 VCC |
Consumo energetico stabile | 12W |
Dimensione (mm) | 125×92×67 |
Il peso | ≤650 g |
Temperatura di funzionamento | -40°C ~ +60°C |
Ampiezza della vibrazione | Vibrazione: trasporto ad alta velocità montato su veicolo GJB Shock: semionda sinusoidale, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Lente ottica | |
Obiettivo opzionale | Zoom continuo 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Il modulo termocamera a infrarossi GAVIN615B è ampiamente utilizzato in molte aree come il sistema di monitoraggio remoto, il sistema di miglioramento della visione di volo, il carico utile multisensore ecc.
1. Vantaggi dell'imaging ottico del gas
Risparmio di tempo ed efficienza: supporta il rilevamento in tempo reale su larga scala, la rapida localizzazione delle perdite, nessuna necessità di interrompere la produzione.
Rilevamento a lungo raggio: lontano da aree pericolose e complesse, test non distruttivi senza contatto, senza fonte di radiazioni aggiuntiva
Facile da analizzare: imaging intuitivo, archiviazione istantanea, analisi conveniente
Ispezione multifunzione: è possibile rilevare una varietà di gas, con un'eccellente funzione di misurazione della temperatura a distanza
2. Principio di funzionamento dell'imaging ottico del gas
L'imaging ottico del gas è una sorta di tecnologia a infrarossi che potrebbe vedere i gas industriali invisibili.
Dopo aver assorbito la radiazione infrarossa a lunghezze d'onda specifiche, la differenza di radiazione infrarossa causerà tra il gas e lo sfondo.
Il rilevatore a infrarossi per il rilevamento di perdite di gas con filtro a banda stretta incorporato riceve solo la banda infrarossa vicino al picco di assorbimento dell'infrarosso del gas e può convertire il gas in immagini a infrarossi visibili attraverso la differenza di radiazione tra il gas e lo sfondo.
