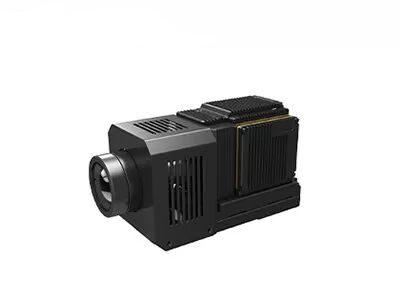

Monitoraggio a lungo raggio Modulo telecamera raffreddato a infrarossi Nucleo 1280x1024 12μM
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVIN1212 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C, T/T |
Dettagli
| Alta definizione | 1280x1024 | Passo pixel | 12 μm |
|---|---|---|---|
| Frequenza fotogrammi | 50Hz/100Hz | NET | ≤20mk |
| Misurare | 165x86x107mm | Gamma spettrale | 3,7~4,8μm MW |
| Evidenziare | Nucleo del modulo telecamera raffreddato a infrarossi,nucleo del modulo telecamera 1280x1024,moduli telecamera raffreddati a infrarossi 12uM |
||
Descrizione di prodotto
Megapixel GAVIN1212 Cooled Camera Core
Modulo di rilevamento IR raffreddato Core 1280x1024 12μm per il monitoraggio a lungo raggio
Descrizione del prodotto
Il modulo di telecamera termica ad alta risoluzione GAVIN1212 integra un rilevatore MWIR raffreddato a grande scala 1280x1024/12μm.Vari algoritmi di elaborazione delle immagini sono incorporati nell'elettronica GAVIN1212 per produrre immagini a infrarossi chiare in condizioni di buio totale o di maltempoPuò rilevare e riconoscere rischi e minacce a lunga distanza, presentando al contempo maggiori dettagli sul bersaglio a breve distanza.
Con una grande risoluzione di 1280x1024 può realizzare un campo visivo più ampio e fornire più dettagli dell'immagine.La dimensione ridotta dei pixel di 12 μm offre una migliore risoluzione spaziale e corrisponde alla messa a fuoco più breve dell'obiettivo ottico per raggiungere la stessa missione di gammaÈ la scelta ideale per l'integratore dei sistemi EO-IR per progettare il proprio carico utile per applicazioni aeree o navali.
Caratteristiche principali
Immagini Mega Pixel
• 1280×1024 ad alta definizione per un FOV più ampio e una distanza più lunga
• 12 μm di pixel per una migliore risoluzione spaziale
Qualità nitida e chiara
• Buona uniformità, velocità effettiva dei pixel> 99,5%
• Alta sensibilità, NETD≤20mK
Rapida integrazione
• Supporto dell'interfaccia Cameralink, uscita di dati di immagine RAW/YUV
• Sono opzionali varie configurazioni ottiche di zoom continuo
Specificativi del prodotto
| Modello | GAVIN1212 |
| Performance del rilevatore IR | |
| Risoluzione | 1280x1024 |
| Pitch dei pixel | 12 μm |
| Cryocooler | RS058F |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Tempo di raffreddamento ((20°C) | ≤ 8 minuti |
| NETD (20°C) | ≤ 20mK |
| Trattamento delle immagini | |
| Frequenza di fotogramma | 50 Hz/100 Hz |
| Modalità di attenuazione | Lineare/istogramma/misto |
| Zoom digitale | ×1/×2/×4 |
| Direzione dell' immagine | Flip orizzontale/verticale/diagonalmente |
| Algoritmo immagine | NUC/AGC/IDE |
| Specifica elettrica | |
| Interfaccia esterna standard | J30JZ 25 pin; Interfaccia di uscita speciale HDMI |
| Video analogo | / |
| Video digitale | Uscita HDMI: Cameralink Output: 16 bit RAW/YUV |
| Sincronizzazione esterna |
Sincronizzazione esterna: RS422 |
| Comunicazione | RS422, 115200bps |
| Fornitore di energia | 24V±1V |
| Consumo di energia stabile | 16W |
| Dimensione (mm) | 165x86x107 |
| Peso | ≤ 1600 g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Magnitudine delle vibrazioni | Vibrazione: GJB Trasporti ad alta velocità montati su veicoli Shock: Mezza onda seno, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
| Lenti ottiche | |
| Lenti opzionali | Zoom continuo: 37,5~750mm/F4 Zoom fisso: 19mm/F2; 40mm/F2; 240mm/F2 |
Applicazioni industriali
Il modulo di telecamera a infrarossi termico GAVIN1212 è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore ecc.
Soluzioni di rilevamento IR
Alta sensibilità e prestazioni eccellenti
Tecnologia leader mondiale nell'industria infrarossa
Disponibili vari rilevatori a infrarossi
Detettori IR sia non raffreddati che raffreddati, con formati e dimensioni di pixel diversi
Produzione in volume per garantire una consegna rapida
Tre linee di produzione con una capacità di produzione annuale fino a milioni di rivelatori.
Domande frequenti
1Vantaggi dell' imaging ottico a gas
Risparmio di tempo ed efficienza: supporto al rilevamento su larga scala in tempo reale, localizzazione rapida delle perdite, non è necessario interrompere la produzione.
Detezione a lunga distanza: lontano da aree pericolose e complesse, prova non distruttiva senza contatto, senza fonte di radiazione aggiuntiva
Facile da analizzare: visualizzazione intuitiva, memorizzazione istantanea, analisi conveniente
Ispezione multifunzione: è possibile rilevare una varietà di gas, con eccellente funzione di misurazione remota della temperatura
2Principio di funzionamento dell'imaging ottico a gas
L'imaging ottico dei gas è una sorta di tecnologia a infrarossi che potrebbe vedere i gas industriali invisibili.
Dopo aver assorbito radiazioni infrarosse a lunghezze d'onda specifiche, la differenza di radiazione infrarossa causerà tra il gas e lo sfondo.
Il rivelatore a infrarossi per il rilevamento di perdite di gas con filtro a banda stretta integrato riceve solo la banda a infrarossi vicino al picco di assorbimento a infrarossi del gas,e può convertire il gas in immagini infrarosse visibili attraverso la differenza di radiazione tra il gas e il fondo.
