Pixel mega 1280x1024/12μM del centro EYAS1212 della macchina fotografica di IR raffreddato integrazione veloce
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Risoluzione | 1280x1024 | Passo dei pixel | 12μm |
|---|---|---|---|
| NETTO | ≤20mK | Gamma spettrale | 3,7~4,8μm MW |
| taglia | 149x58,5x71 mm | Frequenza dei fotogrammi | 1~100Hz Regolabile |
| Evidenziare | Nucleo fotocamera IR raffreddato 12uM,EYAS1212 Nucleo fotocamera IR |
||
Descrizione di prodotto
EYAS1212 Nucleo termico raffreddato

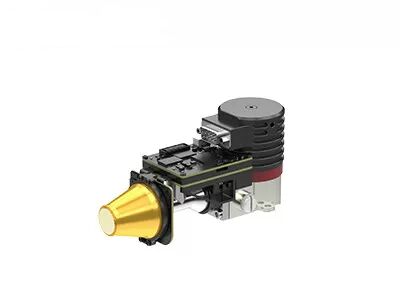

Pixel mega 1280x1024/12μM del centro EYAS1212 della macchina fotografica di IR raffreddato integrazione veloce
Descrizione del prodotto
EYAS1212 è un modulo infrarosso raffreddato analogico-digitale ad alta risoluzione basato su formati 1280x1024 IR FPA passo 12μm.
Questo modulo AD include una scheda di prossimità che fornisce la temporizzazione FPA e gli alimentatori sensibili.Inoltre, l'interfaccia Camera Link emette dati grezzi a 16 bit che semplificano notevolmente l'integrazione del rilevatore nel sistema.
Pertanto, il modulo AD EYAS1212 consente ai clienti OEM di eseguire facilmente test di accettazione rapidi sul rilevatore a infrarossi raffreddato GST C1212M 1280x1024 / 12μm, avviare un rapido sviluppo secondario e abbreviare il periodo di sviluppo di moduli a infrarossi raffreddati o termocamere a infrarossi complete o sistemi basati su sistemi raffreddati rivelatori a infrarossi.
Global Sensor Technology è un fornitore di sensori per rilevatori a infrarossi e core per termocamere OEM.Abbiamo più di 10 anni di esperienza nel settore della termografia a infrarossi.Abbiamo un team di assistenza post-vendita professionale per fornire ai clienti una risposta professionale.Per qualsiasi domanda o problema, ti preghiamo di contattarci in qualsiasi momento, saremo la prima volta a rispondere.
Caratteristiche principali
- Facile da sviluppare e integrare
- Uscita interfaccia Cameralink Dati grezzi a 16 bit, controllo porta seriale
- Struttura integrata, le dimensioni sono coerenti con il rilevatore
- 5V Alimentazione singola
- Capace di catturare bersagli in movimento ad alta velocità
specifiche del prodotto
| Modello | EYAS1212 |
| Prestazioni del rilevatore IR | |
| Risoluzione | 1280x1024 |
| Passo dei pixel | 12μm |
| Criorefrigeratore | RS058F |
| Gamma spettrale | 3,7 μm ~ 4,8 μm MW |
| Tempo di raffreddamento (25°C) | ≤6 min |
| NETD ottimale (20°C) | ≤20mK |
| Modalità di lavoro | |
| Frequenza dei fotogrammi | 1~100Hz Regolabile |
| Modalità di lavoro | Istantanea;Modalità di integrazione ITR/IWR;Modalità Windows;Anti-fioritura |
| Specifiche elettriche | |
| Interfaccia esterna standard | QSH 60pin |
| Video digitale | Cameralink: emette dati grezzi a 16 bit |
| Sincronizzazione esterna | CC1: Sincronizzazione esterna INT/Frame;CC2: Sincronizzazione esterna MC |
| Comunicazione | Porta seriale Cameralink: TFG+/-, TC+/-;9600 bps |
| Alimentazione elettrica | Pannello di imaging a 1 canale: 5V Criorefrigeratore a 1 canale: 24V |
| Consumo energetico stabile | 9 W |
| Dimensione (mm) | 149×58,5×71 |
| Il peso | ≤680 g |
| Temperatura di lavoro | -40°C ~ +60°C |
| Ampiezza della vibrazione | Vibrazione: trasporto ad alta velocità montato su veicolo GJB Shock: semionda sinusoidale, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Applicazioni industriali
Il modulo di imaging termico EYAS1212 è ampiamente utilizzato in molte aree come il sistema di monitoraggio remoto, il sistema di miglioramento della visione di volo, il carico utile multisensore ecc.
Informazioni sulla squadra a infrarossi GST
Domande frequenti
1. Vantaggi dell'imaging ottico del gas
Risparmio di tempo ed efficienza: supporta il rilevamento in tempo reale su larga scala, la rapida localizzazione delle perdite, nessuna necessità di interrompere la produzione.
Rilevamento a lungo raggio: lontano da aree pericolose e complesse, test non distruttivi senza contatto, senza fonte di radiazioni aggiuntiva
Facile da analizzare: imaging intuitivo, archiviazione istantanea, analisi conveniente
Ispezione multifunzione: è possibile rilevare una varietà di gas, con un'eccellente funzione di misurazione della temperatura a distanza
2. Principio di funzionamento dell'imaging ottico del gas
L'imaging ottico del gas è una sorta di tecnologia a infrarossi che potrebbe vedere i gas industriali invisibili.
Dopo aver assorbito la radiazione infrarossa a lunghezze d'onda specifiche, la differenza di radiazione infrarossa causerà tra il gas e lo sfondo.
Il rilevatore a infrarossi per il rilevamento di perdite di gas con filtro a banda stretta incorporato riceve solo la banda infrarossa vicino al picco di assorbimento dell'infrarosso del gas e può convertire il gas in immagini a infrarossi visibili attraverso la differenza di radiazione tra il gas e lo sfondo.
