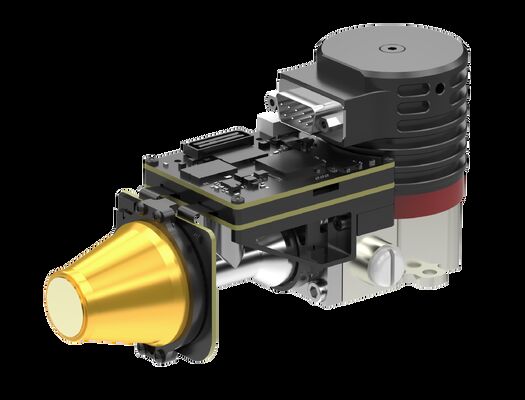

L'integrazione veloce ha raffreddato il pixel mega 1280x1024/12μm del centro EYAS1212 della macchina fotografica di IR

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello EYAS1212
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 1280x1024 Passo del pixel 12μm
NETD ≤20mK Ampiezza dello spettro 3.7~4.8μm MW
Dimensione 149x58.5x71mm Frame per secondo 1~100Hz regolabile
Evidenziare

Macchina fotografica raffreddata 1280x1024 di Ir

,

Il centro raffreddato della macchina fotografica di Ir

,

EYAS1212 ha raffreddato la macchina fotografica di Ir

Lasciate un messaggio
Descrizione di prodotto
EYAS1212 ha raffreddato il centro termico



EYAS1212 il pixel mega 1280x1024/12μm MCT MWIR ha raffreddato il modulo infrarosso per integrazione veloce



Descrizione di prodotto



EYAS1212 è del 1280 un x1024 basato modulo infrarosso raffreddato analogico digitale di alta risoluzione formatta il passo IR FPA di 12μm.



Questo modulo dell'ANNUNCIO comprende un bordo di prossimità che fornisce la sincronizzazione di FPA e le alimentazioni elettriche sensibili. Inoltre, l'interfaccia di collegamento della macchina fotografica produce i dati grezzi 16bit che altamente semplificano l'integrazione del rivelatore al sistema.



Di conseguenza, il modulo dell'ANNUNCIO EYAS1212 lo rende facile affinchè i clienti dell'OEM effettui il test di accettazione veloce su GST C1212M 1280x1024/rivelatore infrarosso raffreddato 12μm, lo sviluppo secondario rapido di inizio ed accorciare il loro periodo dello sviluppo di moduli infrarossi raffreddati o di macchine fotografiche termiche infrarosse complete o i sistemi basati sui rivelatori infrarossi raffreddati.



La tecnologia dei sensori globale è un fornitore dei centri termici infrarossi dei sensori dei rivelatori e della macchina fotografica dell'OEM. Abbiamo più di 10 anni di esperienza nelle industrie infrarosse di registrazione di immagini termiche. Abbiamo gruppo professionale di servizio di assistenza al cliente per fornire ai clienti la risposta professionale. Per tutti i domande o problemi, contattici prego in qualunque momento, saremo la prima volta dentro affinchè rispondiamo.



Caratteristiche principali



- Facile svilupparsi & integrare

- L'interfaccia di Cameralink ha prodotto 16bit i dati grezzi, controllo della porta seriale

- La struttura integrata, dimensioni è coerente con il rivelatore

- semplice alimentazione 5V

- Capace di cattura del bersaglio mobile ad alta velocità



Specifiche di prodotto



Modello EYAS1212
Prestazione del rivelatore di IR
Risoluzione 1280x1024
Passo del pixel 12μm
Cryocooler RS058F
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (25°C) ≤6min
NETD ottimale (20°C) ≤20mK
Modo di lavoro
Frame per secondo 1~100Hz regolabile
Modo di lavoro Istantanea; Modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Specificazione elettrica
Interfaccia esterna standard QSH 60pin
Video di Digital Cameralink: Dati grezzi dell'uscita 16bit
Sincronizzazione esterna CC1: Sincronizzazione esterna di INT/Frame; CC2: Sincronizzazione esterna di MC
Comunicazione Porta seriale di Cameralink: TFG+/-, TC+/-; 9600bps
Alimentazione elettrica 1 pannello di rappresentazione di Manica: 5V
1 Manica Cryocooler: 24V
Consumo di energia stabile 9W
Dimensione (millimetri) 149×58.5×71
Peso ≤680g
Temperatura di lavoro -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno



Applicazioni industriali



Il modulo di registrazione di immagini termiche EYAS1212 è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



L'integrazione veloce ha raffreddato il pixel mega 1280x1024/12μm del centro EYAS1212 della macchina fotografica di IR 0



Circa il gruppo infrarosso di GST



L'integrazione veloce ha raffreddato il pixel mega 1280x1024/12μm del centro EYAS1212 della macchina fotografica di IR 1



FAQ



1. Che cosa sono le caratteristiche del rivelatore infrarosso raffreddato & non raffreddato del piano focale?

I rivelatori infrarossi del piano focale possono essere divisi nel rivelatore infrarosso raffreddato del piano focale e nel rivelatore infrarosso non raffreddato del piano focale. Il rivelatore infrarosso raffreddato funziona ad un ambiente di vuoto di bassa temperatura con l'alta sensibilità e può distinguere le differenze più sottili della temperatura, mentre il rivelatore infrarosso non raffreddato del piano focale non ha bisogno di un ambiente criogenico e può lavorare alla temperatura ambiente.



2. Cui può l'immagine all'infrarosso essere usata per?

- Visione notturna

- Ricerca & salvataggio

- Prova non distruttiva

- Prevenzione epidemica

- Termografia

- Sicurezza & monitoraggio

- Lotta contro l'incendio



3. Che cosa è rivelatore di MCT/HgCdTe?

MCT, anche chiamato HgCdTe, si riferisce al Mercury-cadmio-Tellurid che è un composto chimico del tellururo di cadmio (CdTe) e tellururo del mercurio (HgTe) e un materiale comune in rivelatori fotoelettrici. Il rivelatore di MCT/HgCdTe è un rivelatore fotoconduttore che funziona ad un ambiente criogenico e può individuare la radiazione infrarossa. È più sensibile dei sensori termici.
