Modulo rilevatore IR raffreddato Core 1280x1024 12μM per monitoraggio a lungo raggio
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Alta definizione | 1280x1024 | Passo dei pixel | 12μm |
|---|---|---|---|
| Frequenza dei fotogrammi | 50Hz/100Hz | NETTO | ≤20mK |
| taglia | 165x86x107mm | Gamma spettrale | 3,7~4,8μm MW |
| Evidenziare | Nucleo del modulo rivelatore 1280x1024,modulo rivelatore IR raffreddato 12uM |
||
Descrizione di prodotto

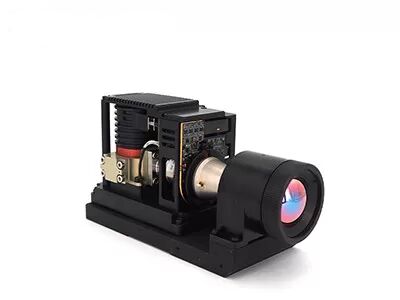

Megapixel GAVIN1212 Nucleo fotocamera raffreddato
Modulo rilevatore IR raffreddato Core 1280x1024 12μM per monitoraggio a lungo raggio
Descrizione del prodotto
Il modulo termocamera ad alta risoluzione GAVIN1212 integra un rilevatore MWIR raffreddato di grandi dimensioni 1280x1024/12μm.Vari algoritmi di elaborazione delle immagini sono incorporati nell'elettronica GAVIN1212 per emettere immagini a infrarossi nitide nell'oscurità totale o in condizioni meteorologiche avverse.Può rilevare e riconoscere rischi e minacce a lunga distanza mentre presenta più dettagli del bersaglio a breve distanza.
Con una risoluzione di 1280x1024 di grandi dimensioni, può realizzare un campo visivo più ampio e fornire più dettagli dell'immagine.La dimensione ridotta dei pixel di 12 µm offre una migliore risoluzione spaziale e corrisponde a una messa a fuoco dell'obiettivo ottico più corta per raggiungere la stessa missione di portata.È la scelta ideale per l'integratore di sistemi EO-IR per progettare il proprio carico utile per applicazioni aeree o navali.
Caratteristiche principali
Immagini megapixel
• Alta definizione 1280×1024 per un campo visivo più ampio e distanze maggiori
• Dimensione pixel di 12μm per una migliore risoluzione spaziale
Qualità nitida e chiara
• Buona uniformità, frequenza pixel effettiva＞99,5%
• Alta sensibilità, NETD≤20mK
Integrazione veloce
• Supporta l'interfaccia Cameralink, uscita dati immagine RAW/YUV
• Diverse configurazioni ottiche con zoom continuo sono opzionali
specifiche del prodotto
| Modello | GAVIN1212 |
| Prestazioni del rilevatore IR | |
| Risoluzione | 1280x1024 |
| Passo dei pixel | 12μm |
| Criorefrigeratore | RS058F |
| Gamma spettrale | 3,7 μm ~ 4,8 μm MW |
| Tempo di raffreddamento (20°C) | ≤8 min |
| NETTO (20°C) | ≤20mK |
| Elaborazione delle immagini | |
| Frequenza dei fotogrammi | 50Hz/100Hz |
| Modalità oscuramento | Lineare/Istogramma/Misto |
| Zoom digitale | ×1/×2/×4 |
| Direzione dell'immagine | Capovolgi orizzontalmente/verticalmente/diagonalmente |
| Algoritmo dell'immagine | NUC/AGC/IDE |
| Specifiche elettriche | |
| Interfaccia esterna standard | J30JZ 25 pin;Interfaccia di uscita speciale HDMI |
| video analogico | / |
| Video digitale | Uscita HDMI: YUV Uscita Cameralink: RAW/YUV a 16 bit |
| Sincronizzazione esterna |
Sincronizzazione esterna telaio: RS422
|
| Comunicazione | RS422, 115200 bps |
| Alimentazione elettrica | 24V±1V |
| Consumo energetico stabile | 16W |
| Dimensione (mm) | 165x86x107 |
| Il peso | ≤1600g |
| Temperatura di funzionamento | -40°C ~ +60°C |
| Ampiezza della vibrazione | Vibrazione: trasporto ad alta velocità montato su veicolo GJB Shock: semionda sinusoidale, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
| Lente ottica | |
| Obiettivo opzionale | Zoom continuo: 37,5~750 mm/F4 Zoom fisso: 19 mm/F2;40mm/F2;240mm/F2 |
Applicazioni industriali
Il modulo termocamera a infrarossi GAVIN1212 è ampiamente utilizzato in molte aree come il sistema di monitoraggio remoto, il sistema di miglioramento della visione di volo, il carico utile multisensore ecc.
Soluzioni di rilevamento IR
Domande frequenti
1. Applicazione del rivelatore a infrarossi raffreddato a due colori LWIR, MWIR/LWIR
Nella tecnologia di imaging termico a infrarossi, i rilevatori termici a onde lunghe hanno una forte penetrazione attraverso atmosfere polverose, non sono disturbati da effetti di bagliore solare e riflessi di luce.È possibile ottenere un'eccezionale qualità dell'immagine in vari ambienti complessi, come la guida di veicoli nell'atmosfera polverosa, le vele delle navi sull'acqua con luce riflettente e gli aerei che volano attraverso le nuvole.
Il rilevatore a infrarossi raffreddato a due colori combina i vantaggi del rilevamento a onde medie e lunghe in un gruppo rilevatore a infrarossi raffreddato, che può eseguire contemporaneamente immagini ad alte prestazioni nelle bande d'onda del duello, riducendo notevolmente il tasso di falsi allarmi.Può essere utilizzato per il rilevamento di sfondi complessi e il monitoraggio di bersagli in movimento ad alta velocità.
