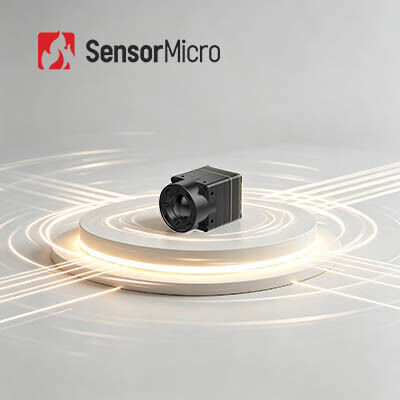

Core della fotocamera termica con risoluzione 640x512 8μm Pixel Pitch e ≤30mK NETD Non raffreddato LWIR Infrared Detector
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL608 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Frequenza fotogrammi | 30/50 Hz | Risoluzione | 640x512 |
|---|---|---|---|
| Consumo energetico | 0,4 W | NET tipico | ≤30mK |
| Tensione di alimentazione | 4-5,5 V | Passo pixel | 8μm |
| Evidenziare | Macchina fotografica termica del fuco livellato del wafer,Macchina fotografica termica 640x512 del fuco non raffreddato,Il centro 12um della macchina fotografica di IR |
||
Descrizione di prodotto
Nucleo della termocamera con rilevatore a infrarossi del pacchetto livello wafer non raffreddato da 640x512/8μm
Panoramica del prodotto
iTL608 è un core per termocamera LWIR non raffreddato VOx ad alte prestazioni con integrazione e stabilità leader del settore. Dal punto di vista dimensionale, presenta dimensioni compatte di 13 × 13 × 18,3 mm e un peso totale di 6,7 ±1,5 g (obiettivo da 6 mm incluso), riducendo al minimo il carico utile e l'occupazione di spazio per i sistemi portatili. In termini di prestazioni di imaging, utilizza un sensore pixel ultra fine da 8μm con risoluzione nativa 640 x 512 e raggiunge un NETD ultra-basso di ≤30mK, fornendo un'eccezionale capacità di discriminazione della temperatura per il rilevamento di target ambientali nello spettro LWIR da 8-14μm. La correzione integrata delle non uniformità NUC e gli algoritmi di riduzione del rumore 3DNR 3D ottimizzano efficacemente la planarità dell'immagine e sopprimono gli artefatti dell'immagine. Per la compatibilità di sviluppo, offre obiettivi ottici opzionali, più interfacce di uscita video (MIPI/USB 2.0/BT.656), doppia uscita dati RAW/YUV e protocolli di controllo seriale/I2C, facilitando la personalizzazione e l'integrazione efficienti per sistemi di imaging termico industriali e commerciali.
Caratteristiche principali
-
Design estremamente leggeroDimensioni compatte di 13 × 13 × 18,3 mm e peso di 6,7 ±1,5 g (incluso obiettivo da 6 mm)
Tra i più alti livelli di integrazione della sua categoria -
Alta sensibilità, rilevamento precisoPixel ultra-piccoli da 8μm con risoluzione 640 × 512, per dettagli precisi e immagini chiare
NETD tipico ≤ 30 mK, che consente il rilevamento affidabile di sottili differenze di temperatura -
Sviluppo semplificato, integrazione rapidaSono disponibili diverse opzioni di lenti ottiche per soddisfare i diversi requisiti applicativi
Supporta più interfacce di output delle immagini, tra cui MIPI/USB 2.0/BT.656
Uscita dati immagine RAW e YUV, con controllo tramite porta seriale/I2C
Specifiche del prodotto
| Modello | iTL608 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione pixel | 8μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤30mK |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 30/50 Hz |
| Orario di avvio | ≤6s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | |
| Software | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | Interfaccia 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/USB2.0/I2C |
| Interfaccia video digitale | MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4-5,5 V |
| Consumo energetico tipico | 0,4 W |
| Meccanico | |
| Dimensioni (compreso l'obiettivo) | Con obiettivo da 6 mm: 13 × 13 × 18,3 mm (diametro esterno dell'obiettivo Φ12,3 mm) Con obiettivo da 8,7 mm: 13 × 13 × 19,8 mm (diametro esterno dell'obiettivo Φ15,6 mm) Con obiettivo da 16,7 mm: 13 × 13 × 27,9 mm (diametro esterno dell'obiettivo Φ22,2 mm) Con obiettivo da 30 mm: 13 × 13 × 39 mm (diametro esterno dell'obiettivo Φ36 mm) |
| Peso (incluso obiettivo) | 6,7±1,5 g (lente da 6 mm) 7,5±1,5 g (obiettivo da 8,7 mm) 17±1,5 g (obiettivo da 16,7 mm) 42,7±1,5 g (obiettivo da 30 mm) |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | Messa a fuoco fissa atermica: 6/8,7/16,7/30 mm |
Applicazioni industriali
Il modulo di imaging termico iTL612R Pro può essere utilizzato nei settori dell'estinzione degli incendi boschivi, della manutenzione dell'energia, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
La nostra linea di prodotti
Alta sensibilità e prestazioni eccellenti
Tecnologia leader a livello mondiale nel settore degli infrarossi
Tecnologia leader a livello mondiale nel settore degli infrarossi
Disponibili vari rilevatori a infrarossi
Rivelatori IR sia non raffreddati che raffreddati in diversi formati e dimensioni di pixel
Rivelatori IR sia non raffreddati che raffreddati in diversi formati e dimensioni di pixel
Produzione in volumi per garantire una consegna rapida
Tre linee di produzione con capacità produttiva annua fino a milioni di rilevatori
Tre linee di produzione con capacità produttiva annua fino a milioni di rilevatori
Domande frequenti
Cos'è la termografia a infrarossi?
In natura tutti gli oggetti la cui temperatura è superiore allo zero assoluto (-273 ℃) possono irradiare raggi infrarossi. Utilizzando il rilevatore della telecamera a infrarossi per misurare la differenza di temperatura della radiazione infrarossa tra il bersaglio stesso e lo sfondo, è possibile ottenere diverse immagini a infrarossi, chiamate anche immagini termiche.
Come funzionano i rilevatori a infrarossi?
La radiazione infrarossa emessa dal bersaglio entra nel campo di rilevamento del rilevatore termico, quindi il rilevatore infrarosso converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico e quindi, attraverso l'amplificazione e l'elaborazione video, forma l'immagine a infrarossi che può essere osservata ad occhio nudo.
Quali sono i vantaggi dei rilevatori a infrarossi raffreddati?
Il rilevatore a infrarossi raffreddato sul piano focale funziona a una bassa temperatura fornita da un dispositivo di raffreddamento del dewar del rilevatore (ddc). Ha un'elevata sensibilità e può distinguere differenze di temperatura più sottili rispetto al rilevatore a infrarossi non raffreddato. Può rilevare, identificare e riconoscere oggetti a un raggio molto lungo che dista più di dieci chilometri. La struttura del rivelatore raffreddato è molto complessa, il che comporta un costo relativamente elevato rispetto al rivelatore non raffreddato.
