xRisoluzione | 640x512 | Consumo di energia | 0,7w |
---|---|---|---|
Gamma spettrale | 8~14μm | Passo del pixel | 12μm |
NETD tipico | ≤40mq | Frequenza dei fotogrammi | 30Hz |
Evidenziare | Macchina fotografica infrarossa non raffreddata USB2.0,macchina fotografica infrarossa non raffreddata 12um,Il centro infrarosso 640x512 della macchina fotografica di DVP |

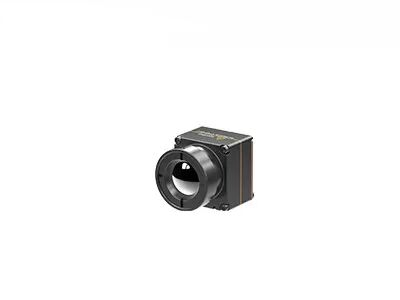

Il centro infrarosso non raffreddato 640x512 12um della macchina fotografica di dimensione minuscola per i carichi utili del UAV
Come produttore principale dei rivelatori infrarossi non raffreddati raffreddati & dei moduli termici, la tecnologia globale sviluppa una dimensione minuscola ed il centro infrarosso leggero iTL612R di registrazione di immagini termiche pro, che è la versione compatta del centro infrarosso iTL612R della macchina fotografica.
Completamente orientato per lo scambio-c (dimensione-peso-e il elettrico costo), la dimensione ed il peso di pro centro infrarosso della macchina fotografica di iTL612R già è stata alla prima linea nell'industria. È la migliore scelta per i clienti che hanno limitare i requisiti della dimensione e del peso quando integra i loro propri fuchi.
Fornendo del il rivelatore infrarosso livello del wafer auto-in via di sviluppo 640×512/12μm, grado IP67 della protezione della lente, versione di misura della temperatura e della rappresentazione e varie soluzioni di SDK, il pro modulo termico di iTL612R risponde per spaziare i vincoli con peso più di piccola dimensione e più leggero, raggiunge la durata di vita della batteria più lunga con consumo di energia più basso, supera i problemi di integrazione nel campo di prodotti elettronici di consumo e fornisce più soluzioni per i prodotti compatti e portatili.
È sviluppato specialmente per il campo di manutenzione premonitrice, ispezione fotovoltaica, protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.
Progettazione compatta & leggera
• Dimensione: 17mm×17mm×22mm (con la lente di 9.1mm)
• Peso: 13g (con la lente di 9.1mm)
• Consumo di energia in basso quanto 0.7W
Chiara immagine & radiometria accurata
• Algoritmo nuovissimo di processo di immagine: NUC/3DNR/DNS/DRC/EE
• Supporto Windows/Linux/ARM SDK
• Supporto misura regionale, del punto & di isoterma di temperatura
Varie interfacce per integrazione facile
• DVP/LVDS/USB2.0 interfacce, emissione dei dati di immagine di RAW/YUV, controllo della porta seriale
Modello | iTL612R pro |
Prestazione del rivelatore di IR | |
Materiale sensibile | Ossido del vanadio |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | ≤40mk |
Elaborazione di immagini | |
Frame per secondo | 30Hz |
Tempo di partenza | 5s |
Video di Digital | RAW/YUV/BT656 |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore 3D (3DNR) De-rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento di bordo (EE) |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Software del PC | |
ICC software | Controllo di modulo & video esposizione |
Specifiche elettriche | |
Interfaccia esterna standard | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ORE, maschio) |
Scheda di espansione di USB | Tipo-c |
Interfaccia di comunicazione | RS232-TTL/USB2.0 |
Digital Video Interface | CMOS8/USB2.0 |
Tensione di rifornimento | 4.0-5.0V V VCC |
Consumo di energia tipico | 0.7W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~+50°C |
Gamma di misura di temperatura | -20°C~+150°C, 0°C~550°C; Personalizzazione ed espansione di sostegno |
Accuratezza di misura di temperatura | Maggior di ±2°C o di ±2% (@23℃±3℃) |
Misura regionale di temperatura | Valore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita |
SDK | Supporto Windows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 17×17×22 (con la lente di 9.1mm) |
Peso | 13g (con la lente di 9.1mm) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40°C~+70°C |
Temperatura di stoccaggio | -45°C~+85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Certificati | ROHS2.0/REACH |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 9.1mm |
Il pro modulo di registrazione di immagini termiche di iTL612R può essere integrato nei carichi utili del UAV e dispositivi portabili in modo che sia ampiamente usata nei campi di manutenzione premonitrice, l'ispezione fotovoltaica, la protezione dell'ambiente, la ricerca scientifica, la fotografia aerea, l'indagine di polizia, il sollievo & il salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.
1. Che cosa sono i vantaggi della termografia infrarossa?
Per la prova non distruttiva, è semplice da provare e rapido alla risposta senza danno, che risultati nei costi di risparmio, efficienza aumentante del lavoro, riducendo manodopera e ammortamento dell'attrezzatura.
Per la termografia medica, è molto efficiente da trovare i problemi nascosti nel corpo umano, nella cassaforte di 100% senza radiazione e nel dolore, che è uno strumento ideale per la selezione di salute in anticipo.
2. Che cosa è gamma di DRI?
È mezzi di misurazione della distanza a cui un rivelatore infrarosso può produrre un'immagine dell'obiettivo specifico e può essere diviso nella gamma di rilevazione, la gamma del riconoscimento, gamma dell'identificazione.
D (rilevazione): capacità di distinguere un oggetto dai precedenti
R (riconoscimento): capacità di classificare la classe di oggetto (animale, umano, veicolo, barca…)
Io (identificazione): capacità di descrivere l'oggetto in dettaglio (un uomo con un cappello, un cervo, una jeep…)
Secondo i criteri di Johnson, quando la probabilità del dettaglio dell'obiettivo visibile alla distanza di DRI è 50%, la linea paia di numero minimo dell'obiettivo è 1:3: 6 (o 1:4: 8) ed il numero minimo corrispondente dei pixel sono 2:6: 12 (o 2:8: 16).
Supponendo che il diametro dell'obiettivo è H, la lunghezza focale è f, la dimensione del pixel è d ed il numero della linea paia è n, quindi la distanza di vista L=H×f/(2n×d)
