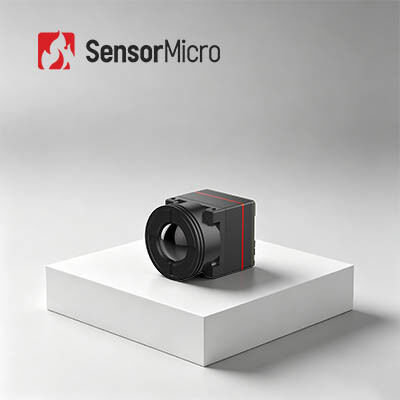

Ultra Compact 640x512 Risoluzione 12μm Pixel Pitch Uncooled Infrared Camera Core con 0.5W di consumo di energia per dispositivi indossabili
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL612 Pro |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Frequenza fotogrammi | 25/30 Hz/50 Hz | Risoluzione | 640x512 |
|---|---|---|---|
| Consumo energetico | 0,5 W | NET tipico | ≤40mK |
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| Evidenziare | Macchina fotografica infrarossa non raffreddata USB2.0,macchina fotografica infrarossa non raffreddata 12um,Il centro infrarosso 640x512 della macchina fotografica di DVP |
||
Descrizione di prodotto
Ultra Compact Uncooled Infrared Camera Core 640x512 12um per dispositivi indossabili
Visualizzazione del prodotto
Progettato per un'estrema miniaturizzazione e un'elevata affidabilità,il nucleo della fotocamera a infrarossi iTL612Pro integra un rivelatore FPA a livello di wafer 640×512/12μm di alta qualità e algoritmi di elaborazione delle immagini di nuova generazione per migliorare la chiarezza e la stabilità complessive delle immagini.
Dotato di un design dimensionale ultra-compatto di 17,3 × 17,3 × 23,4 mm e un corpo leggero di 13,7 ± 0,5 g, il modulo riduce al minimo il carico strutturale per i dispositivi integrati.con una potenza nominale ultra-bassa di 0.5W, si adatta perfettamente ai sistemi incorporati portatili e a batteria.
Compatibile con molteplici configurazioni di obiettivi, il core supporta opzioni di uscita complete tra cui interfacce DVP8, LVDS, MIPI, USB 2.0 e BT.656, nonché RAW,Fonte di dati YUV e Matrix-TEMP con controllo delle porte seriali, fornendo un supporto tecnico completo per l'iterazione di sistemi personalizzati e l'integrazione industriale.
Caratteristiche principali
- Disegno compatto e leggero- Dimensione: 17 mm×17 mm×22 mm (con obiettivo da 9,1 mm), Peso: 13 g (con obiettivo da 9,1 mm), Consumo di energia inferiore a 0,7 W
- Immagine chiara e radiometria accurata- Nuovo algoritmo di elaborazione delle immagini: NUC/3DNR/DNS/DRC/EE, supporto Windows/Linux/ARM SDK, supporto misurazione della temperatura regionale, puntale e isotermica
- Diverse interfacce per una facile integrazione- Interfacce DVP/LVDS/USB2.0, uscita di dati di immagine RAW/YUV, controllo delle porte seriali
Specificativi del prodotto
| Modello | iTL612Pro |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione dei pixel | 12 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 40mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30 Hz/50 Hz |
| Tempo di avvio | ≤ 5 s |
| Video digitale | RAW/YUV/Matrix-TEMP |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 ((Nero caldo/bianco caldo/pseudo colore) |
| Software per PC | |
| Modulo a infrarossi | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| Interfaccia esterna MIPI | Interfaccia del connettore 34Pin_Panasonic:AXE634124 |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4.2-5.5V |
| Consumo tipico di energia | 0.5W |
| Misurazione della temperatura | |
| Temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | / |
| Accuratezza della misurazione della temperatura | / |
| Misurazione parziale della temperatura | / |
| SDK | / |
| Meccanica | |
| Dimensione (compresa la lente) | 17.3×17.3×23.4 (obiettivo da 9,1 mm) 17.3×17.3×30.2 (13mm) 17.3×17.3×38 (25mm) 17.3×17.3×54 (45mm) |
| Peso (compresa la lente) | 13.7±0,5 g (lente da 9,1 mm) 20±0,5 g (13 mm di lente) 27.3±0,5 g (25 mm di lente) 51 ± 0,5 g (45 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione sinusale, frequenza: 10HZ150HZ10HZ, valore massimo: 0,15 mm, direzione assiale: X, tempo di resistenza: 8 min/asse, cicli: 2 volte |
| Impatto | Mezza onda seno, 30 g/11 ms, direzione dell'impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Focale fisso Athermal: 9.1/13/25/45mm |
Applicazioni industriali
Il modulo di imaging termico iTL612 Pro può essere utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Portfolio di prodotti
Portfolio di prodotti diversificato- un'ampia gamma di formati di prodotto, compresi i rilevatori a infrarossi, i nuclei delle fotocamere e i moduli per soddisfare le varie esigenze di integrazione.
Ricca varietà di prodotti- La combinazione di più risoluzioni di array, dimensioni di pixel, bande d'onda e opzioni di lente offre una maggiore flessibilità per diverse applicazioni.
Prestazioni eccezionali- Immagini chiare, dimensioni compatte, basso consumo energetico, alta sensibilità e grande affidabilità - progettate per funzionare in una vasta gamma di sfide ambientali.
Facile integrazione- Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
Quali sono i vantaggi della termografia a infrarossi?
Per le prove non distruttive:Semplice da testare e rapido da rispondere senza danni, con conseguente risparmio di costi, aumento dell'efficienza del lavoro, riduzione dell'ammortamento di manodopera e attrezzature.
Per termografia medica:Molto efficace per trovare problemi nascosti nel corpo umano, sicuro al 100% senza radiazioni e dolore, che è uno strumento ideale per lo screening della salute precoce.
What is DRI Range?
DRI Range è un mezzo per misurare la distanza alla quale un rivelatore a infrarossi può produrre un'immagine di un bersaglio specifico e può essere diviso in range di rilevamento, range di riconoscimento,e gamma di identificazione.
D (rilevamento):Capacità di distinguere un oggetto dallo sfondo
R (riconoscimento):Capacità di classificare la classe dell'oggetto (animale, umano, veicolo, barca...)
I (identificazione):Capacità di descrivere l'oggetto in dettaglio (un uomo con un cappello, un cervo, una Jeep...)
Secondo i criteri di Johnson, quando la probabilità di dettaglio del bersaglio visibile alla distanza DRI è del 50%, le coppie minime di linee numeriche del bersaglio sono 1:3:6 (o 1:4:8), e il numero minimo di pixel corrispondente è 2:612 (o 2:816:).
Supponendo che il diametro del bersaglio sia H, la lunghezza focale è f, la dimensione dei pixel è d e il numero di coppie di linee è n, allora la distanza di visione L=H×f/(2n×d)
