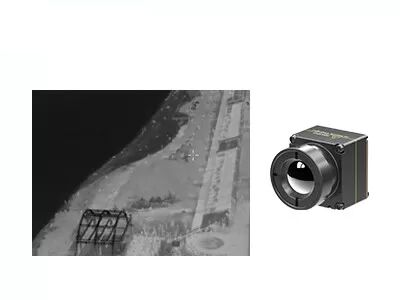

Risoluzione termica non raffreddata del modulo 640x512 della macchina fotografica dei carichi utili del UAV

Microcamera a infrarossi non raffreddata 640x512 12um per carichi utili UAV



In qualità di produttore leader di rivelatori e moduli termici a infrarossi raffreddati e non raffreddati, SensorMicro sviluppa un nucleo di imaging termico a infrarossi iTL612R Pro di piccole dimensioni e leggero peso,che è la versione compatta del nucleo della fotocamera a infrarossi iTL612R.

Completamente orientato per SWaP-C (dimensione-peso-e-costo-potenza), le dimensioni e il peso del nucleo della fotocamera a infrarossi iTL612R Pro sono già all'avanguardia nel settore.È la scelta migliore per i clienti che hanno requisiti limitati in termini di dimensioni e peso quando integrano i propri droni.

Fornendo un rivelatore infrarosso a livello di wafer 640×512/12μm sviluppato autonomamente, grado di protezione dell'obiettivo IP67, versione di imaging e misurazione della temperatura e varie soluzioni SDK,il modulo termico iTL612R Pro risponde ai vincoli dello spazio con dimensioni più piccole e peso più leggero, raggiunge una durata della batteria più lunga con un minor consumo energetico, supera i problemi di integrazione nel campo dell'elettronica di consumo e fornisce più soluzioni per prodotti compatti e portatili.

È stato sviluppato appositamente per il settore della manutenzione predittiva, ispezione fotovoltaica, protezione ambientale, ricerca scientifica, fotografia aerea, indagine di polizia,Soccorso e soccorso in caso di catastrofe, prevenzione degli incendi boschivi, sicurezza urbana ecc.



Disegno compatto e leggero
• Dimensioni: 17 mm × 17 mm × 22 mm (con lente da 9,1 mm)
• Peso: 13 g (con lenti da 9,1 mm)
• Consumo di energia inferiore a 0,7 W
Immagine chiara e radiometria accurata
• Nuovo algoritmo di elaborazione delle immagini: NUC/3DNR/DNS/DRC/EE
• Supporto per Windows/Linux/ARM SDK
• supporto per la misurazione della temperatura regionale, puntuale e isoterma
Diverse interfacce per una facile integrazione
• Interfacce DVP/LVDS/USB2.0, uscita di dati di immagine RAW/YUV, controllo delle porte seriali



Il modulo di imaging termico iTL612R Pro può essere integrato in carichi utili UAV e dispositivi indossabili in modo che sia ampiamente utilizzato nei campi dellaManutenzione predittiva, ispezione fotovoltaica, protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine della polizia, soccorso e soccorso, prevenzione degli incendi boschivi, sicurezza urbana, ecc..

Personalizzazione del prodotto: regolare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore

Supporto tecnico e formazione in loco: fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sulle operazioni

Innovazione congiunta per nuovi prodotti e mercati: collaborazione con i clienti per sviluppare congiuntamente soluzioni innovative per applicazioni a infrarossi


1Come funziona un microbolometro a pianta focale non raffreddato?
Utilizzando il principio dell'effetto termico radiante a infrarossi, il rilevatore a infrarossi non raffreddato converte l'energia delle radiazioni a infrarossi in energia termica con materiale ad assorbimento a infrarossi,in modo che la temperatura del materiale sensibile aumentiAllora... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.

2Qual e' il vantaggio di un rilevatore infrarosso non raffreddato?
Il rilevatore di piano focale a infrarossi non raffreddato non ha bisogno di un dispositivo di assemblaggio integrato del raffreddatore Dewar (IDCA) e può funzionare a temperatura ambiente.piccole dimensioniAnche se la sensibilità del rilevatore di piano focale infrarosso non raffreddato non è buona quanto quella dei rilevatori infrarossi raffreddati, dopo anni di sviluppo,il suo rendimento dei costi è stato ovviamente migliore del rivelatore raffreddato, che ha un'applicazione più ampia.

3. Classificazione delle serie di piano focale a infrarossi
Secondo il metodo di raffreddamento, la matrice del piano focale a infrarossi può essere suddivisa in rilevatori di immagini termiche raffreddati e non raffreddati.Il rivelatore a infrarossi raffreddato FPA adotta principalmente Dewar bottiglia / frigorifero a scarico rapido e Dewar bottiglia / frigorifero a ciclo di stirling al momentoMentre il rivelatore IR termico FPA non raffreddato funziona a temperatura ambiente, è il cuore del sistema di imaging termico non raffreddato.I materiali più comuni sensibili al calore sono l'ossido di vanadio (Vox) e il silicio amorfo (a-Si)Il materiale di ossido di vanadio è la scelta principale nel mercato attuale; ha un elevato coefficiente di resistenza alle temperature e una elevata sensibilità termica.
