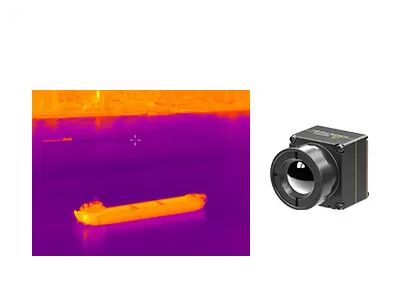

Il centro infrarosso non raffreddato 640x512 12um della macchina fotografica del video CRUDO di YUV BT656 Digital
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 | Consumo di energia | 0,7w |
---|---|---|---|
Gamma spettrale | 8~14μm | Passo del pixel | 12μm |
NETD tipico | ≤40mq | Frequenza dei fotogrammi | 30Hz |
Evidenziare | Video macchina fotografica infrarossa non raffreddata di Digital,macchina fotografica infrarossa non raffreddata 640x512,Il centro infrarosso non raffreddato 12um della macchina fotografica |
Il centro infrarosso non raffreddato 640x512 12um della macchina fotografica di dimensione minuscola per i carichi utili del UAV
Come produttore principale dei rivelatori infrarossi non raffreddati raffreddati & dei moduli termici, la tecnologia globale sviluppa una dimensione minuscola ed il centro infrarosso leggero iTL612R di registrazione di immagini termiche pro, che è la versione compatta del centro infrarosso iTL612R della macchina fotografica.
Completamente orientato per lo scambio-c (dimensione-peso-e il elettrico costo), la dimensione ed il peso di pro centro infrarosso della macchina fotografica di iTL612R già è stata alla prima linea nell'industria. È la migliore scelta per i clienti che hanno limitare i requisiti della dimensione e del peso quando integra i loro propri fuchi.
Fornendo del il rivelatore infrarosso livello del wafer auto-in via di sviluppo 640×512/12μm, grado IP67 della protezione della lente, versione di misura della temperatura e della rappresentazione e varie soluzioni di SDK, il pro modulo termico di iTL612R risponde per spaziare i vincoli con peso più di piccola dimensione e più leggero, raggiunge la durata di vita della batteria più lunga con consumo di energia più basso, supera i problemi di integrazione nel campo di prodotti elettronici di consumo e fornisce più soluzioni per i prodotti compatti e portatili.
È sviluppato specialmente per il campo di manutenzione premonitrice, ispezione fotovoltaica, protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.
Progettazione compatta & leggera
• Dimensione: 17mm×17mm×22mm (con la lente di 9.1mm)
• Peso: 13g (con la lente di 9.1mm)
• Consumo di energia in basso quanto 0.7W
Chiara immagine & radiometria accurata
• Algoritmo nuovissimo di processo di immagine: NUC/3DNR/DNS/DRC/EE
• Supporto Windows/Linux/ARM SDK
• Supporto misura regionale, del punto & di isoterma di temperatura
Varie interfacce per integrazione facile
• DVP/LVDS/USB2.0 interfacce, emissione dei dati di immagine di RAW/YUV, controllo della porta seriale
Modello | iTL612R pro |
Prestazione del rivelatore di IR | |
Materiale sensibile | Ossido del vanadio |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | ≤40mk |
Elaborazione di immagini | |
Frame per secondo | 30Hz |
Tempo di partenza | 5s |
Video di Digital | RAW/YUV/BT656 |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore 3D (3DNR) De-rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento di bordo (EE) |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Software del PC | |
ICC software | Controllo di modulo & video esposizione |
Specifiche elettriche | |
Interfaccia esterna standard | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ORE, maschio) |
Scheda di espansione di USB | Tipo-c |
Interfaccia di comunicazione | RS232-TTL/USB2.0 |
Digital Video Interface | CMOS8/USB2.0 |
Tensione di rifornimento | 4.0-5.0V V VCC |
Consumo di energia tipico | 0.7W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~+50°C |
Gamma di misura di temperatura | -20°C~+150°C, 0°C~550°C; Personalizzazione ed espansione di sostegno |
Accuratezza di misura di temperatura | Maggior di ±2°C o di ±2% (@23℃±3℃) |
Misura regionale di temperatura | Valore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita |
SDK | Supporto Windows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 17×17×22 (con la lente di 9.1mm) |
Peso | 13g (con la lente di 9.1mm) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40°C~+70°C |
Temperatura di stoccaggio | -45°C~+85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Certificati | ROHS2.0/REACH |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 9.1mm |
Il pro modulo di registrazione di immagini termiche di iTL612R può essere integrato nei carichi utili del UAV e dispositivi portabili in modo che sia ampiamente usata nei campi di manutenzione premonitrice, l'ispezione fotovoltaica, la protezione dell'ambiente, la ricerca scientifica, la fotografia aerea, l'indagine di polizia, il sollievo & il salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.
1. Che cosa sono i vantaggi dei rivelatori infrarossi non raffreddati?
Il rivelatore infrarosso non raffreddato del piano focale non ha bisogno del dispositivo raffreddato, può lavorare alla temperatura ambiente e presenta i vantaggi dell'inizio veloce, il basso consumo energetico, la piccola dimensione, il peso leggero, la lunga vita, basso costo ecc.
2. Che cosa sono le considerazioni chiave su un rivelatore infrarosso/modulo termico per la vostra applicazione?
---La risoluzione del rivelatore
---La dimensione del pixel
---Il NETD
---La qualità di immagine
---Le opzioni della lente
---Il consumo di energia
---La dimensione ed il peso
---L'interfaccia meccanica & elettrica
---Il bilancio
3. Che cosa è risoluzione infrarossa del rivelatore
Cioè il numero dei pixel di registrazione di immagini termiche. I mezzi più di alta risoluzione più punti di misura della temperatura e di osservazione, così più piccolo obiettivo ad più interurbano possono essere osservati e misurati. Solitamente la risoluzione delle gamme infrarosse di registrazione di immagini termiche da 256x192, da 384x288, da 640x512, da 800x600, da 1024x768, da 1280x1024, ecc. Con più di alta risoluzione, il costo del rivelatore sarà più.
4. Campo visivo (FOV)
Si riferisce al campo visivo bidimensionale dello spazio di oggetto osservato dal sistema ottico del visore termico infrarosso. Prendendo il FOV orizzontale come esempio, supponendo che la dimensione di matrice del rivelatore è A×B, la dimensione del pixel è d e la lunghezza focale della lente è f, quindi l'angolo orizzontale θ=2×acrtan (A×d/2f) di FOV.
Dopo che la matrice del rivelatore e la dimensione del pixel sono selezionate, i soli cambiamenti di campo visivo con la lunghezza focale del sistema ottico: con la lunghezza focale più lunga, il campo visivo sarà più stretto; con la più breve lunghezza focale, il campo visivo sarà più ampio.
