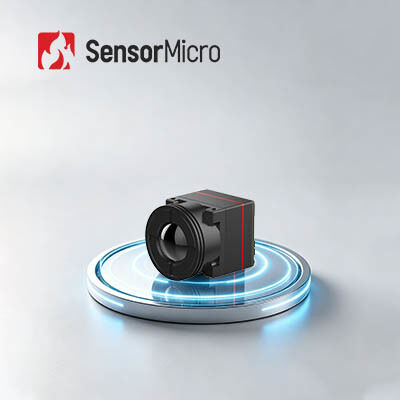

Nucleo della fotocamera a infrarossi non raffreddato dal design compatto e leggero con risoluzione 640x512 e pixel pitch di 12μm
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL612 Pro |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | L/C, T/T |
Dettagli
| Risoluzione | 640x512 | Frequenza fotogrammi | 25/30 Hz/50 Hz |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Consumo energetico | 0,5 W |
| NET tipico | ≤40mK | Passo pixel | 12μm |
| Evidenziare | Video macchina fotografica infrarossa non raffreddata di Digital,macchina fotografica infrarossa non raffreddata 640x512,Il centro infrarosso non raffreddato 12um della macchina fotografica |
||
Descrizione di prodotto
Design compatto e leggero Nucleo della fotocamera a infrarossi non raffreddato 640x512 12μm
Ridefinendo gli standard SWaP industriali per i core miniaturizzati di imaging termico, il core della fotocamera a infrarossi ultraminiaturizzato iTL612Pro raggiunge il perfetto equilibrio tra dimensioni ultracompatte, peso ultraleggero, basso consumo energetico e imaging ad alta definizione. Costruito con un rilevatore a livello di wafer da 640×512/12μm di fascia alta e algoritmi di ottimizzazione delle immagini aggiornati, offre prestazioni di imaging termico di livello professionale ben oltre i prodotti delle stesse dimensioni.
Superando i limiti di dimensioni e peso dei tradizionali nuclei a infrarossi, la sua sezione trasversale quadrata da 17,3 mm e il corpo ultraleggero da 13,7 g riducono notevolmente le barriere di assemblaggio del sistema e il carico strutturale. Insieme al consumo energetico estremamente basso e alle interfacce di sviluppo altamente espandibili, consente alle aziende di sviluppare prodotti di imaging termico a infrarossi più portatili, miniaturizzati e ad alta efficienza, coprendo molteplici campi di applicazione industriali e commerciali.
Caratteristiche principali
Leggerezza senza pari e carico minimo
- Dimensioni ultraminiaturizzate: 17,3×17,3×23,4 mm (incluso obiettivo da 9,1 mm)
- Ultraleggero: 13,7±0,5 g (incluso obiettivo da 9,1 mm)
- Consumo energetico estremamente basso: fino a 0,5 W
FPA tradizionale con immagini nitide
- Risoluzione 640x512 per un'integrazione diffusa
- Maggiore chiarezza dell'immagine: molteplici algoritmi di immagine di nuova generazione per una migliore qualità dell'immagine
Sviluppo semplice e integrazione perfetta
- Sono disponibili diverse opzioni di lenti per adattarsi a vari scenari applicativi
- Supporta più interfacce di output immagine: DVP8, LVDS, MIPI, USB 2.0 e BT.656
- Uscita dati RAW/YUV/Matrix-TEMP con controllo della porta seriale
Specifiche del prodotto
| Modello | iTL612Pro |
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione pixel | 12μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤40mK |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 25/30 Hz/50 Hz |
| Orario di avvio | ≤5s |
| Video digitale | RAW/YUV/Matrix-TEMP |
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE |
| Visualizzazione delle immagini | 10 (Nero caldo/Bianco caldo/Pseudo colore) |
| Elettrico | |
| Interfaccia esterna standard | Interfaccia 30Pin_HRS: DF40C-30DP-0,4 V(51) |
| Interfaccia esterna MIPI | Interfaccia connettore 34Pin_Panasonic: AXE634124 |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4,2-5,5 V |
| Consumo energetico tipico | 0,5 W |
| Meccanico | |
| Dimensioni (compreso l'obiettivo) | 17,3×17,3×23,4 (obiettivo da 9,1 mm) 17,3×17,3×30,2 (obiettivo da 13 mm) 17,3×17,3×38 (obiettivo da 25 mm) 17,3×17,3×54 (obiettivo 45 mm) |
| Peso (incluso obiettivo) | 13,7±0,5 g (lente da 9,1 mm) 20±0,5 g (lente da 13 mm) 27,3±0,5 g (lente da 25 mm) 51±0,5 g (obiettivo da 45 mm) |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | Vibrazione sinusoidale, frequenza: 10 HZ ~ 150 HZ ~ 10 HZ, valore di picco: 0,15 mm, direzione assiale: X, tempo di resistenza: 8 min/asse, cicli: 2 volte |
| Impatto | Mezza onda sinusoidale, 30 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | Messa a fuoco fissa atermica: 9,1/13/25/45 mm |
Applicazioni industriali
Il modulo di imaging termico iTL612 Pro può essere utilizzato nei settori dell'estinzione degli incendi boschivi, della manutenzione dell'energia, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Chi siamo
La nostra visione:Ampliare i confini della percezione e trasformare il modo in cui le persone si connettono con il mondo che le circonda.
La nostra missione:Sfruttare la potenza della tecnologia di rilevamento a infrarossi per trasformare le industrie di tutto il mondo, consentendo decisioni più intelligenti, ambienti più sicuri e un futuro più connesso.
Il nostro valore:Creare una tecnologia a infrarossi avanzata che renda il mondo un posto migliore.
Domande frequenti
1. Quali sono i vantaggi dei rilevatori a infrarossi non raffreddati?
Il rilevatore del piano focale a infrarossi non raffreddato non necessita di un dispositivo raffreddato, può funzionare a temperatura ambiente e presenta i vantaggi di avvio rapido, basso consumo energetico, dimensioni ridotte, leggerezza, lunga durata, basso costo e così via.
2. Quali sono le considerazioni chiave su un rilevatore a infrarossi/modulo termico per la vostra applicazione?
• La risoluzione del rilevatore
• La dimensione dei pixel
• La NET
• La qualità dell'immagine
• Le opzioni dell'obiettivo
• Il consumo energetico
• Le dimensioni e il peso
• L'interfaccia meccanica ed elettrica
• Il bilancio
• La dimensione dei pixel
• La NET
• La qualità dell'immagine
• Le opzioni dell'obiettivo
• Il consumo energetico
• Le dimensioni e il peso
• L'interfaccia meccanica ed elettrica
• Il bilancio
3. Cos'è la risoluzione del rilevatore a infrarossi
Cioè, il numero di pixel dell'immagine termica. La risoluzione più elevata significa più punti di osservazione e misurazione della temperatura, quindi è possibile osservare e misurare target più piccoli a una distanza maggiore. Solitamente la risoluzione dell'imaging termico a infrarossi varia da 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, ecc. Con una risoluzione più elevata, il costo del rilevatore sarà maggiore.
4. Campo visivo (FOV)
Si riferisce al campo visivo bidimensionale dello spazio oggetto osservato dal sistema ottico della termocamera a infrarossi. Prendendo come esempio il FOV orizzontale, presupponendo che la dimensione della matrice del rilevatore sia A×B, la dimensione dei pixel sia d e la lunghezza focale dell'obiettivo sia f, quindi l'angolo FOV orizzontale θ=2×acrtan (A×d/2f). Dopo aver selezionato la matrice del rilevatore e la dimensione dei pixel, il campo visivo cambia solo con la lunghezza focale del sistema ottico: con una lunghezza focale maggiore, il campo visivo sarà più ristretto; con una lunghezza focale più corta, il campo visivo sarà più ampio.
