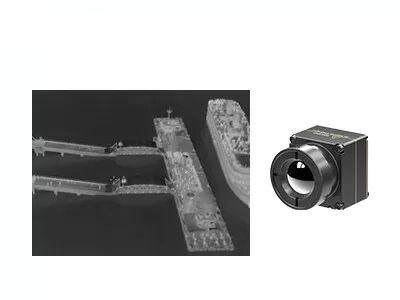

Nucleo della termocamera a infrarossi non raffreddata di piccole dimensioni con risoluzione 640x512 e pixel pitch da 8μm con interfacce MIPI/USB 2.0/BT.656
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL608 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Frequenza fotogrammi | 30/50 Hz |
|---|---|---|---|
| Consumo energetico | 0,4 W | Gamma spettrale | 8~14μm |
| NET tipico | ≤30mK | Passo pixel | 8μm |
| Evidenziare | Il centro infrarosso non raffreddato di registrazione di immagini termiche,il centro infrarosso di registrazione di immagini termiche 640x512,Il centro di registrazione di immagini termiche dei carichi utili del UAV |
||
Descrizione di prodotto
Microcamera termica a infrarossi non raffreddata 640x512/8μm con interfacce MIPI/USB 2.0/BT.656
Descrizione del prodotto
L'iTL608 è un core termico infrarosso miniaturizzato ad alta sensibilità non raffreddato con prestazioni SWaP superiori.con un rilevatore VOx da 8 μm di pixel e una risoluzione di 640*512. Con un NETD ultra-basso ≤30mK e una banda di lavoro LWIR da 8 a 14 μm, consente il rilevamento preciso del bersaglio della temperatura ambiente.e ottimizzazione delle immagini NUC & 3DNR integrata. Capace di funzionare stabilmente a -40°C a +70°C, supporta le interfacce MIPI/USB2.0/BT.656, uscita RAW/YUV, controllo seriale/I2C e selezione di obiettivi multipli, adatto ai dispositivi portatili,controllo della sicurezza, sistemi di misurazione della temperatura e di visione notturna.
Caratteristiche principali
- Design estremamente leggero
Dimensioni compatte di 13 * 13 * 18,3 mm e peso di 6,7 ± 1,5 g (compresa l'obiettivo da 6 mm) con uno dei più alti livelli di integrazione nella sua classe - Alta sensibilità, accurato rilevamento
Dimensione di pixel ultra-piccola di 8 μm con risoluzione 640 * 512, fornendo dettagli fini e immagini chiare con NETD tipico ≤ 30mK per un'affidabile rilevazione di sottili differenze di temperatura - Sviluppo semplificato, integrazione rapida
Opzioni multiple di lenti ottiche disponibili per soddisfare diversi requisiti applicativi, supporta più interfacce di uscita di immagine tra cui MIPI / USB 2.0 / BT.656, uscita di dati di immagine RAW e YUV con controllo tramite porta seriale/I2C
Specificativi del prodotto
| Modello | ITL608 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640*512 |
| Dimensione dei pixel | 8 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 30/50 Hz |
| Tempo di avvio | ≤ 6 s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia del connettore: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/USB2.0/I2C |
| Interfaccia video digitale | MIPI/USB2.0/BT656 |
| Tensione di alimentazione | 4-5,5V |
| Consumo tipico di energia | 0.4W |
| Meccanica | |
| Dimensione (compresa la lente) | Con lenti da 6 mm: 13 * 13 * 18,3 mm (diametro esterno dell'obiettivo Φ 12,3 mm) Con lenti da 8,7 mm: 13 * 13 * 19,8 mm (diametro esterno dell'obiettivo Φ15,6 mm) Con lenti da 16,7 mm: 13 * 13 * 27,9 mm (diametro esterno dell'obiettivo Φ22,2 mm) Con lente da 30 mm: 13 * 13 * 39 mm (diametro esterno della lente Φ36 mm) |
| Peso (compresa la lente) | 60,7±1,5 g (6mm) 7.5±1.5g (lente da 8,7 mm) 17±1,5 g (16,7 mm di lente) 42.7±1,5 g (30 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Focale fisso Athermal: 6/8.7/16.7/30mm |
Applicazioni industriali
Il modulo di imaging termico iTL608 può essere utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Su di noi
La nostra visione
Spingere i confini del senso e trasformare il modo in cui le persone si connettono con il mondo che le circonda.
La nostra missione
Sfruttare il potere della tecnologia di rilevamento a infrarossi per trasformare le industrie di tutto il mondo, consentendo decisioni più intelligenti, ambienti più sicuri e un futuro più connesso.
Il nostro valore
Per creare una tecnologia avanzata a infrarossi che renda il mondo un posto migliore.
Domande frequenti
1Qual è la differenza tra i rilevatori infrarossi non raffreddati e raffreddati?
Attualmente sono disponibili sul mercato due tipi di sensori di imaging termico a infrarossi, raffreddati e non raffreddati.
Il rilevatore IR non raffreddato funziona a temperatura ambiente.I rilevatori IR non raffreddati sono ampiamente utilizzati nei dispositivi portatili/manuali/mobili.
I rivelatori IR raffreddati sono confezionati in un'unità che li mantiene a una temperatura estremamente bassa, che deve essere supportata da un criofreddore.più costosi e meno affidabili dei sensori non raffreddatiTuttavia, i sistemi raffreddati sono incredibilmente sensibili e di solito funzionano con l'ottica a lunga lunghezza focale per raggiungere una missione a lungo raggio.
Il rilevatore IR non raffreddato funziona a temperatura ambiente.I rilevatori IR non raffreddati sono ampiamente utilizzati nei dispositivi portatili/manuali/mobili.
I rivelatori IR raffreddati sono confezionati in un'unità che li mantiene a una temperatura estremamente bassa, che deve essere supportata da un criofreddore.più costosi e meno affidabili dei sensori non raffreddatiTuttavia, i sistemi raffreddati sono incredibilmente sensibili e di solito funzionano con l'ottica a lunga lunghezza focale per raggiungere una missione a lungo raggio.
2Quali sono i vantaggi dell'imaging termico medico?
Gli esami medici sono il primo passo nella diagnosi medica, e molti dei test attuali per valutare la salute degli organi sono invasivi e scomodi.Mentre l'imaging termico combinato con un esame medico può risolvere questo problema molto bene.
Utilizzando la tecnologia di imaging termico, i medici possono eseguire un esame completo del corpo al 100% sicuro, senza radiazioni, non invasivo e senza contatto per evitare ulteriori procedure di test inutili.La distribuzione del calore nelle varie parti del corpo umano può essere mostrata rapidamente per individuare e diagnosticare precocemente anomalie fisiche, in modo che qualsiasi ulteriore trattamento possa essere più facile ed efficace.
Utilizzando la tecnologia di imaging termico, i medici possono eseguire un esame completo del corpo al 100% sicuro, senza radiazioni, non invasivo e senza contatto per evitare ulteriori procedure di test inutili.La distribuzione del calore nelle varie parti del corpo umano può essere mostrata rapidamente per individuare e diagnosticare precocemente anomalie fisiche, in modo che qualsiasi ulteriore trattamento possa essere più facile ed efficace.
