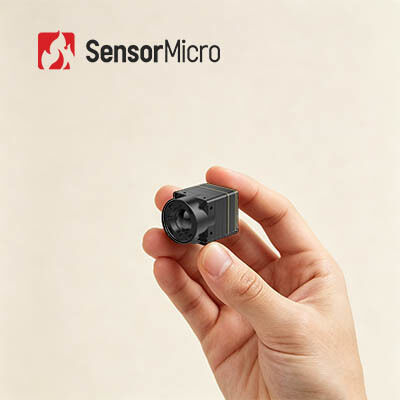

Nucleo della termocamera non raffreddata, piccolo e leggero, con risoluzione 640x512 e pixel pitch da 8μm per l'ispezione fotovoltaica
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL608 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Passo pixel | 8μm |
|---|---|---|---|
| Consumo energetico | 0,4 W | Gamma spettrale | 8~14μm |
| NET tipico | ≤30mK | Frequenza fotogrammi | 30/50 Hz |
| Evidenziare | Macchina fotografica termica del fuco non raffreddato compatto,Il centro termico 640x512 della macchina fotografica del fuco,Macchina fotografica termica non raffreddata di ispezione fotovoltaica |
||
Descrizione di prodotto
Nucleo termocamera non raffreddato piccolo e leggero 640x512/8μm per ispezione fotovoltaica
Descrizione del prodotto
Il nucleo della termocamera a infrarossi iTL608 presenta un fattore di forma ultracompatto di 13 × 13 × 18,3 mm (circa le dimensioni di un pollice) e pesa solo 6,7 g, paragonabile al peso di due monete, spingendo ancora una volta i limiti del design leggero e compatto. Dotato di un rilevatore a infrarossi VOx, iTL608 da 640 × 512/8μm offre un'elevata sensibilità termica di NETD≤30mK. Operando nel LWIR da 8-14μm, consente il rilevamento preciso dei tipici target a temperatura ambiente. Il core supporta un tempo di avvio rapido di ≤ 6 secondi e frame rate di 30 Hz/50 Hz, mentre gli algoritmi NUC e 3DNR integrati ottimizzano l'uniformità dell'immagine e la qualità complessiva dell'immagine. Progettato per un funzionamento affidabile in ambienti difficili, iTL608 funziona in un ampio intervallo di temperature da -40°C a +70°C, rendendolo particolarmente adatto per dispositivi portatili e altre piattaforme portatili, rispondendo alle esigenze applicative nella sorveglianza di sicurezza, nella misurazione della temperatura e nella visione notturna.
Caratteristiche principali
- Design estremamente leggero
Dimensioni compatte di 13 × 13 × 18,3 mm e peso di 6,7 ±1,5 g (incluso obiettivo da 6 mm)
Tra i più alti livelli di integrazione della sua categoria - Alta sensibilità, rilevamento preciso
Pixel ultra-piccoli da 8μm con risoluzione 640 × 512, per dettagli precisi e immagini chiare
NETD tipico ≤ 30 mK, che consente il rilevamento affidabile di sottili differenze di temperatura - Sviluppo semplificato, integrazione rapida
Sono disponibili diverse opzioni di lenti ottiche per soddisfare i diversi requisiti applicativi
Supporta più interfacce di output delle immagini, tra cui MIPI/USB 2.0/BT.656
Uscita dati immagine RAW e YUV, con controllo tramite porta seriale/I2C
Specifiche del prodotto
| Modello | iTL608 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione pixel | 8μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤30mK |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 30/50 Hz |
| Orario di avvio | ≤6s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | |
| Software | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | Interfaccia 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/USB2.0/I2C |
| Interfaccia video digitale | MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4-5,5 V |
| Consumo energetico tipico | 0,4 W |
| Meccanico | |
| Dimensioni (compreso l'obiettivo) | Con obiettivo da 6 mm: 13 × 13 × 18,3 mm (diametro esterno dell'obiettivo Φ12,3 mm) Con obiettivo da 8,7 mm: 13 × 13 × 19,8 mm (diametro esterno dell'obiettivo Φ15,6 mm) Con obiettivo da 16,7 mm: 13 × 13 × 27,9 mm (diametro esterno dell'obiettivo Φ22,2 mm) Con obiettivo da 30 mm: 13 × 13 × 39 mm (diametro esterno dell'obiettivo Φ36 mm) |
| Peso (incluso obiettivo) | 6,7±1,5 g (lente da 6 mm) 7,5±1,5 g (obiettivo da 8,7 mm) 17±1,5 g (obiettivo da 16,7 mm) 42,7±1,5 g (obiettivo da 30 mm) |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | Messa a fuoco fissa atermica: 6/8,7/16,7/30 mm |
Applicazioni industriali
Il modulo di imaging termico iTL608 può essere utilizzato nei settori dell'estinzione degli incendi boschivi, della manutenzione dell'energia, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Capacità di produzione
- Tecnologie di rilevamento a infrarossi interne
Rivelatori a infrarossi non raffreddati VOx da 8 pollici e 0,11μm
Rivelatori a infrarossi raffreddati MCT da 8 pollici e 0,5 μm
Rivelatori a infrarossi raffreddati T2SL da 8 pollici e 0,5 μm - Capacità produttiva e vantaggi
6 milioni di rilevatori a infrarossi autosviluppati all'anno
Impianto di fabbricazione di semiconduttori di 30.000 m²
Area camera bianca di 20.000 m²
Domande frequenti
1. Qual è la differenza tra scarsa illuminazione, IR attivo e imaging termico?
La scarsa illuminazione necessita di luce naturale e trasforma l'immagine di luce naturale debole in un'immagine elettronica migliorata tramite l'intensificatore di immagine;
L'IR attivo emette attivamente luce infrarossa e utilizza il raggio infrarosso riflesso dal bersaglio. Ha un occultamento molto scarso;
La termografia non necessita di luce ed è una visione notturna a infrarossi passiva che rileva la differenza di radiazione infrarossa tra i target e la scena o le diverse parti di un oggetto. non essere influenzato dai cambiamenti delle condizioni di illuminazione circostanti, durante la notte o anche in caso di nebbia, pioggia e altri ambienti difficili.
L'IR attivo emette attivamente luce infrarossa e utilizza il raggio infrarosso riflesso dal bersaglio. Ha un occultamento molto scarso;
La termografia non necessita di luce ed è una visione notturna a infrarossi passiva che rileva la differenza di radiazione infrarossa tra i target e la scena o le diverse parti di un oggetto. non essere influenzato dai cambiamenti delle condizioni di illuminazione circostanti, durante la notte o anche in caso di nebbia, pioggia e altri ambienti difficili.
2. È possibile bloccare l'imaging termico?
Nella maggior parte dei casi, non è possibile. Ma i raggi infrarossi non possono penetrare nei muri e anche il vetro può bloccare i raggi infrarossi. Quindi, se non vuoi essere rilevato, puoi nasconderti dietro un vetro o un muro per bloccare l'immagine termica.
