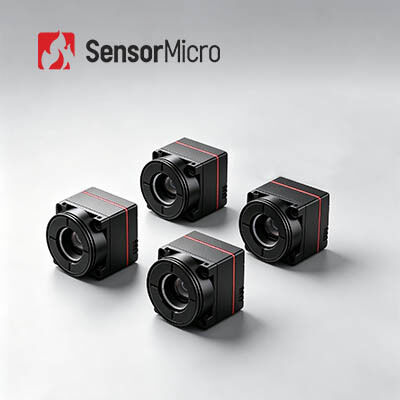

Core della fotocamera termica non raffreddata con ossido di vanadio con risoluzione 640x512 e pixel pitch di 12 μm a consumo di energia di 0,5 W
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL612 Pro |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Frequenza fotogrammi | 25/30 Hz/50 Hz |
|---|---|---|---|
| Consumo energetico | 0,5 W | NET tipico | ≤40mK |
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| Evidenziare | Il centro termico della macchina fotografica del fuco non raffreddato,Macchina fotografica termica del fuco dell'ossido del vanadio,Il centro termico della macchina fotografica di dimensione minuscola |
||
Descrizione di prodotto
Core della fotocamera termica non raffreddata con ossido di vanadio Dimensioni minuscole 640x512/12μm 30Hz
Visualizzazione del prodotto
Il nucleo della fotocamera infrarossa ultra-miniatura iTL612Pro è dotato di un rilevatore a livello di wafer da 640×512/12μm e progettato con un design ultra-compatto.3 mm e un peso totale di soli 13.7g, ridefinisce gli standard SWaP (Size, Weight, and Power) del settore.si ottiene una miniaturizzazione estrema dei componenti principali, rispondendo con precisione alle esigenze elevate dei sistemi infrarossi compatti in termini di carico strutturale, integrazione del sistema e sviluppo iterativo.
Caratteristiche principali
- Leggerezza senza pari e minimo carico
- Dimensioni ultra-miniature: 17,3×17,3×23,4 mm (compresa l'obiettivo da 9,1 mm)
- Ultraleggero: 13,7 ± 0,5 g (compresa la lente da 9,1 mm)
- Consumo di energia ultra-basso: fino a 0,5 W
- FPA tradizionale con immagini chiare
- 640x512 Risoluzione per un'integrazione diffusa
- Clarezza dell'immagine migliorata: più algoritmi di immagine di nuova generazione per una migliore qualità dell'immagine
- Sviluppo facile e integrazione senza soluzione di continuità
- Opzioni multiple di lenti disponibili per adattarsi a vari scenari di applicazione
- Supporta più interfacce di uscita immagine: DVP8, LVDS, MIPI, USB 2.0, e BT.656
- Dati di uscita RAW/YUV/Matrix-TEMP con controllo delle porte seriali
Specificativi del prodotto
| Modello | iTL612Pro |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione dei pixel | 12 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 40mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30 Hz/50 Hz |
| Tempo di avvio | ≤ 5 s |
| Video digitale | RAW/YUV/Matrix-TEMP |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 ((Nero caldo/bianco caldo/pseudo colore) |
| Software per PC | |
| Modulo a infrarossi | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interfaccia esterna MIPI | Interfaccia del connettore 34Pin_Panasonic: AXE634124 |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4.2-5.5V |
| Consumo tipico di energia | 0.5W |
| Misurazione della temperatura | |
| Temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | / |
| Accuratezza della misurazione della temperatura | / |
| Misurazione parziale della temperatura | / |
| SDK | / |
| Meccanica | |
| Dimensione (compresa la lente) | 17.3×17.3×23.4 (obiettivo da 9,1 mm) 17.3×17.3×30.2 (13mm) 17.3×17.3×38 (25mm) 17.3×17.3×54 (45mm) |
| Peso (compresa la lente) | 13.7±0,5 g (lente da 9,1 mm) 20±0,5 g (13 mm di lente) 27.3±0,5 g (25 mm di lente) 51 ± 0,5 g (45 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione sinusale, frequenza: 10HZ150HZ10HZ, valore massimo: 0,15 mm, direzione assiale: X, tempo di resistenza: 8 min/asse, cicli: 2 volte |
| Impatto | Mezza onda seno, 30 g/11 ms, direzione dell'impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Focale fisso Athermal: 9.1/13/25/45mm |
Applicazioni industriali
Il modulo di imaging termico iTL612 Pro può essere utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
La nostra linea di prodotti
- Alta sensibilità e prestazioni eccellenti
- Tecnologia leader mondiale nell'industria infrarossa
- Disponibili vari rivelatori a infrarossi - sia rivelatori IR non raffreddati che raffreddati in diversi formati e dimensioni di pixel
- Produzione in volume per garantire una consegna rapida - tre linee di produzione con una capacità di produzione annua fino a milioni di rilevatori
Domande frequenti
1- Riguardo al rilevatore a infrarossi dell' imballaggio in ceramica.
Il processo di imballaggio in ceramica è simile a quello del metallo, che è una tecnologia matura di imballaggio a rivelatore infrarosso.il volume e il peso del rilevatore confezionato saranno notevolmente ridottiPer gli imballaggi in ceramica, il suo circuito di lettura ha una funzione di regolazione della temperatura di funzionamento e non richiede la stabilizzazione TEC.
2. Imballaggio a livello di wafer
L'imballaggio a livello di wafer, noto anche come imballaggio a livello di wafer, è diventato una parte importante della tecnologia avanzata di imballaggio nell'industria dei semiconduttori.WLP (Wafer Level Packaging) è il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi scrivere e tagliare per fare un singolo rivelatore a infrarossi. esegue la maggior parte o tutte le procedure di imballaggio e prova direttamente sul wafer del rivelatore IR prima di tagliare.Si tratta di un pacchetto di dimensioni di chip migliorato che soddisfa le esigenze di piccole dimensioni, leggero, portatile, portatile, a basso prezzo e ad alta efficienza produttiva.
