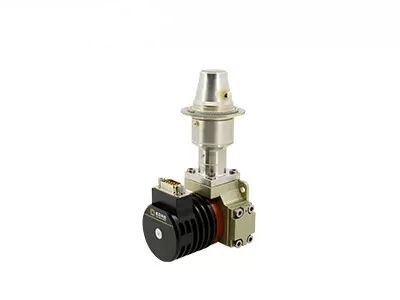

Rivelatore a infrarossi raffreddato a superreticolo a onda media tipo II 640x512 15 µm per gruppo refrigeratore Dewar integrato

  • Mid Wave Type II Superlattice 640x512 15μm Cooled Infrared Detector for Integrated Dewar Cooler Assembly
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C615H
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512/15μm NET 20 mK (F2/F4)
Gamma spettrale 3,7±0,2μm~4,8±0,2μm Massimo. Frequenza fotogrammi 100Hz
Risposta non uniforme ≤8% Frequenza pixel effettiva ≥ 99,76%
Evidenziare

Rivelatori infrarossi raffreddati 30um

,

Rivelatori infrarossi 320x256 di superreticolo

,

RS058 Lwir ha raffreddato i rivelatori infrarossi
Lasciate un messaggio
Descrizione di prodotto
Descrizione del prodotto

Utilizzando la tecnologia Superlattice di tipo II e un design cryocooler lineare, il rilevatore infrarosso raffreddato HOT C615H fornisce una risoluzione di 640×512 a 15 μm di dimensione di pixel.Operating the focal‐plane array at 150 K (Operare l'array a piano focale a 150 K), it maintains premium performance with excellent SWaP: 235 g weight, 3 W power draw, and 2.5‐minute fast cool‐down.mentre MTTF ≥ 25,000 hours assicura un'operazione affidabile a lungo termine per applicazioni di imaging termico a bassa manutenzione.

Caratteristiche principali
Progettazione ottimizzata per SWaP
  • Dimensioni Dewar: φ33 × 37,5 × 70 mm; Cryocooler: φ26 × 55,8 mm, consentendo un'integrazione flessibile
  • Peso ridotto a 235 g; consumo di energia stabile ridotto a 3 W
Rifrescamento rapido, avvio rapido
  • Tempo di raffreddamento inferiore a 2,5 minuti
Durata di vita prolungata, funzionamento efficiente
  • MTTF ≥ 25.000 ore
Specificativi del prodotto
Parametro Specificità
Modello C615H
Materiale sensibile T2SL
Risoluzione 640×512
Dimensione dei pixel 15 μm
Risposta spettrale 30,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
NETD tipica 20 mK (F2/F4)
Max. Framerate 100 Hz
Tasso di visualizzazione effettivo ≥ 99,76%
Non-uniformità di risposta ≤ 8%
Temperatura di funzionamento -45°C ~ +71°C
Cryocooler LS711H.
Tempo di raffreddamento (23°C) ≤3 min. ≤2.5 min.
Consumo massimo di energia (71°C) ≤12 W.
Consumo di energia costante (23°C) ≤ 3 W. ≤ 3,5 W.
Dimensione (mm) Cryocooler: φ26 x 55.8 86 x 43 x 57
Dewar: 33 × 37.5 × 70
Peso (g) ≤235
Applicazioni industriali

The C615H MWIR cryogenically cooled infrared detector is widely used in many areas such as NDT, Environmental Monitoring, Long-Range Surveillance, Scientific Research, and more.

I nostri vantaggi
Fornitura stabile

Con una catena di approvvigionamento stabile e affidabile in tutto il nostro ecosistema, possiamo rispondere rapidamente alle richieste del mercato.

Sostenere l'innovazione

Con esperienza nella produzione di rilevatori ed esperienza nel supporto all'integrazione di sistemi, acquisiamo una profonda conoscenza dei requisiti di prestazione, ottimizziamo continuamente i progetti,e creare un circolo virtuoso: Applicazione del prodotto → Feedback tecnico → Aggiornamento del prodotto

Vantaggio in termini di costi

Gestendo l'intera catena di produzione e sfruttando una produzione efficiente e su larga scala, offriamo prezzi competitivi per una vasta gamma di applicazioni.

Domande frequenti
1Cos'è la radiazione infrarossa?

When talking about infrared thermal imaging, the first thing to consider is infrared radiation (IR). La lunghezza d'onda dell'energia di radiazione infrarossa inizia a circa 700 nm e si estende a circa 1 mm.Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazioni infrarosse., che è invisibile a noi perché, nell'intero spettro elettromagnetico, l'occhio nudo può vedere solo "luce visibile".

2Come funziona un'immagine termica a infrarossi?

The core component of infrared equipment is the infrared thermal detector, che può sensitivamente rilevare la minuscola differenza di temperatura degli oggetti circostanti.It then collects this radiation information from the object and outputs temperature information for imaging. E' un sistema di misurazione delle radiazioni.Se l'intensità è troppo alta, si può sentire come calore.
