Modulo non raffreddato di LWIR 256x192/12μM Thermal Security Camera
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 256x192 | Peso | 8.9g±0.5g (lente compresa di 3.2mm) |
---|---|---|---|
Gamma spettrale | 8~14μm | Passo del pixel | 12μm |
NETTO | ≤65mK | Frequenza dei fotogrammi | 25Hz/30Hz |
Evidenziare | Modulo termico della videocamera di sicurezza 12UM,modulo termico della videocamera di sicurezza 256x192,Modulo non raffreddato della macchina fotografica di Lwir |

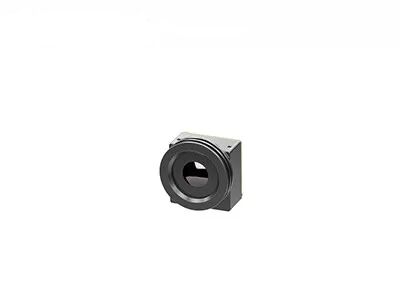

Modulo non raffreddato di LWIR 256x192/12μM Thermal Security Camera
il modulo non raffreddato della rappresentazione di iLC212 IR, anche conosciuto come il modulo termico non raffreddato, è radiometrico-capace ed ha funzione senza contatto infrarossa disponibile di misura della temperatura. Include un rivelatore infrarosso livellato del pacchetto del wafer particolarmente di piccola dimensione di 256x192/12μm (WLP) che cattura lo spettro a onde lunghe di infrarosso (LWIR) che varia da 8 a 14μm.
dovuto il suo scambio-c completamente ottimizzato, il modulo termico della macchina fotografica iLC212 ha la risoluzione bassa, la piccola dimensione, il basso consumo energetico e prezzo basso stesso. Quindi, nel campo di sicurezza e monitoraggio, è molto adatto a misura ed a monitoraggio grandangolari e da vicino della temperatura.
- Applicazioni completamente ottimizzate di scambio-c
- Adatto per vari prodotti infrarossi
- Una vasta gamma di applicazioni di registrazione di immagini termiche
- Basso consumo energetico
Modello | iLC212 |
Prestazione del rivelatore di IR | |
Materiale | Ossido non raffreddato del vanadio |
Risoluzione | 256×192 |
Dimensione del pixel | 12μm |
Risposta spettrale | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
Elaborazione di immagini | |
Video di Digital | RAW/YUV/BT656; Trasmissione video di sostegno USB2.0; Linea di parametro di sostegno di misura di temperatura |
Frame per secondo di Digital | 25Hz/30Hz |
Esposizione di immagine | Nero-caldo/bianco caldo/Pseudo-colore |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore di immagine 3D (3DNR) 2D riduzione di rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento dell'EE |
Tempo di partenza | ≤3s |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~+50℃ |
Gamma di misura di temperatura | -20℃~+150℃, espansione e personalizzazione della gamma di misura di temperatura di sostegno |
Accuratezza di misura di temperatura | ±3℃/±3% (prenda il più grande valore) @23℃±5℃; la distanza di misura della temperatura è 1.5m |
Misura regionale di temperatura | Il supporto tutta la misura della temperatura di area, ha prodotto il valore massimo di area, il valore medio minimo e del valore |
SDK | Windows/versione di Linux, raggiunge l'analisi della video corrente e grigio alla conversione della temperatura |
Interfaccia elettrica | |
Interfaccia esterna | connettore 30pin_HOURS Input di potere Video di Digital RS232-TTL/USB2.0 GPIO ecc. |
Comunicazione | RS232-TTL/USB2.0 |
Componente di espansione | Bordo di VPC |
Software del PC | |
ICC software | Controllo di modulo e video esposizione |
Centrale elettrica | |
Alimentazione elettrica | CC 3.3V±0.1V |
Dissipazione di potere | Stato di stabilità: 0.70W/3.3V @23±3℃ |
Proprietà fisica | |
Connettori | Modello esterno del connettore: DF40C-30DP-0.4V (51), (Ora-maschio) Modello accoppiamento del connettore: DF40C (2,0) - 30DS-0.4V (51), (Ora-femminile) |
Dimensione | 21mm×21mm×12.8mm (lente compresa di 3.2mm) |
Peso | 8.9g±0.5g (lente compresa di 3.2mm) |
Adattabilità ambientale | |
Temperatura di operazione | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Resistenza di vibrazione & di impatto | Impatto: semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 Vibrazione: 5.35grms, asse 3 |
Certificazione | ROHS2.0/REACH |
Lente | |
Lente facoltativa | 3.2mm/F1.1, HFOV: 55.6±2.8°; Rivestimento: L'AR |
Il modulo di registrazione di immagini termiche iLC212 si applica al campo di sicurezza e monitoraggio, è adatto da essere integrato nella macchina fotografica, nella macchina fotografica digitale, nella macchina fotografica della cupola, nella macchina fotografica di scatola nascoste ecc.
1. Che cosa è radiazione infrarossa?
Nel parlare della registrazione di immagini termiche infrarossa, la prima cosa per pensare circa è radiazione infrarossa (IR). La lunghezza d'onda di energia di radiazione infrarossa comincia circa a 700nm ed estende a circa 1mm. Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazione infrarossa, che è invisibile a noi, perché nell'intero spettro elettromagnetico, l'occhio nudo può vedere soltanto «la luce visibile».
2. Come fa il visore termico infrarosso lavoro?
La componente del centro dell'attrezzatura infrarossa è il rivelatore termico infrarosso, che può individuare sensibile la differenza minuscola della temperatura degli oggetti circostanti. Poi, raccoglie questi informazioni di radiazione dall'oggetto e produce le informazioni della temperatura per la rappresentazione, che è basata sulle informazioni di differenza della temperatura. Più caldo l'oggetto, più infrarossa la radiazione che produce. Se l'intensità è troppo alta, potete ritenerlo come il calore.
