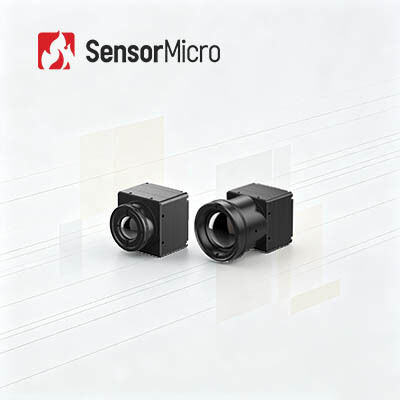

Modulo di imaging termico non raffreddato LWIR con risoluzione 384x288 17μm Pixel Pitch e Lens da 25 mm
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN417G3 |
| Quantità di ordine minimo | 1 PEZZO |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 384x288 | Consumo energetico | 0.65W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 17μm |
| NET | ≤30mK/F1,0/25℃ | Frequenza fotogrammi | 25/30/50Hz |
| Evidenziare | Modulo termico 12uM della macchina fotografica,modulo termico della macchina fotografica di 640x512 LWIR,Il centro compatto della macchina fotografica di LWIR |
||
Descrizione di prodotto
Modulo di imaging termico LWIR non raffreddato 384x288 17μm con obiettivo da 25 mm
Panoramica del prodotto
Dotato di un rilevatore a infrarossi confezionato a livello di wafer da 384×288 17μm, il core della termocamera COIN417G3 presenta una sensibilità termica ultraelevata NETD≤30mK e algoritmi di imaging ottimizzati. Grazie all'output di immagini multiformato e al design a basso consumo energetico, questo nucleo della telecamera a infrarossi supporta la corrispondenza flessibile delle lenti e una comoda integrazione secondaria. È ampiamente adottato per il monitoraggio della sicurezza notturna, il salvataggio antincendio, la visione artificiale industriale e i sistemi periferici ADAS dei veicoli.
Caratteristiche principali
- Funzionalità completa, design conveniente- Sviluppato utilizzando un rilevatore di imballaggi a livello di wafer ad alte prestazioni in termini di costi con algoritmi avanzati di elaborazione delle immagini integrati per migliorare la qualità dell'immagine
- Prestazioni eccezionali, immagini superiori- Elevata sensibilità con NETD≤30mK tipico e algoritmi di immagine di prossima generazione che forniscono immagini termiche più chiare e nitide
- Estensione flessibile, integrazione rapida- Sono disponibili diverse opzioni di lenti ottiche per adattarsi a diversi scenari applicativi con supporto per interfacce di output di immagini USB 2.0/DVP/LVDS/BT.656 e output di dati di immagine RAW/YUV con controllo della porta seriale
Specifiche del prodotto
| Modello | COIN417G3 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 384×288 |
| Dimensione pixel | 17μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤30mK/F1,0/25℃ |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 25/30/50Hz |
| Orario di avvio | 6s |
| Video analogico | PAL/NTSC |
| Video digitale | GREZZO/YUV422 |
| Algoritmo di immagine | Correzione della non uniformità (NUC) Riduzione del rumore 3D (3DNR) Soppressione del rumore 2D (DNS) Compressione della gamma dinamica (DRC) Miglioramento dei bordi (EE) |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | |
| Software ICC | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | 50Pin: DF40C-50DP-0.4V(51), (HRS,maschio) |
| Scheda di estensione | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensione di alimentazione | 4,5~5,5 V |
| Consumo energetico tipico | 0,65 W |
| Meccanico | |
| Dimensioni del nucleo nudo (mm) | 25,4 mm×25,4 mm×16,5 mm |
| Peso del nucleo nudo (g) | 16,6±1 |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | Vibrazione casuale, 5,35 g, 3 assi |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | |
| Lente ottica | Messa a fuoco fissa atermica: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Livello di protezione | IP67 (lente anteriore) |
Applicazioni industriali
Il modulo di imaging termico COIN417G3 viene applicato nel campo della visione industriale, monitoraggio della sicurezza, antincendio e salvataggio, esterni, visione artificiale, ADAS ecc.
Vantaggi del prodotto
- Portafoglio di prodotti diversificato- Ampia gamma di formati di prodotto tra cui rilevatori a infrarossi, nuclei di telecamere e moduli per soddisfare vari requisiti di integrazione
- Ricca varietà di prodotti- Risoluzioni di array multipli, dimensioni dei pixel, bande d'onda e combinazioni di opzioni di lenti offrono maggiore flessibilità per diverse applicazioni
- Prestazioni eccezionali- Immagini nitide, dimensioni compatte, basso consumo energetico, alta sensibilità e forte affidabilità progettati per funzionare in un'ampia gamma di sfide ambientali
- Integrazione facile- Molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono un rapido sviluppo in più campi di applicazione
Domande frequenti
Le termocamere possono rilevare attraverso il vetro?
Potresti essere sorpreso di sapere che le termocamere spesso non riescono a rilevare attraverso il vetro.
Da un punto di vista fisico è difficile spiegare le ragioni tecniche di questo problema, ma il suo principio è molto semplice. Essenzialmente, la luce visibile passa attraverso il vetro, ma il vetro agisce come uno specchio per le lunghezze d'onda degli infrarossi (motivo per cui gli obiettivi delle termocamere sono spesso realizzati in seleniuro di germanio o zinco anziché in vetro).
Se punti la termocamera verso una finestra, lo schermo non mostrerà chiaramente l'immagine dall'altra parte, molto probabilmente vedrai una sfocatura ed è probabilmente un riflesso sfocato dell'obiettivo che stai tenendo.
Ma questo non è assoluto, alcune frequenze infrarosse possono passare attraverso il vetro e alcuni tipi e configurazioni di vetro consentono il passaggio di diversi gradi di luce infrarossa. Ad esempio, i parabrezza delle automobili tendono a dare risultati migliori rispetto ai vetri domestici standard.
