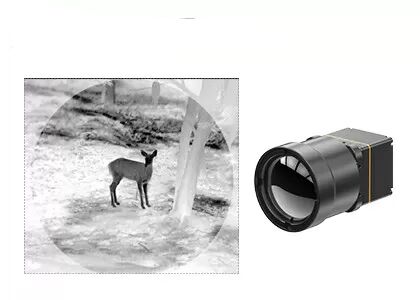

Il chiaro centro della macchina fotografica di registrazione di immagini termiche LWIR con 640x512 12μM Infrared Detectors

Modulo di registrazione di immagini termiche di LWIR con l'aria aperta di 640x512 12μM Infrared Detectors For

Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Integra il rivelatore infrarosso non raffreddato del pacchetto ceramico di 640×512/12µm. Con NETD<40mk tipico, il modulo termico TWIN612 ha potuto presentare la più chiara, immagine più tagliente e più dettagliata.

Con la gamma di misura della temperatura di -20℃~150℃/0~550℃, l'accuratezza di ±2℃ o di ±2% ed il frame per secondo fino a 30Hz, il modulo termico garantisce l'immagine termica regolare e la misura accurata della temperatura.

Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.

Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.

- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk> - tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W


Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio


1. Principio di funzionamento di rappresentazione ottica del gas

La rappresentazione ottica del gas è un genere di tecnologia infrarossa che potrebbe vedere i gas industriali invisibili.

Tutti gli oggetti in natura di cui la temperatura è superiore ad assoluta azzerano (- 273.15°C) può emettere la radiazione infrarossa. L'intensità di radiazione infrarossa dipende dalla temperatura dell'obiettivo. La macchina fotografica termica infrarossa converte la radiazione infrarossa invisibile in immagini infrarosse visibili secondo la differenza della temperatura o la differenza di radiazione fra l'obiettivo ed i precedenti o fra le varie parti dell'obiettivo.

Dopo l'assorbimento della radiazione infrarossa alle lunghezze d'onda specifiche, la differenza di radiazione infrarossa causerà fra il gas ed i precedenti.

Il rivelatore infrarosso di rilevazione di fuga di gas con il filtro a banda stretta incorporato riceve soltanto la banda infrarossa vicino al picco di assorbimento dell'infrarosso del gas e può convertire il gas in immagini infrarosse visibili con la differenza di radiazione fra il gas ed i precedenti.

La macchina fotografica ottica della rappresentazione del gas può individuare rapidamente il gas senza temporaneamente fermare la linea di produzione identificando la differenza di radiazione infrarossa fra il gas ed i precedenti e prevedendo il gas se la perdita esiste ed esattamente localizza la fonte di perdita.
