xRisoluzione | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Dimensione | 20x20x10.4mm |
Evidenziare | Modulo non raffreddato di registrazione di immagini termiche del VOx,Modulo industriale di termografia,Modulo termico dell'alto VOx di definizione |

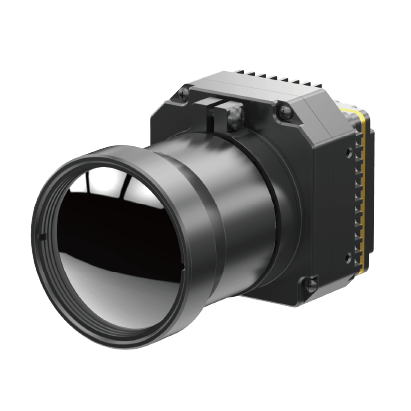

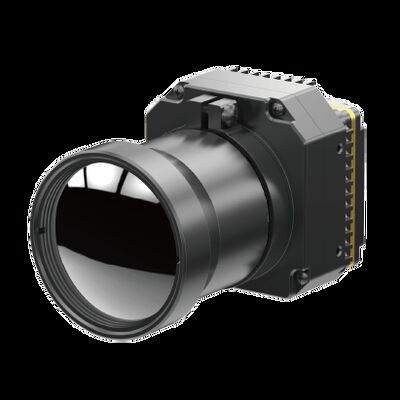

Modulo non raffreddato ad alta definizione di registrazione di immagini termiche del VOx per termografia industriale
PLUG1212R è uno del modulo infrarosso non raffreddato della macchina fotografica di serie di PLUG-R sviluppato da tecnologia dei sensori globale (GST). È basato sul rivelatore infrarosso non raffreddato di GST1212M con il circuito professionale di elaborazione dei segnali e la piattaforma di elaborazione di immagini, completamente trasforma la radiazione infrarossa dell'obiettivo nei dati della temperatura. La sua misura della temperatura è disponibile e la gamma di temperature può essere personalizzabile, che soddisfanno le richieste specifiche della termografia industriale.
Il modulo non raffreddato di registrazione di immagini termiche del VOx di HD LWIR 1280x1024/12μm offre un'ampia gamma di misura della temperatura, permettendo alle diverse applicazioni nei campi quale ispezione industriale, alla sorveglianza ed alla sicurezza. Con una gamma di temperature che riguarda entrambe le temperature sotto zero (- 20℃) e gli ambienti ad alta temperatura (fino a 550), questo modulo accomoda le richieste di vari scenari di registrazione di immagini termiche.
- Passo del pixel: 12μm
- Risoluzione: 1280x1024
- Campo: 8μm -14μm
- Alta sensibilità: NETD<30mk>
- Gamma di temperature: -20℃~150℃, 100℃~550℃
- Accuratezza di temperatura: ±2℃ o ±2%
- Alta affidabilità & forte adattabilità ambientale.
Modello | PLUG1212R |
Prestazione del rivelatore di IR | |
Risoluzione | 1280x1024 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz |
Tempo di partenza | <25s> |
Video analogico | / |
Video di Digital | HDMI/RAW/YUV/BT1120 |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 5±0.5V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 56x56x40.2 |
Peso | ≤200g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 19mm/25mm |
Il modulo di immagine all'infrarosso di PLU1212R è ampiamente usato nell'elettricità di potere, nella visione artificiale, nell'ispezione della costruzione, ecc. petrochimico metallurgico.
1.How fa un rivelatore infrarosso il lavoro?
I rivelatori infrarossi funzionano percependo la radiazione elettromagnetica nella gamma infrarossa. Il meccanismo esatto di rilevazione varia secondo il tipo di rivelatore infrarosso.
I rivelatori termici funzionano misurando il mutamento di temperatura causato assorbendo la radiazione infrarossa. Per esempio, i microbolometers consistono di una matrice degli elementi resistenti minuscoli che sono sensibili riscaldare. Quando la radiazione infrarossa è assorbita dal rivelatore, induce la temperatura dell'elemento resistente ad aumentare, con conseguente cambiamento nella resistenza elettrica che può essere individuata e convertita in immagine.
I rivelatori del fotone, d'altra parte, funzionano convertendo i fotoni dalla radiazione infrarossa in segnali elettrici. Due tipi comuni di rivelatori del fotone sono rivelatori e fotoconduttori fotovoltaici. I rivelatori fotovoltaici generano una tensione quando i fotoni infrarossi sono assorbiti, mentre i fotoconduttori aumentano la loro conducibilità quando i fotoni sono assorbiti.
I rivelatori infrarossi possono anche utilizzare altri meccanismi di rilevazione, quali pyroelectricity, dove i cambiamenti nella temperatura inducono una tassa in un materiale, o effetti termoelettrici, dove una differenza della temperatura fra due materiali genera una tensione.
Il segnale in uscita dal rivelatore infrarosso può essere elaborato e visualizzato come immagine, che può essere utilizzata per vari scopi, quali registrazione di immagini termiche nelle applicazioni mediche o industriali, telerilevamento dell'ambiente ed esame termico nei sistemi di sicurezza.
