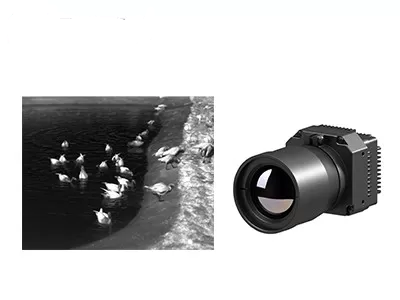

Il centro termico migliorato della macchina fotografica di precisione e di chiarezza HD 1280x1024
PLUG1212R è uno del modulo infrarosso non raffreddato della macchina fotografica di serie di PLUG-R sviluppato da tecnologia dei sensori globale (GST). È basato sul rivelatore infrarosso non raffreddato di GST1212M con il circuito professionale di elaborazione dei segnali e la piattaforma di elaborazione di immagini, completamente trasforma la radiazione infrarossa dell'obiettivo nei dati della temperatura. La sua misura della temperatura è disponibile e la gamma di temperature può essere personalizzabile, che soddisfanno le richieste specifiche della termografia industriale.
Il modulo non raffreddato di registrazione di immagini termiche del VOx di HD LWIR 1280x1024/12μm offre un'ampia gamma di misura della temperatura, permettendo alle diverse applicazioni nei campi quale ispezione industriale, alla sorveglianza ed alla sicurezza. Con una gamma di temperature che riguarda entrambe le temperature sotto zero (- 20℃) e gli ambienti ad alta temperatura (fino a 550), questo modulo accomoda le richieste di vari scenari di registrazione di immagini termiche.
- Passo del pixel: 12μm
- Risoluzione: 1280x1024
- Campo: 8μm -14μm
- Alta sensibilità: NETD<30mk>
- Gamma di temperature: -20℃~150℃, 100℃~550℃
- Accuratezza di temperatura: ±2℃ o ±2%
- Alta affidabilità & forte adattabilità ambientale.
Modello | PLUG1212R |
Prestazione del rivelatore di IR | |
Risoluzione | 1280x1024 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz |
Tempo di partenza | <25s> |
Video analogico | / |
Video di Digital | HDMI/RAW/YUV/BT1120 |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 5±0.5V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 56x56x40.2 |
Peso | ≤200g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 19mm/25mm |
Il modulo di immagine all'infrarosso di PLU1212R è ampiamente usato nell'elettricità di potere, nella visione artificiale, nell'ispezione della costruzione, ecc. petrochimico metallurgico.
1. Come fa un microbolometer lavoro?
Un microbolometer è un tipo di sensore termico utilizzato nei dispositivi di registrazione di immagini termiche. Individua la radiazione infrarossa utilizzando i cambiamenti nella resistenza elettrica causata tramite le variazioni della temperatura.
Qui è come un microbolometer funziona:
Un microbolometer consiste ad un di un elemento materiale infrarosso sensibile minuscolo chiamato un pixel. Ogni pixel è essenzialmente una resistenza termica micro di taglia che è fatta da un materiale con la conducibilità termica eccellente, la capacità a calore ridotto ed il coefficiente ad alta temperatura della resistenza (TCR). Il materiale più comune utilizzato per i microbolometers è l'ossido del vanadio (VOx) o silicio amorfo.
