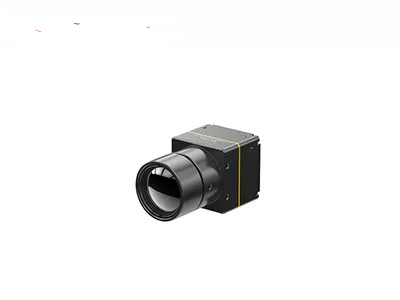

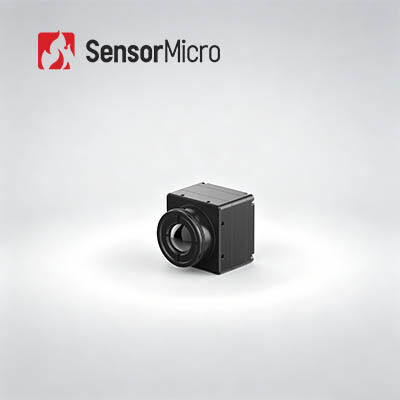

Modulo di imaging termico LWIR non raffreddato 640x512/12μm con elevata sensibilità termica
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN612RG2 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Consumo energetico | 0.65W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| NET | ≤25mK/F1,0/25℃ | Frequenza fotogrammi | 25Hz/30Hz |
| Evidenziare | Modulo di telecamera ad alta sensibilità termica,640x512 Modulo termico non raffreddato LWIR,Modulo di imaging termico 12um |
||
Descrizione di prodotto
Modulo di imaging termico non raffreddato LWIR 640x512/12µm con alta sensibilità termica
Panoramica del prodotto
Il nucleo della telecamera per la misurazione della temperatura a infrarossi ad alta precisione COIN612RG2 utilizza l'avanzato detector a infrarossi ApexCore 640*512/12µm, caratterizzato da dimensioni ultra-compatte e consumo energetico ultra-basso. Dotato di tecnologia di elaborazione del segnale professionale e algoritmi maturi di misurazione della temperatura, offre un monitoraggio della temperatura in tempo reale, stabile e accurato con un'accuratezza di misurazione di ±2°C o ±2%. Supportando i principali protocolli di comunicazione seriale, diverse interfacce di uscita video tra cui USB2.0, DVP, LVDS e BT.656, e una gamma completa di obiettivi ottici personalizzabili, questo modulo riduce significativamente la barriera allo sviluppo secondario.
Caratteristiche principali
- Funzionalità completa, design conveniente: Sviluppato utilizzando il detector a infrarossi a livello di wafer ApexCore con NETD≤25mK; combina FPA ampiamente utilizzato con algoritmi avanzati di elaborazione delle immagini per una migliore qualità dell'immagine; accuratezza della misurazione della temperatura fino a ±2°C o ±2%, supportando intervalli da -20°C a 150°C e da 100°C a 550°C, con estensioni personalizzabili
- Compatto e leggero, alta efficienza con basso consumo energetico: Dimensioni: 25,4*25,4*15,7 mm; Peso: 15±1 g; Consumo energetico: ≤0,65 W
- Configurazioni multiple, integrazione rapida: Obiettivi ottici opzionali per soddisfare diverse esigenze applicative; supporta interfacce di uscita immagine USB2.0/DVP/LVDS/BT.656; uscita dati immagine RAW/YUV/TMP con controllo porta seriale
Specifiche tecniche
| Modello | COIN612RG2 |
|---|---|
| Indicatori detector IR |
Materiale sensibile: VOx Risoluzione: 640*512 Dimensione pixel: 12µm Risposta spettrale: 8µm ~ 14µm NETD tipico: ≤25mK/F1.0/25°C |
| Elaborazione delle immagini |
Frequenza fotogrammi digitale: 25/30Hz Tempo di avvio: 6s Video analogico: PAL/NTSC Video digitale: RAW/YUV422/TMP Algoritmo immagine: Correzione non uniformità (NUC), Riduzione rumore 3D (3DNR), Soppressione rumore 2D (DNS), Compressione gamma dinamica (DRC), Miglioramento bordi (EE) Visualizzazione immagine: 10 tipi (Bianco caldo/Lava/Rosso ferro/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Elettrico |
Interfaccia esterna standard: 50 pin: DF40C-50DP-0.4V(51), (HRS, maschio) Scheda di espansione USB: USB3.0/USB2.0/VPC/USB2.0&VPC Interfaccia di comunicazione: TTL-232/USB2.0 Interfaccia video digitale: DVP8/DVP16/USB2.0/BT.656/LVDS Tensione di alimentazione: 4,5~5,5 V Consumo energetico tipico: 0,65 W |
| Misurazione della temperatura |
Temperatura operativa: -10°C~+50°C Intervallo di misurazione della temperatura: -20°C~150°C, 100°C~550°C; Supporto personalizzazione ed espansione Accuratezza misurazione temperatura: ±2°C o ±2% (il maggiore dei due) Misurazione temperatura parziale: Supporta l'output del valore massimo, minimo e medio delle aree di misurazione della temperatura SDK: Android/Windows/Linux; Realizza analisi e conversione del flusso video da grigio a temperatura |
| Meccanico |
Dimensioni nucleo nudo: 25,4*25,4*15,7 mm Peso nucleo nudo: 15±1 g |
| Adattabilità ambientale |
Temperatura operativa: -40°C~+70°C Temperatura di stoccaggio: -45°C~+85°C Umidità: 5%~95%, senza condensa Vibrazione: 5,35grms, Vibrazione casuale, 3 assi Impatto: Onda sinusoidale semi-completa, 40g/11ms, Direzione impatto 3 assi, 6 direzioni Certificazione: ROHS2.0/REACH |
| Obiettivo ottico |
Obiettivo ottico: Fuoco fisso atermico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm Livello di protezione: IP67 (lente frontale) |
Applicazioni industriali
Il modulo di imaging termico è applicato in termografia, visione industriale, antincendio e soccorso, sorveglianza di sicurezza, osservazione all'aperto, visione artificiale, elettronica di consumo e campi correlati.
Servizi personalizzati
- Personalizzazione del prodotto: Regola le configurazioni e adatta gli algoritmi per soddisfare i requisiti specifici del settore
- Supporto tecnico e formazione in loco: Fornisce ai clienti principali formazione pratica sull'installazione del sistema e sull'operatività
- Innovazione congiunta per nuovi prodotti e mercati: Collabora con i clienti per co-sviluppare soluzioni innovative per applicazioni a infrarossi
Domande frequenti
1. Gli infrarossi possono essere utilizzati per il risparmio energetico?
Sì, la tecnologia a infrarossi può essere utilizzata per il risparmio energetico. I sensori a infrarossi possono rilevare la presenza o il movimento di persone in una stanza, consentendo il controllo automatico dei sistemi di illuminazione, riscaldamento e raffreddamento. Ciò aiuta a ridurre al minimo il consumo energetico operando solo quando necessario.
2. Come funziona l'imaging termico?
L'imaging termico funziona utilizzando una telecamera speciale che rileva la radiazione infrarossa. La telecamera misura l'intensità della radiazione emessa dagli oggetti e assegna colori o valori di scala di grigi diversi per rappresentare temperature diverse. Queste variazioni di temperatura vengono quindi visualizzate come un'immagine per l'osservazione e l'analisi.
3. Quali sono le applicazioni dell'imaging termico?
L'imaging termico ha varie applicazioni in diversi settori. È comunemente utilizzato nelle ispezioni elettriche, ispezioni di edifici e case, sorveglianza e sicurezza, antincendio, diagnostica medica, ispezioni industriali e osservazione della fauna selvatica.
