Modulo termico a infrarossi LWIR VOx 384x288 / 12μm non raffreddato con progettazione senza obturatore
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iSE412 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 384x288/12μm | NET tipico | ≤ 30mK |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Frequenza fotogrammi digitali | 50Hz |
| Orario di avvio | 6S | Video digitale | YUV420/YUV422/RGB888/RAW |
| Evidenziare | Il centro del modulo della macchina fotografica di LWIR,modulo della macchina fotografica di 640x512 LWIR,Modulo non raffreddato della macchina fotografica |
||
Descrizione di prodotto

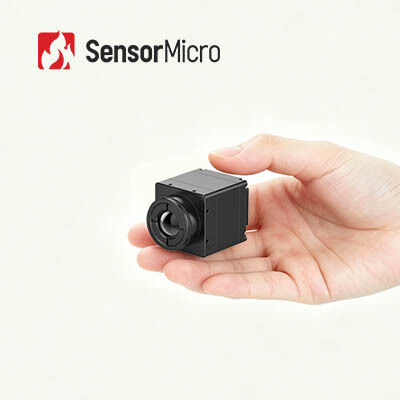

Modulo termico a infrarossi LWIR VOx 384x288 / 12μm non raffreddato, nucleo della fotocamera di imaging termico
Visualizzazione del prodotto
L'iSE412 fa parte dei moduli di telecamera termica non raffreddati della serie iSE, con un rilevatore a infrarossi FPA non raffreddato da 384x288 / 12 μm, circuiti di elaborazione del segnale professionale,e algoritmi avanzati di elaborazione delle immagini.
Questo modulo termico a infrarossi è progettato per l'osservazione industriale e le applicazioni di imaging a infrarossi.Supporta parametri di imaging regolabili per soddisfare i diversi requisiti operativi e fornisce, immagini termiche dettagliate con prestazioni costanti.
Caratteristiche principali
- Disegno senza scatola per una visione più fluida
- Nessuna calibrazione dell'otturatore durante il funzionamento, eliminando il balbuzieo dell'immagine comune nei sistemi tradizionali basati sull'otturatore
- Il funzionamento silenzioso assicura un utilizzo discreto senza rumori meccanici
- Compatto e leggero, flessibile per l'integrazione
- Dimensioni totali del sistema minori di 25,4 × 25,4 × 22,7 mm, peso del nucleo nudo ≤ 26±1,5 g
- La progettazione strutturale a risparmio di spazio consente una disposizione e un'integrazione flessibili del sistema
- Integrazione senza soluzione di continuità, ricca di caratteristiche
- Supporta algoritmi a super risoluzione, picture-in-picture, OSD personalizzabile, modalità di riposo, calibrazione con un solo clic e compatibilità con vari display Micro OLED
- Compatibile con lenti ottiche multiple e componenti di estensione per un facile sviluppo secondario e personalizzazione del sistema
Specificativi del prodotto
| Modello | iSE412 | |
| Indicatori dei rilevatori IR | ||
| Materiale sensibile | VOx | |
| Risoluzione | 384×288 | |
| Dimensione dei pixel | 12 μm | |
| Risposta spettrale | 8 μm ~ 14 μm | |
| NETD tipica | ≤ 30mK | |
| Trattamento delle immagini | ||
| Pixel efficaci | 384×288 | |
| Tasso di fotogramma digitale | 50 Hz | |
| Tempo di avvio | 6s | |
| Video digitale | L'indice di emissione deve essere conforme al regolamento (CE) n. 1225/2009. | |
| Algoritmo immagine | NUC/DRC/DNS/DDE/SFFC | |
| Senza chiusura | Sostenuto | |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) | |
| Direzione dell' immagine | L'orizzontale/verticale/diagonale | |
| Zoom digitale | 1x/2x/4x/8x | |
| Luminosità dell' immagine | Automatico/manuale | |
| Contrasto delle immagini | Automatico/manuale | |
| Modalità di compensazione | Manuale | |
| Altri dispositivi | ||
|
Interfaccia esterna standard
|
50 pin: BP040SB-50-0114-B-R0
|
|
| Interfaccia di comunicazione | TTL-232/USB2.0 | |
| Interfaccia video digitale | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Componenti di estensione | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfaccia elettrica | ||
| Tensione di alimentazione | 2.7V~5.3V | |
| Consumo tipico di energia | 0.8W@50Hz@23±3°C | |
| Meccanica/Lente | ||
| Dimensione del nucleo nudo ((mm) | 25.4 x 25.4 x 22.7 | φ36 × 24.3 |
| Peso del nucleo nudo ((g) | 26±1.5 | 28±1.5 |
| Lenti ottiche |
Fuso fisso atermico: 4,9/9,1/13/19 mm
|
Fuso atermico fisso: 25 mm/35 mm
|
| Componenti dell'otturatore | Opzionale | |
| Vibrazione | 5.35g, Vibrazione casuale, 3 assi | |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte | 1500 g@0,4 ms |
| Livello di protezione | IP67 ((Lente anteriore) | |
| Adattabilità all'ambiente | ||
| Temperatura di funzionamento | -40°C~+70°C | |
| Temperatura di conservazione | -45°C~+85°C | |
| Umidità | 5% ~ 95%, non condensante | |
| Certificazione | RoHS2.0/REACH | |
Applicazioni industriali
- Visione industriale
- Fuoco e soccorso
- Sorveglianza della sicurezza
- Osservazione all'aria aperta
- Visione artificiale
- Elettronica di consumo
Domande frequenti
Quali sono i vantaggi dei rilevatori infrarossi non raffreddati?
I rilevatori di piano focale a infrarossi non raffreddati non richiedono dispositivi di raffreddamento e possono funzionare a temperatura ambiente.peso leggero, lunghezza di vita e basso costo.
Quali sono le considerazioni chiave per un rilevatore/modulo termico a infrarossi per la vostra applicazione?
Tra le considerazioni principali figurano:
- Risoluzione del rivelatore
- Dimensione dei pixel
- Il NETD
- Qualità dell'immagine
- Le opzioni dell'obiettivo
- Il consumo di energia
- Dimensioni e peso
- L'interfaccia meccanica ed elettrica
- Il bilancio
