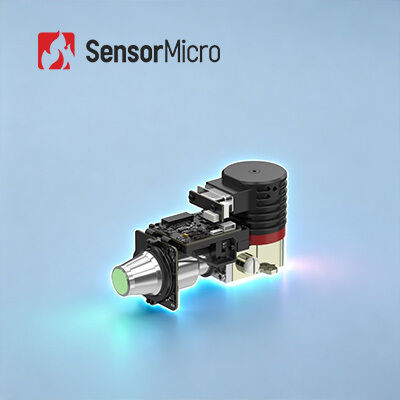

Modulo Telecamera MCT MWIR con Rivelatore IR Raffreddato da 15 µm 640x512
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS G615MA |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/15μm | NET | 16 mK(F2); 18kK(F4) |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μm | Frequenza fotogrammi | 1~ 120Hz, regolabile |
| Potenza costante (23 ℃) | ≤8,5 W. | Tempo di raffreddamento (23 ℃) | ≤6min30s |
| Evidenziare | 640x512 ha raffreddato il rivelatore di Ir,17mK ha raffreddato il rivelatore di Ir,modulo della macchina fotografica di 5V MWIR |
||
Descrizione di prodotto
Modulo Telecamera IR Raffreddato MCT MWIR da 15 µm 640x512
Panoramica del Prodotto
L'EYAS G615MA rappresenta un acceleratore per l'integrazione di detector IR raffreddati MCT MWIR da 640x512 / 15 µm, progettato per semplificare i processi di sviluppo e test per i clienti OEM.
I moduli AD raffreddati della serie EYAS incorporano funzionalità di pre-amplificatore per convertire i segnali analogici dai detector IR raffreddati in output di flusso video digitale. Disponibile in vari formati di risoluzione e bande d'onda, l'EYAS G615MA integra specificamente un detector MWIR raffreddato da 640x512/15 µm con tecnologia cryocooler RS058.
Questo modulo di imaging termico raggiunge frame rate fino a 120Hz e supporta molteplici modalità operative tra cui snapshot, ITR/IWR, finestre e anti-blooming. La proximity board integrata consente test di accettazione rapidi e uno sviluppo secondario accelerato, riducendo significativamente i tempi di sviluppo per moduli e prodotti completi basati su detector IR raffreddati.
Caratteristiche Principali
- Conversione Analogico-Digitale, Sviluppo Accelerato - Basato su detector IR raffreddati MWIR da 640x512 con circuito AD integrato per la conversione analogico-digitale e design integrato dimensionalmente coerente
- Infrarosso Raffreddato a Onda Media per Elevata Versatilità - Tecnologia di raffreddamento a onda media con eccellente coerenza e fornitura stabile, caratterizzato da risoluzione mainstream per un'ampia adattabilità
- Prestazioni Eccellenti, Integrazione Facile - L'interfaccia Cameralink emette dati grezzi a 16 bit con controllo tramite porta seriale, frame rate elevato regolabile da 1 a 120 Hz per catturare bersagli in rapido movimento
Specifiche del Prodotto
| Modello | EYAS G615MA |
|---|---|
| Indicatori | |
| Risoluzione | 640*512 |
| Dimensione Pixel | 15 µm |
| Risposta Spettrale | 3.7 µm ±0.2 µm ~ 4.8 µm ±0.2 µm |
| NETD Detector IR (23°C) | 16mK(F2); 18mK(F4) |
| Modalità Operativa | |
| Frame Rate | 1~120Hz, regolabile |
| Modalità Operativa | Snapshot, Modalità di Integrazione ITR/IWR, Anti-blooming, Modalità Finestra |
| Elettrico | |
| Interfaccia Esterna Standard | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| Video Digitale | CameraLink a 16 bit (Modalità Base CameraLink) |
| Sincronizzazione Esterna | CC1: Sincrono di frame esterno |
| Comunicazione | CameraLink UART (Default)/ RS232 (personalizzabile) Baud rate: 9600bps (Default) |
| Alimentazione | Scheda AD: 5V Cryocooler: 24V |
| Potenza Stabile (23°C) | ≤8.5W |
| Tempo di Raffreddamento (23°C) | ≤6min30s |
| Dimensioni (mm) | 142*59*78 |
| Peso (g) | ≤650 |
| Temperatura Operativa | -40°C ~ +71°C |
Applicazioni Industriali
Il modulo di imaging termico EYAS G615MA trova ampia applicazione in molteplici settori, tra cui il Test Non Distruttivo (NDT), il Monitoraggio Ambientale, la Sorveglianza a Lunga Distanza, la Ricerca Scientifica e varie applicazioni di ispezione industriale.
Domande Frequenti
1. Come scegliere la risoluzione appropriata del detector infrarosso?
La scelta dipende dalle esigenze del prodotto e dalle applicazioni effettive, con il prezzo che è un fattore di considerazione significativo. Per applicazioni in cui i requisiti di qualità dell'immagine sono moderati, possono essere adatti detector infrarossi a risoluzione inferiore come 120x90, 256x192 o 400x300. Per applicazioni che richiedono immagini eccezionalmente nitide per scopi specializzati come il monitoraggio remoto, si raccomandano detector a risoluzione più elevata di 1280x1024.
2. Cos'è un detector MCT/HgCdTe?
MCT (Mercurio-Cadmio-Tellururo), noto anche come HgCdTe, è un composto chimico costituito da tellururo di cadmio (CdTe) e tellururo di mercurio (HgTe), comunemente utilizzato nelle applicazioni fotodetector. I detector MCT/HgCdTe sono detector fotoconduttivi che operano in ambienti criogenici e sono in grado di rilevare radiazioni infrarosse. Questi detector dimostrano una sensibilità superiore rispetto ai sensori termici.
3. Quali sono i vantaggi dei detector infrarossi raffreddati?
I detector a piano focale infrarossi raffreddati operano a basse temperature mantenute da sistemi di raffreddamento per dewar del detector (DDC). Offrono una sensibilità migliorata, consentendo il rilevamento di variazioni di temperatura più sottili rispetto ai detector infrarossi non raffreddati. Questi sistemi possono rilevare, identificare e riconoscere oggetti a distanze estese superiori a dieci chilometri. Il complesso design strutturale dei detector raffreddati comporta costi relativamente più elevati rispetto alle alternative non raffreddate.
