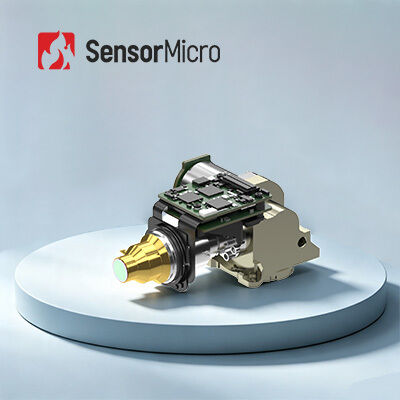

Modulo Telecamera Raffreddato EYAS G615MB MWIR con Risoluzione 640x512 e Pixel da 15µm per Facile Integrazione

  • EYAS G615MB MWIR Cooled Camera Module with 640x512 Resolution and 15μm Pixel Size for Easy Integration
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello EYAS G615MB
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512/15μm NET 20 mK(F4); 25 mK(F5,5)
Gamma spettrale 3,7~4,8μm Misurare 122×86×60mm
Tempo di raffreddamento (23 ℃) ≤5min30s Peso ≤ 400 g
Evidenziare

Modulo infrarosso di registrazione di immagini termiche di MWIR

,

modulo infrarosso di registrazione di immagini termiche 640x512

,

modulo termico di 15μM MWIR
Lasciate un messaggio
Descrizione di prodotto
EYAS G615MB Modulo di imaging termico a infrarossi MWIR raffreddato
Modulo termico ad infrarossi raffreddato MCT MWIR 640x512/15 μm

I moduli AD raffreddati della serie EYAS dispongono di una funzionalità di pre-amplificatore per convertire i segnali analogici dai rilevatori IR raffreddati in uscita di flusso video digitale.Disponibile in vari formati di risoluzione e bande d'onda per soddisfare le diverse esigenze di applicazione.

Il modulo AD raffreddato EYAS G615MB integra un rivelatore a infrarossi raffreddato MWIR da 640×512/15μm con una scheda di circuito AD e un criocolante Stirling rotativo RS046.Questo modulo converte i segnali di uscita analogici da rivelatori a infrarossi raffreddati in flussi video digitali fornendo potenza di azionamento e tempistica di controlloProgettato per aiutare i clienti OEM a testare e verificare rapidamente i rilevatori, semplifica l'integrazione tra rilevatori a infrarossi raffreddati e sistemi completi, accelerando significativamente il progresso dello sviluppo.

Come fornitore di rilevatori a infrarossi e produttore OEM di nuclei termici a infrarossi, forniamo ai clienti varie soluzioni di imaging termico mature ed efficaci.

Caratteristiche principali
  • Conversione analogico-digitale, sviluppo accelerato- basato su rilevatori a infrarossi raffreddati MWIR da 640x512 con circuito AD integrato per la conversione analogico-digitale.
  • Infrarossi raffreddati a media onda per una grande versatilità- raffreddamento a media onda con eccellente consistenza e alimentazione stabile.
  • Performance eccellente, facile integrazioneInterfaccia Cameralink con output di dati grezzi a 16 bit con controllo delle porte seriali.
Specificativi del prodotto
Modello EYAS G615MB
Indicatori
Risoluzione 640×512
Dimensione dei pixel 15 μm
Risposta spettrale 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Detettore IR NETD ((23°C) 20mK ((F4)
25mK ((F5.5)
Modalità di funzionamento
Frequenza di fotogramma 1~ 100Hz, regolabile
Modalità di funzionamento Foto di scena
Moduli di integrazione ITR/IWR
Antifioritura
Modalità Windows
Altri dispositivi
Interfaccia esterna standard 60 pin: 37201-SM060-032W1R01
5 pin: A1257WR-S-5P-LCP
Video digitale 16 bit CameraLink (modalità CameraLink Base)
Sincronizzazione esterna CC1: telaio esterno sincrono
Comunicazione CameraLink UART (Default) / RS232 (personalizzabile)
Baud rate: 9600bps (default)
Fornitore di energia Disegno AD: 5V
Cryocooler: 12V
Potenza costante (23°C) ≤ 8,5 W
Tempo di raffreddamento (23°C) ≤5min30s
Dimensione (mm) 122 × 86 × 60
Peso (g) ≤ 400
Temperatura di funzionamento -40°C~+71°C
Applicazioni industriali

Il modulo di imaging termico EYAS G615MB è ampiamente utilizzato in molti settori, tra cui NDT, monitoraggio ambientale, sorveglianza a lungo raggio, ricerca scientifica e altro ancora.

Portfolio di prodotti diversificato
  • Ampia gamma di formati di prodotto- una selezione completa di rilevatori a infrarossi, nuclei di telecamere e moduli per soddisfare le varie esigenze di integrazione.
  • Ricca varietà di prodotti- Multipli risoluzioni di array, dimensioni di pixel, bande d'onda e combinazioni di opzioni di lente che offrono una maggiore flessibilità per diverse applicazioni.
  • Prestazioni eccezionali- immagini chiare, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità, progettate per una vasta gamma di sfide ambientali.
  • Facile integrazione- Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
1Quali sono i vantaggi dei rilevatori infrarossi non raffreddati?

I rilevatori di piano focale a infrarossi non raffreddati funzionano senza dispositivi di raffreddamento e a temperatura ambiente.lunga durata di vita, e costi più bassi.

2Quali sono le considerazioni chiave per un rilevatore infrarosso / modulo termico per la vostra applicazione?
  • Risoluzione del rivelatore
  • Dimensione dei pixel
  • Il NETD
  • Qualità dell'immagine
  • Le opzioni dell'obiettivo
  • Il consumo di energia
  • Dimensioni e peso
  • L'interfaccia meccanica ed elettrica
  • Il bilancio
