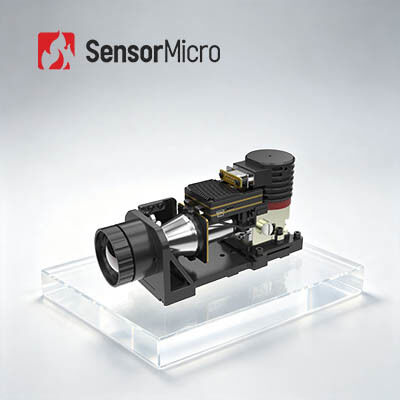

Modulo di imaging termico MWIR raffreddato con risoluzione 640x512 e dimensione di pixel di 25μm per alta sensibilità 10mK NETD

  • Cooled MWIR Thermal Imaging Module with 640x512 Resolution and 25μm Pixel Size for High Sensitivity 10mK NETD
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello GAVINGC625MC
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Tecnologia Infrarossi Frequenza fotogrammi 50Hz/100Hz
Risoluzione 640x512/25μm Rilevatore IR NETD(23℃) 10 mK(F2)
Gamma spettrale 3,7~4,8μmMW Misurare 148×59×81mm
Evidenziare

Modulo della macchina fotografica di HgCdTe MWIR

,

Modulo 640x512 della macchina fotografica di MWIR
Lasciate un messaggio
Descrizione di prodotto
Modulo MWIR di imaging termica raffreddato 640x512/25μm per telecamere termiche portatili
Visualizzazione del prodotto

La serie GAVIN GC rappresenta la piattaforma standard di moduli a infrarossi raffreddati, disponibile in vari formati di risoluzione, bande d'onda e opzioni di lenti ottiche continue.Il GAVIN GC625MC è un core di fotocamera infrarossa raffreddata MWIR premium che integra un rivelatore MWIR da 640×512/25μm.

Con la sua grande dimensione di pixel di 25 μm, questo modulo fornisce una maggiore area di rilevamento delle radiazioni infrarosse e un rapporto segnale-rumore superiore rispetto alle alternative dello stesso formato.Equipaggiato con più algoritmi di elaborazione delle immagini integrati, fornisce immagini a infrarossi chiare anche nel buio totale o in condizioni meteorologiche avverse.

Caratteristiche principali
  • Risoluzione normale, qualità dell'immagine eccezionale- Alimentato da un rivelatore a infrarossi raffreddato MWIR da 640x512/25 μm per una qualità dell'immagine stabile e ampia compatibilità
  • Performance del segnale superiore- dimensioni di pixel di 25 μm forniscono immagini più chiare e un rapporto segnale/rumore (SNR) più elevato
  • Processo avanzato delle immagini- Integra DRC, riduzione del rumore 2D/3D e miglioramento del bordo (EE) per una chiarezza superiore
  • Alta affidabilità e sensibilità- La tecnologia di imaging termico raffreddato MWIR garantisce un'eccellente adattabilità e coerenza
  • Straordinaria sensibilità termica- NETD ≤ 10mK per misurazioni precise della temperatura
  • Facile integrazione e configurazione flessibile- Supporta l'interfaccia CameraLink con uscita di dati di immagine RAW/YUV e più configurazioni ottiche di zoom continuo
Specificativi del prodotto
Modello GAVIN GC625MC
Risoluzione 640x512
Dimensione dei pixel 25 μm
Cryocooler RS079
Risposta spettrale 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Detettore IR NETD ((23°C) 10mK ((F2)
Frequenza di fotogramma 50 Hz/100 Hz
Zoom digitale Zoom digitale continuo da 1 × a 8 ×
Direzione dell' immagine Flip orizzontale/verticale/diagonalmente
Algoritmo immagine RDC, riduzione del rumore delle immagini 2D/3D, EE
Video analogo PAL/NTSC
Video digitale Standard: DVP/LVDS/USB2.0@50Hz
Opzione: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra ottica monomodo/Fibra ottica multimodo
Sincronizzazione esterna Standard: LV-TTL
Opzione: RS422/LVDS
Comunicazione Standard: USB2.0/LV-TTL
Opzione: RS422/CAN/USB3.0/GigE
Fornitore di energia 24V±4V
Consumo di energia costante ((23°C) ≤ 18W
Tempo di raffreddamento ((23°C) ≤ 9 min
Dimensione ((mm) 148×59×81
Peso ((g) ≤ 730
Temperatura di funzionamento -40°C~+71°C
Opzioni di lente 40 mm/F2
Applicazioni industriali

Il modulo di telecamera a infrarossi termico GAVIN GC625MC è ampiamente utilizzato in molti settori, tra cui NDT (Non Destructive Testing), monitoraggio ambientale, sorveglianza a lungo raggio, ricerca scientifica,e varie applicazioni industriali.

Servizio standardizzato
  • Documentazione completa- Manuali di prodotto, guide di installazione e riferimenti di selezione per un'implementazione senza soluzione di continuità
  • Assistenza allo sviluppo e ai test- Esame integrato di campioni, valutazione delle prestazioni e verifica dei parametri
  • Toolkit per sviluppatori avanzati- SDK, API, algoritmi e strumenti di debug per l'integrazione profonda
  • Supporto tecnico a distanza- Supporto 24 ore su 24, 7 giorni su 7, con risposta rapida e risoluzione tempestiva di problemi critici
  • Garanzia completa- parti originali e rigida adesione al processo per ripristinare prestazioni ottimali
Domande frequenti
Come scegliere la giusta risoluzione del rilevatore a infrarossi?
Per le applicazioni di base in cui la qualità dell'immagine non è fondamentale, i rilevatori a risoluzione inferiore (120x90, 256x192,400x300) può essere sufficientePer le applicazioni che richiedono un'elevata chiarezza, come il monitoraggio remoto, sono raccomandati rilevatori ad alta risoluzione come 1280x1024.
Come scegliere il giusto pseudo colore per le immagini termiche?

La palette grigio-bianca è più adatta per bersagli con piccole differenze di temperatura.

La tavolozza rosso e blu funziona meglio per identificare i punti problematici nelle scene.

Il rosso di ferro serve come palette di colori standard per l'industria energetica.

Nota:Le misure effettive della temperatura termica rimangono invariate indipendentemente dalla scelta della tavolozza di colori.

Come scegliere una lente termica ad infrarossi adatta?

Lenti standard- Adatto a bersagli normali a distanze adeguate

Teleobiettivo- Ideale per obiettivi relativamente piccoli visti da lunghe distanze

Lenti grandangolari- Migliore per vedere più dettagli di oggetti a distanza ravvicinata

Macro Lenti- Progettati per obiettivi molto piccoli a distanza ravvicinata, come i circuiti di chip
