Modulo non raffreddato 256x192/12μm di registrazione di immagini termiche per la videocamera di sicurezza
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iLC212 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 256x192 | Consumo energetico | 700 mW |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| NET | ≤65mK | Frequenza fotogrammi | 25Hz/30Hz |
| Evidenziare | Modulo non raffreddato di registrazione di immagini termiche,Modulo 256x192 di registrazione di immagini termiche |
||
Descrizione di prodotto

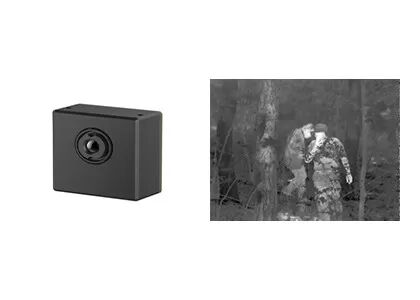

Modulo di imaging termico 256x192/12μm non raffreddato per telecamere di sicurezza
Descrizione del prodotto
In quanto rappresentante del nucleo termico della fotocamera a basso costo, il modulo di imaging IR non raffreddato iLC212 è molto adatto ai clienti che hanno requisiti rigorosi di piccole dimensioni,peso leggero e prezzo molto basso nel settore della sicurezza e del monitoraggio.
L'iLC212 include un rilevatore a infrarossi di dimensioni eccezionalmente ridotte (WLP) da 256x192 / 12μm che cattura lo spettro a onde lunghe (LWIR) che va da 8 a 14μm.
Grazie al suo SWaP-C completamente ottimizzato, il modulo della telecamera termica iLC212 può essere integrato in telecamere di sicurezza con monitoraggio a grande angolo e misurazione della temperatura a distanza ravvicinata.
Caratteristiche principali
- Applicazioni SWaP-C completamente ottimizzate
- Adatto a vari prodotti a infrarossi
- un'ampia gamma di applicazioni per l'imaging termico
- Basso consumo energetico
Specificativi del prodotto
| Modello | iLC212 |
| Performance del rilevatore IR | |
| Materiale | Ossido di vanadio non refrigerato |
| Risoluzione | 256×192 |
| Dimensione dei pixel | 12 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Trattamento delle immagini | |
| Video digitale | RAW/YUV/BT656; supporto per la trasmissione video USB2.0; supporto per la misurazione della temperatura |
| Tasso di fotogramma digitale | 25 Hz/30 Hz |
| Visualizzazione dell'immagine | Nero-caldo/bianco-caldo/pseudo-colore |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore dell'immagine 3D (3DNR) Riduzione del rumore 2D (DNS) Compressione a intervallo dinamico (DRC) Aumento dell'EE |
| Tempo di avvio | ≤ 3 s |
| Misurazione della temperatura | |
| Intervallo di temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | -20°C~+150°C, supporto per l'ampliamento e la personalizzazione della gamma di misurazione della temperatura |
| Accuratezza della misurazione della temperatura | ±3°C/±3% (prendi il valore più grande) @23°C±5°C; la distanza di misurazione della temperatura è di 1,5 m |
| Misurazione regionale della temperatura | Supporta qualsiasi misurazione della temperatura di area, valore massimo, valore minimo e valore medio dell'area di uscita |
| SDK | Versione Windows / Linux, analisi del flusso video e conversione da grigio a temperatura |
| Interfaccia elettrica | |
| Interfaccia esterna | 30pin_HRS connettore Input di potenza Video digitale RS232-TTL/USB2.0 GPIO ecc. |
| Comunicazione | RS232-TTL/USB2.0 |
| Componente di espansione | Consiglio VPC |
| Software per PC | |
| Software ICC | Modulo di controllo e schermo video |
| Sistema di alimentazione | |
| Fornitore di energia | DC 3,3 V±0,1 V |
| Consumo di energia | Stato stazionario: 0,70 W/3,3 V @ 23±3°C |
| Proprietà fisica | |
| Connettori | Modello di connettore esterno: DF40C-30DP-0.4V (51), (HRS-maschio) Modello di connettore di accoppiamento: DF40C (2.0)-30DS-0.4V (51), (HRS-femminile) |
| Dimensione | 21 mm × 21 mm × 12,8 mm (compresa la lente da 3,2 mm) |
| Peso | 80,9 g ± 0,5 g (compresa la lente da 3,2 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C+70°C |
| Temperatura di conservazione | -45°C+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Resistenza agli urti e alle vibrazioni | Impatto: mezza onda sinusoidale, 40 g/11 ms, 3 assi, 6 direzioni Vibrazione: 5,35 grammi, 3 assi |
| Certificazione | RoHS2.0/REACH |
| Lenti | |
| Lenti opzionali | 3.2mm/F1.1, HFOV: 55,6±2,8°; Rivestimento: AR |
Applicazioni industriali
Il modulo di imaging termico iLC212 è applicato al campo della sicurezza e del monitoraggio, è adatto per essere integrato nella fotocamera nascosta, nella fotocamera digitale, nella fotocamera a cupola, nella fotocamera a scatola ecc.
La nostra linea di prodotti
Un'ampia gamma di formati di prodotto, compresi i rilevatori a infrarossi, i nuclei delle fotocamere e i moduli per soddisfare vari requisiti di integrazione.
Ricca varietà di prodotti
Le risoluzioni multiple di array, le dimensioni dei pixel, le bande d'onda e le combinazioni di opzioni di lente offrono una maggiore flessibilità per diverse applicazioni.
Prestazioni eccezionali
Immagini chiare, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità, progettate per funzionare in una vasta gamma di sfide ambientali.
Facile integrazione
Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
1Come scegliere una risoluzione adeguata del rilevatore a infrarossi?
Se la qualità dell'immagine non è elevata, la qualità dell'immagine può essere ridotta.si può scegliere il rivelatore a infrarossi con bassa risoluzioneSe hai bisogno di un'immagine molto chiara per alcuni scopi speciali, come il monitoraggio remoto, puoi scegliere un rivelatore ad alta risoluzione a infrarossi di 1280x1024.
2Come scegliere il giusto pseudo colore per le immagini termiche?
- Il bianco grigio è più adatto per il bersaglio con piccola differenza di temperatura
- Il rosso e il blu sono più adatti per la scena in cui è necessario trovare i punti problematici.
- Il rosso di ferro e' la palette di colori standard dell'industria energetica.
Nota: non importa quale palette scegli, la temperatura termica non cambierà affatto.
3. Come scegliere una lente termica per telecamere ad infrarossi adatta?
- L'obiettivo standard può raggiungere bersagli normali a distanza adeguata
- per il teleobiettivo, è adatto per bersagli relativamente piccoli e da lungo raggio
- Per vedere più dettagli di oggetti a distanza ravvicinata, l'obiettivo grandangolare è meglio.
- Le lenti macro sono per vedere bersagli molto piccoli a distanza ravvicinata, come circuiti di chip.
