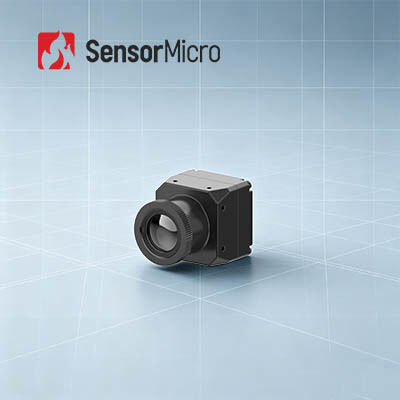

Modulo termico non raffreddato ultra compatto con risoluzione 640×512 e dimensioni pixel di 8μm per immagini di alta qualità

  • Ultra Compact Uncooled Thermal Module with 640×512 Resolution and 8μm Pixel Size for High-Quality Imaging
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello MICO608
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512 /8μm NET ≤30mK
Gamma spettrale 8~14μm Dimensioni (mm) 22,2×22,2×23,9 (con obiettivo da 6 mm)
Video digitale USB/MIPI Video analogico PAL(predefinito)/NTSC
Evidenziare

Modulo termico non raffreddato con la lente di 9.1mm

,

Modulo termico non raffreddato con la lente di 13mm

,

Modulo termico della macchina fotografica con la lente di 19mm
Lasciate un messaggio
Descrizione di prodotto
Modulo termico non raffreddato ultra compatto 640 × 512/8μm
Panoramica del prodotto

MICO608 è un nucleo termico ultracompatto alimentato dal rilevatore a infrarossi ApexCore 640 × 512/8μm. Integra una scheda di elaborazione delle immagini ad alte prestazioni, molteplici opzioni di obiettivi e un design strutturale robusto in un pacchetto compatto. Supportando uscite video sia analogiche che digitali, consente un'integrazione perfetta con le piattaforme backend per fornire immagini termiche stabili e di alta qualità con un'eccezionale flessibilità del sistema.

Ottimizzato per SWaP (dimensioni, peso e potenza), MICO608 combina un ingombro compatto, un design leggero e un basso consumo energetico senza compromettere le prestazioni. È particolarmente adatto per la sicurezza e la sorveglianza, la misurazione della temperatura industriale, la visione notturna e l'integrazione di sistemi integrati dove compattezza e affidabilità sono essenziali.

Caratteristiche principali
  • Compatibilità mainstream, conveniente
    • Dotato di rilevatore a infrarossi ApexCore 640×512/8μm, che fornisce immagini termiche chiare con un eccezionale rapporto costo-prestazioni
    • Integrato con un chip ASIC dedicato per un'elevata efficienza energetica
  • Design SWaP ottimizzato
    • Dimensione in sezione: solo 22,2×22,2×23,9 mm (inclusa una lente da 6 mm)
    • Pesa solo 17±1,5 g
    • Basso consumo energetico: 680 mW
  • Sviluppo semplice e integrazione rapida
    • Uscita video analogica nativa o video digitale, che supporta entrambi gli standard CVBS/USB/MIPI: non è richiesto alcuno sviluppo aggiuntivo
    • Montaggio semplice con uno sforzo di progettazione strutturale minimo
Specifiche del prodotto
Modello MICO608
Rilevatore IR
Materiale sensibile VOx
Risoluzione 640×512
Dimensione pixel 8 µm
NET ≤30mK/F1,0/25℃
Risposta spettrale 8~14μm
Lente ottica
Messa a fuoco/Fa# 3.2/F1.0 | 6mm/F1.0 | 8,7 mm/F1,0
FOV 91°(O)×73°(V) | 47,7°(O)×38,2°(V) | 33°(O)×26°(V)
Campo di rilevamento (8 pixel) 99 m (persona alta 5'11")
360 m (veicolo 4 m × 3 m)
Tipo Messa a fuoco fissa atermica
Prima sigillatura/rivestimento della lente IP67
Elaborazione delle immagini
Video analogico PAL(predefinito)/NTSC
Video digitale USB/MIPI
Frequenza fotogrammi 25Hz/30Hz
Orario di avvio ≤6s
Algoritmo di immagine NUC/DRC/DNS/DDE/SFFC
Pseudo colore 11 tipi - personalizzabili
Interfaccia elettrica
Interfaccia esterna standard Interfaccia 3PIN (A1251-WV-S-3P) | Interfaccia 9PIN (A1251-WV-S-9P) | Interfaccia 26PIN (DF56C-26S-0.3V-51)
Interfaccia video CVBS | USB | MIPI
Alimentazione elettrica
Tensione di alimentazione CC: 5 V ~ 24 V
Consumo energetico costante ≤680mW@5V, 23±3℃
Meccanico
Misurare 22,2 mm×22,2 mm×23,9 mm (incluso un obiettivo da 6 mm)
Peso 17±1,5 g
Adattabilità ambientale
Temperatura operativa -40℃~+70℃
Temperatura di conservazione -45℃～+85℃
Umidità 5%~95%, senza condensa
Vibrazione Vibrazione casuale, 5,35 g, 3 assi
Impatto Mezza onda sinusoidale, 40 g/11 ms, 3 assi, 6 direzioni
Certificazione RoHS2.0/Reach
Applicazioni industriali

Il modulo termico MICO608 può essere utilizzato in termografia, monitoraggio della sicurezza, antincendio e salvataggio, attività all'aperto, AIoT, hardware intelligente, ADAS e altro ancora.

Servizio standardizzato
  • Documentazione completa:Manuali dei prodotti, guide di installazione e riferimenti alla selezione. Inizia senza congetture.
  • Assistenza allo sviluppo e al test:Test integrati sui campioni, valutazione delle prestazioni e verifica dei parametri semplificati.
  • Kit di strumenti per sviluppatori avanzati:SDK, API, algoritmi e strumenti di debug per un'integrazione profonda.
  • Supporto tecnico remoto:Supporto 24 ore su 24, 7 giorni su 7: risposta rapida e risoluzione tempestiva dei problemi critici.
  • Garanzia:Parti originali e rigoroso rispetto del processo per ripristinare prestazioni ottimali.
Domande frequenti
Cos'è la termografia a infrarossi?
La termografia è una nuova ed efficace tecnologia di metodo diagnostico non invasivo basato sul rilevamento della temperatura superficiale dell'oggetto. La radiazione infrarossa (IR) emessa da un oggetto viene registrata e visualizzata sotto forma di una mappa di distribuzione della temperatura.
A cosa serve la termografia a infrarossi?
L'immagine termica a infrarossi può essere utilizzata per eseguire ispezioni domestiche, determinare difetti strutturali, guasti elettrici, guasti meccanici, cambiamenti fisiologici in persone e animali e molto altro ancora.
Quali sono i vantaggi della termografia a infrarossi?

Per i test non distruttivi, è semplice da testare e la risposta rapida senza danni, il che si traduce in un risparmio sui costi, un aumento dell'efficienza del lavoro, una riduzione della manodopera e dell'ammortamento delle attrezzature.

Per la termografia medica, è molto efficace individuare i problemi nascosti nel corpo umano, sicura al 100% senza radiazioni e dolore, che è uno strumento ideale per lo screening sanitario precoce.
