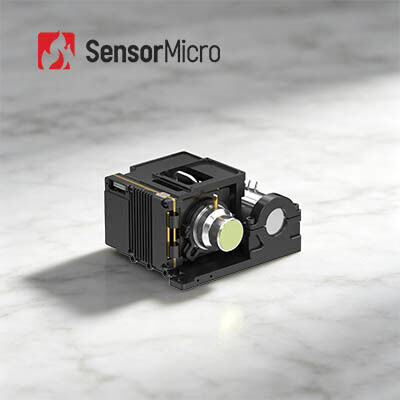

Modulo di immagini termiche MWIR ad alta frequenza di fotogramma 50Hz con risoluzione 1024×768 e tecnologia HOT

  • High Frame Rate 50Hz MWIR Thermal Imaging Module with 1024×768 Resolution and HOT Technology
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello GAVINGC1010HMG
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Tipo Modulo fotocamera raffreddato Frequenza fotogrammi 50Hz
Risoluzione 1024×768/10μm Rilevatore IR NETD (23℃) 20 mK (F2); 25 mK (F4)
Misurare 87×94×54,5 mm Lunghezza d'onda media 3,7~4,8μm
Evidenziare

Modulo di imaging termico MWIR 15um

,

Modulo di immagini termiche a 100 Hz

,

Moduli di telecamere raffreddate HgCdTe
Lasciate un messaggio
Descrizione di prodotto
Modulo MWIR per l'imaging termico ad alta frequenza di immagine raffreddato HOT 1024×768/10μm
Visualizzazione del prodotto

Il nucleo della fotocamera a infrarossi GAVIN GC1010HMG è dotato di un rilevatore a infrarossi raffreddato ad onde medie 1024×768, 10μm HOT.la sua FPA più grande e l'architettura pixel più piccola migliorano la risoluzione spaziale e la visibilità dei dettagli per immagini termiche più chiareGli algoritmi di elaborazione delle immagini di nuova generazione integrati forniscono flussi video costanti e ad alta fedeltà.

Utilizzando la tecnologia HOT per il funzionamento ad alta temperatura di 150 K (tempo di raffreddamento ≤ 4 min), l'unità ottiene eccellenti caratteristiche SWaP con dimensioni fisiche di 87 × 94 × 54.5 mm e un peso di soli 460 gUna suite completa di interfacce digitali tra cui CameraLink, USB3.0, GigE, HDMI, SDI, MIPI e fibra ottica è disponibile, insieme all'uscita video RAW/YUV configurabile.

Progettato per l'integrazione del sistema senza soluzione di continuità, questo nucleo è adatto per dispositivi portatili, carichi mobili e missioni di monitoraggio continuo a lungo raggio con rigidi limiti di volume,peso e consumo di energia.

Caratteristiche principali
Qualità superiore con FPA più grande e pixel più piccoli
  • Sviluppato sulla base di un rilevatore infrarosso raffreddato HOT MWIR di grande formato da 1024×768/10μm, che fornisce immagini chiare e un ampio campo visivo
  • Equipaggiato con algoritmi di elaborazione delle immagini di nuova generazione tra cui DRC, riduzione del rumore 2D/3D e miglioramento del bordo EE per una qualità dell'immagine superiore
  • Dimensioni di pixel più piccole di 10 μm forniscono una risoluzione spaziale più elevata e un migliore rapporto segnale/rumore
Ottimizzazione SWaP guidata dalla tecnologia HOT
  • Supporta il funzionamento ad alta temperatura a 150 K, con tempo di raffreddamento ≤ 4 min
  • Dimensioni compatte: 87×94×54.5mm, peso leggero: 460g
Interfacce ricche, facile integrazione
  • Supporta le interfacce CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fibra ottica
  • Flessibile uscita di immagine RAW/YUV
Specificativi del prodotto
Modello GAVIN GC1010HMG
Risoluzione 1024×768
Dimensione dei pixel 10 μm
Risposta spettrale 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Detettore IR NETD (23°C) 20mK (F2); 25mK (F4)
Frequenza di fotogramma 50 Hz
Zoom digitale Zoom digitale continuo da 1 × a 8 ×
Direzione dell' immagine Flip orizzontale/verticale/diagonalmente
Algoritmo immagine RDC, riduzione del rumore delle immagini 2D/3D, EE
Video analogo PAL/NTSC
Video digitale Standard: DVP/LVDS/USB2.0
Opzione: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra ottica monomodo/Fibra ottica multimodo
Sincronizzazione esterna Standard: LV-TTL
Opzione: RS422/LVDS
Comunicazione Standard: USB2.0/LV-TTL
Opzione: RS422/CAN/USB3.0/GigE
Fornitore di energia 12V±1V
Consumo di energia costante (23°C) ≤ 8W
Tempo di raffreddamento (23°C) ≤ 4 minuti
Dimensione (mm) 87 per 94 per 54.5
Peso (g) ≤ 460
Temperatura di funzionamento -40°C~+71°C
Opzioni di lente Focalizzazione fissa: 25 mm/F2
Applicazioni industriali

Il modulo di telecamera termica GAVIN GC1010HMG è ampiamente utilizzato in molti settori quali la TND, il monitoraggio ambientale, la sorveglianza a lungo raggio, la ricerca scientifica ecc.

La nostra linea di prodotti
  • Alta sensibilità e prestazioni eccellenti
  • Tecnologia leader mondiale nell'industria infrarossa
  • Disponibili vari rilevatori a infrarossi - sia rilevatori IR non raffreddati che raffreddati in diversi formati e dimensioni di pixel
  • Produzione in volume per garantire una consegna rapida - tre linee di produzione con una capacità di produzione annua fino a milioni di rilevatori
Domande frequenti
Cos'è l'imaging termico a infrarossi?
L'imaging termico a infrarossi è un metodo che utilizza radiazioni infrarosse ed energia termica per raccogliere informazioni sugli oggetti, al fine di formulare immagini di essi,o ottenere informazioni di temperatura degli oggetti, anche in ambienti di scarsa visibilità.
In quali settori sono utilizzati i rilevatori a infrarossi a pianta focale?
Il rilevatore del piano focale a infrarossi è il componente principale del sistema di imaging termico ed è la chiave per rilevare, identificare e analizzare le informazioni infrarosse degli oggetti.Ha una vasta gamma di applicazioni nel traffico, l'ispezione, il monitoraggio della sicurezza, la meteorologia, la medicina e altre industrie.
Quali sono le caratteristiche dei rilevatori di piano focale a infrarossi raffreddati e non raffreddati?
I rilevatori del piano focale a infrarossi possono essere suddivisi in rilevatori del piano focale a infrarossi raffreddati e rilevatori del piano focale a infrarossi non raffreddati.Il rilevatore a infrarossi raffreddato funziona in un ambiente vuoto a bassa temperatura con elevata sensibilità e può distinguere differenze di temperatura più sottili, mentre il rivelatore di piano focale a infrarossi non raffreddato non ha bisogno di un ambiente criogenico e può funzionare a temperatura ambiente.
Come scegliere una lente termica ad infrarossi adatta?
  • L'obiettivo standard può raggiungere bersagli normali a distanza adeguata
  • Per il teleobiettivo, è adatto per obiettivi che sono relativamente piccoli e devono essere visti da una lunga distanza
  • Per vedere più dettagli di oggetti a distanza ravvicinata, l'obiettivo grandangolare è migliore
  • Lenti macro sono per vedere un bersaglio molto piccolo da vicino, come il circuito del chip
