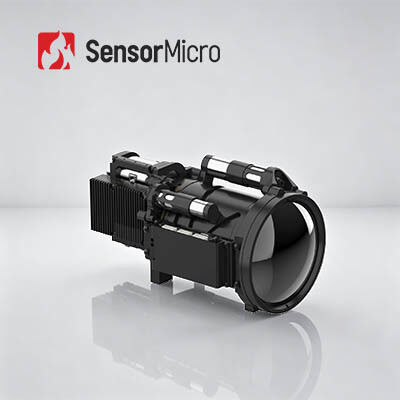

Nucleo della fotocamera a infrarossi MWIR raffreddato con risoluzione 640x512 e dimensione pixel di 15μm per funzionamento ad alta temperatura 150K
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVINGC615HMG |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/15μm | Rilevatore IR NETD (23℃) | 20 mK (F4) |
|---|---|---|---|
| Gamma spettrale | 3.7μm±0.2μm ∙4.8μm±0.2μm | Misurare | 71×55×84 mm |
| Tempo di raffreddamento (23 ℃) | ≤3min30s | Alimentazione elettrica | 12V±1V |
| Evidenziare | L'alto centro della macchina fotografica di sensibilità MWIR,Il centro della macchina fotografica del bordo MWIR di prossimità,MCT ha raffreddato i moduli della macchina fotografica |
||
Descrizione di prodotto
MWIR raffreddato 640x512/15μm Infrarosso Camera Core Operazione ad alta temperatura 150K
Visualizzazione del prodotto
Alimentato da un rilevatore raffreddato MWIR HOT da 640×512/15μm e da algoritmi di elaborazione delle immagini premium, il nucleo della fotocamera a infrarossi GAVIN GC615HMG ridefinisce l'imaging termico compatto ad alte prestazioni.Con raffreddamento veloce, consumi di energia ultra bassi e dimensioni miniaturizzate, offre un'eccellente efficienza SWaP.
GC615HMG supporta lo sviluppo secondario senza sforzo e l'integrazione del sistema senza soluzione di continuità, perfetto per dispositivi di imaging portatili, sistemi di carico utile mobili,e scenari di monitoraggio continuo a lungo termine con dimensioni rigorose, potenza e requisiti di rilevamento a lungo raggio.
Caratteristiche principali
- FPA principale, immagini chiare:Sviluppato basandosi su un rilevatore infrarosso raffreddato HOT MWIR di grande formato 640×512/15μm, offrendo un'eccellente versatilità.Riduzione del rumore 2D/3D, ed edge enhancement (EE), offrendo immagini più chiare.
- Ottimizzazione SWaP di tecnologia HOT leader:Supporta il funzionamento ad alta temperatura fino a 150K, con tempo di raffreddamento ≤ 3min30s. Dimensioni compatte: 71×55×84 mm, peso: 350g, consumo di energia: 7W.
- Interfacce ricche, facile integrazione:Supporta le interfacce CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fibra ottica.
Specificativi del prodotto
| Modello | GAVIN GC615HMG |
|---|---|
| Indicatori di prestazione |
Risoluzione:640×512 Dimensione dei pixel:15 μm Cryocooler:RS058 Risposta spettrale:30,7 μm±0,2 μm 4,8 μm±0,2 μm Detettore IR NETD (23°C):20mK (F4) |
| Trattamento delle immagini |
Framerate:50 Hz (F4) / 30 Hz (F5.5) Zoom digitale:Zoom digitale continuo da 1 × a 8 × Direzione immagine:Flip orizzontale/verticale/diagonalmente Algoritmo immagine:RDC, riduzione del rumore delle immagini 2D/3D, EE |
| Altri dispositivi |
Video analogo:PAL/NTSC Video digitale:Standard: DVP/LVDS/USB2.0 Opzione: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra ottica monomodo/Fibra ottica multimodo Sincronizzazione esterna:Standard: LV-TTL Opzione: RS422/LVDS Comunicazione:Standard: USB2.0/LV-TTL Opzione: RS422/CAN/USB3.0/GigE Fornitore di alimentazione:12V±1V Consumo di energia costante (23°C):≤ 7W Tempo di raffreddamento (23°C):≤3min30s |
| Fisica |
Dimensione (mm):71 × 55 × 84 Peso (g):≤ 350 Temperatura di funzionamento:-40°C~+71°C |
| Lenti ottiche |
Opzioni dell'obiettivo: Focalizzazione fissa: 25 mm/F2 Zoom continuo: 18~275mm/F5.5, 110~1100mm/F5.5, 15~300mm/F4, 23~450mm/F4 |
Applicazioni industriali
Il modulo di imaging termico GAVIN GC615HMG è ampiamente utilizzato in molti settori quali la TND, il monitoraggio ambientale, la sorveglianza a lungo raggio, la ricerca scientifica, ecc.
I nostri vantaggi
- Profonda competenza tecnica:Con molti anni di esperienza nella ricerca, nello sviluppo e nell'applicazione della tecnologia dei sensori a infrarossi, abbiamo costruito forti capacità nella progettazione di chip, nella fabbricazione di wafer,imballaggio e sperimentazioneLa nostra solida base ci consente di fornire continuamente prodotti innovativi e affidabili che rispondono alle mutevoli richieste del mercato.
- Focalizzato sull'innovazione e l'attuazione pratica nel sensore a infrarossi:Ci impegniamo a guidare le innovazioni tecnologiche nell'imaging termico, spingendo costantemente i confini in NETD, SWaP e temperatura di funzionamento.I nostri prodotti sono sempre all' avanguardia nelle applicazioni di sicurezza, monitoraggio industriale, sistemi intelligenti, e altro ancora.
- Portfolio di prodotti diversificato:Sostenuto da attività di ricerca e sviluppo indipendenti e da molteplici percorsi tecnici,Offriamo una gamma completa di componenti di rilevamento a infrarossi, sia raffreddati che non raffreddati, che forniscono soluzioni su misura per una vasta gamma di settori..
- Una validazione rigorosa dell'affidabilità garantisce l'assicurazione della qualità:Sostenuti da un solido sistema di gestione della qualità, i nostri prodotti sono sottoposti a molteplici procedure di prova durante tutta la produzione per garantire stabilità e affidabilità a lungo termine.
- Servizi di supporto tecnico professionale e di sviluppo congiunto:Il nostro team di ingegneri lavora a stretto contatto con i team di ricerca e sviluppo e prodotti dei clienti per accelerare l'integrazione del sistema, migliorare l'efficienza e ridurre i tempi di commercializzazione.
Domande frequenti
1In quali settori sono utilizzati i rilevatori a infrarossi a pianta focale?
Il rilevatore del piano focale a infrarossi è il componente principale del sistema di imaging termico ed è la chiave per rilevare, identificare e analizzare le informazioni infrarosse degli oggetti.Ha una vasta gamma di applicazioni nel traffico, l'ispezione, il monitoraggio della sicurezza, la meteorologia, la medicina e altre industrie.
2Quali sono le caratteristiche dei rilevatori di piano focale a infrarossi raffreddati e non raffreddati?
I rilevatori del piano focale a infrarossi possono essere suddivisi in rilevatori del piano focale a infrarossi raffreddati e rilevatori del piano focale a infrarossi non raffreddati.Il rilevatore a infrarossi raffreddato funziona in un ambiente vuoto a bassa temperatura con elevata sensibilità e può distinguere differenze di temperatura più sottili, mentre il rivelatore di piano focale a infrarossi non raffreddato non ha bisogno di un ambiente criogenico e può funzionare a temperatura ambiente.
3Cos'è l'imaging termico a infrarossi?
In natura, tutti gli oggetti la cui temperatura è superiore allo zero assoluto (-273°C) possono irradiare raggi infrarossi.Utilizzando il rivelatore della telecamera a infrarossi per misurare la differenza di temperatura della radiazione a infrarossi tra il bersaglio stesso e lo sfondo, si possono ottenere diverse immagini a infrarossi, che sono anche chiamate immagini termiche.
4Come funzionano i rilevatori a infrarossi?
Le radiazioni infrarosse emesse dal bersaglio entrano nella gamma di rilevamento del rilevatore termico.Poi il rilevatore a infrarossi converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico, e poi attraverso l'amplificazione e l'elaborazione video, forma l'immagine a infrarossi che può essere osservata ad occhio nudo.
5Quali sono i vantaggi dei rilevatori a infrarossi raffreddati?
Il rivelatore del piano focale a infrarossi raffreddato funziona a bassa temperatura fornita da un rivelatore dewar cooler (ddc).Ha un'alta sensibilità e può distinguere differenze di temperatura più sottili di un rilevatore infrarosso non raffreddatoPuò rilevare, identificare e riconoscere oggetti a una distanza molto lunga che è di più di dieci chilometri di distanza.La struttura del rivelatore raffreddato è molto complessa, il che comporta un costo relativamente elevato rispetto al rivelatore non raffreddato.
