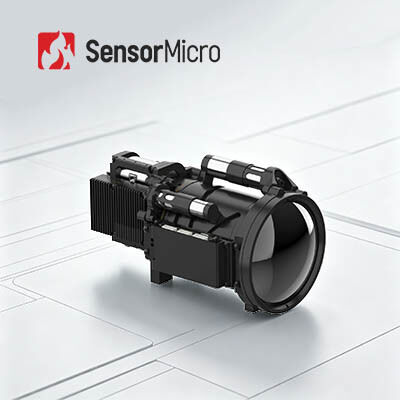

Modulo di telecamera termica a infrarossi MWIR HOT raffreddato con risoluzione 640x512 e picco di pixel di 15 μm
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVINGC615HMG |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Tipo | Nucleo della fotocamera a infrarossi raffreddato HOT MWIR | Risoluzione | 640x512/15μm |
|---|---|---|---|
| Rilevatore IR NETD (23℃) | 20 mK (F4) | Misurare | 71×55×84 mm |
| Lunghezza d'onda media | 3.7μm±0.2μm ∙4.8μm±0.2μm | Caratteristiche | Integrazione facile |
| Evidenziare | Moduli raffreddati 30um della macchina fotografica,320x256 30um ha raffreddato i moduli della macchina fotografica,Modulo infrarosso della macchina fotografica dell'OEM |
||
Descrizione di prodotto
Modulo termocamera a infrarossi HOT MWIR 640x512 / 15μm raffreddato
Panoramica del prodotto
GAVIN GC615HMG è un nucleo per telecamera a infrarossi raffreddato MWIR operabile ad alta temperatura costruito su un rilevatore FPA con risoluzione 640×512 e passo pixel di 15μm. Adottando algoritmi avanzati DRC, riduzione del rumore 2D/3D e algoritmi di miglioramento dei bordi, il modulo offre immagini termiche ad alta chiarezza, basso rumore e alta fedeltà. La sua tecnologia HOT proprietaria supporta una temperatura operativa massima di 150K e un raffreddamento rapido ≤3min30s, pur mantenendo parametri SWaP ottimizzati: dimensioni 71×55×84 mm, peso 350 g e consumo energetico tipico di 7 W.
Caratteristiche principali
- FPA tradizionale, immagini nitide- Sviluppato sulla base di un rilevatore a infrarossi raffreddato HOT MWIR di grande formato 640×512/15μm con eccellente versatilità. Dotato di algoritmi di elaborazione delle immagini di nuova generazione tra cui DRC, riduzione del rumore 2D/3D e miglioramento dei bordi per una nitidezza dell'immagine superiore.
- Ottimizzazione SWaP leader della tecnologia HOT- Supporta il funzionamento ad alta temperatura fino a 150K con tempo di raffreddamento ≤3min30s. Design compatto: dimensioni 71×55×84 mm, peso 350 g e consumo energetico 7 W.
- Interfacce ricche, integrazione semplice- Supporta interfacce CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/fibra ottica con opzioni flessibili di output delle immagini RAW/YUV.
Specifiche del prodotto
| Modello | GAVINGC615HMG |
|---|---|
| Indicatori di prestazione | Risoluzione: 640×512 Dimensione pixel: 15μm Crioraffreddatore: RS058 Risposta spettrale: 3,7μm±0,2μm～4,8μm±0,2μm Rilevatore IR NETD (23℃): 20mK (F4) |
| Elaborazione delle immagini | Frequenza fotogrammi: 50 Hz (F4)/30 Hz (F5,5) Zoom digitale: zoom digitale continuo da 1× a 8× Direzione dell'immagine: Capovolgi orizzontalmente/verticalmente/diagonalmente Algoritmo immagine: DRC, riduzione del rumore immagine 2D/3D, EE |
| Elettrico | Video analogico: PAL/NTSC Video digitale: Standard: DVP/LVDS/USB2.0 Opzione: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra ottica monomodale/Fibra ottica multimodale Sincronizzazione esterna: Standard: LV-TTL, Opzione: RS422/LVDS Comunicazione: Standard: USB2.0/LV-TTL, Opzionale: RS422/CAN/USB3.0/GigE Alimentazione: 12 V ± 1 V Consumo energetico costante (23 ℃): ≤7 W Tempo di raffreddamento (23 ℃): ≤3min30s |
| Fisico | Dimensioni: 71×55×84 mm Peso: ≤350 g Temperatura operativa: -40 ℃ ~ + 71 ℃ |
| Opzioni di lenti ottiche | Messa a fuoco fissa: 25 mm/F2 Zoom continuo: 18~275 mm/F5.5, 110~1100 mm/F5.5, 15~300 mm/F4, 23~450 mm/F4 |
Applicazioni industriali
Il modulo di imaging termico GAVIN GC615HMG è ampiamente utilizzato in molte aree tra cui NDT, monitoraggio ambientale, sorveglianza a lungo raggio, ricerca scientifica e altre applicazioni industriali.
I nostri vantaggi
- Personalizzazione del prodotto- Regolare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
- Supporto tecnico e formazione in loco- Fornire ai clienti principali la configurazione pratica del sistema e la formazione operativa
- Innovazione congiunta per nuovi prodotti e mercati- Collaborare con i clienti per co-sviluppare soluzioni applicative a infrarossi innovative
Domande frequenti
1. In quali settori vengono utilizzati i rilevatori a infrarossi a matrice sul piano focale?
Il rilevatore del piano focale a infrarossi è il componente principale dei sistemi di imaging termico ed è essenziale per rilevare, identificare e analizzare le informazioni a infrarossi degli oggetti. Ha ampie applicazioni nel traffico, nell'ispezione, nel monitoraggio della sicurezza, nella meteorologia, nella medicina e in altri settori.
2. Quali sono le caratteristiche dei rilevatori a infrarossi sul piano focale raffreddati e non raffreddati?
I rilevatori a infrarossi sul piano focale si dividono in tipi raffreddati e non raffreddati. I rilevatori a infrarossi raffreddati funzionano in ambienti sotto vuoto a bassa temperatura con elevata sensibilità e possono distinguere differenze di temperatura più sottili. I rilevatori a infrarossi sul piano focale non raffreddati funzionano a temperatura ambiente senza richiedere ambienti criogenici.
3. Come funzionano i rilevatori a infrarossi?
La radiazione infrarossa emessa dai target entra nel campo di rilevamento del rilevatore termico. Il rilevatore a infrarossi converte i segnali di radiazione di diversa intensità in corrispondenti segnali elettrici, che vengono poi amplificati ed elaborati per formare immagini a infrarossi visibili ad occhio nudo.
4. Quali sono i vantaggi dei rilevatori a infrarossi raffreddati?
I rilevatori a infrarossi raffreddati sul piano focale funzionano a basse temperature fornite dai dispositivi di raffreddamento del dewar del rilevatore (DDC). Offrono un'elevata sensibilità e possono distinguere differenze di temperatura più sottili rispetto ai rilevatori non raffreddati. Possono rilevare, identificare e riconoscere oggetti a distanze superiori a dieci chilometri. La struttura complessa dei rilevatori raffreddati comporta costi relativamente più elevati rispetto ai rilevatori non raffreddati.
