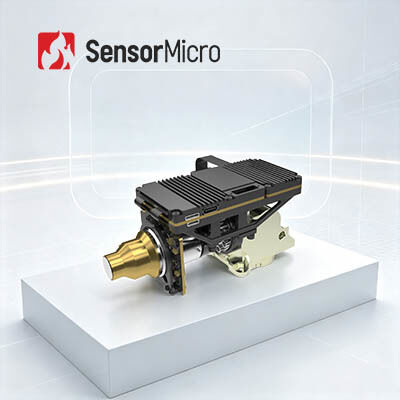

Modulo Termico Raffreddato con Risoluzione 640x512 e Pixel da 15µm, Rivelatore Infrarosso MWIR con Criorefrigeratore RS046
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | GAVINGC615MB |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/15μm | Rilevatore IR NETD (23℃) | 20 mK(F4); 25 mK(F5,5) |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μmMW | Frequenza fotogrammi | 50Hz/100Hz |
| Misurare | 120×84×60mm | Peso | ≤ 440 g |
| Evidenziare | Il rivelatore ha raffreddato il modulo termico 640x512,MWIR ha raffreddato il modulo termico 15μM,Moduli infrarossi della macchina fotografica di MCT |
||
Descrizione di prodotto
Modulo Termico Raffreddato con Rivelatore Infrarosso MWIR 640x512 / 15µm
Panoramica del Prodotto
Il GAVIN GC615MB è un modulo di imaging termico a onde medie raffreddato sviluppato da SensorMicro. Integra un rivelatore infrarosso MWIR 640x512/15µm con criorefrigeratore RS046, elettronica hardware e algoritmi avanzati di elaborazione delle immagini per fornire immagini termiche nitide e chiare. Intervallo spettrale effettivo: 3.7µm～4.8µm MW.
Configurato con criorefrigeratore RS046, il GAVIN GC615MB presenta un design compatto di 120×84×60mm e un peso inferiore a 440g. Con un consumo energetico stabile fino a 10W e un'interfaccia CameraLink standard industriale, gli integratori di telecamere e sistemi a infrarossi possono facilmente progettare soluzioni complete per telecamere.
Caratteristiche Principali
- FPA Mainstream, Ampia Compatibilità: Alimentato da un rivelatore infrarosso raffreddato a onde medie 640×512/15µm per un'imaging termica dettagliata con DRC integrato, riduzione del rumore 2D/3D e algoritmi di miglioramento dei bordi
- Alta Affidabilità, Sensibilità Superiore: La tecnologia di imaging termico raffreddato MWIR garantisce un'eccellente adattabilità e coerenza con una sensibilità termica eccezionale (NETD ≤ 20mK)
- Facile Integrazione, Configurazione Flessibile: Supporta l'interfaccia CameraLink con output di dati immagine RAW/YUV e configurazioni ottiche a zoom continuo multiplo
Specifiche del Prodotto
| Modello | GAVIN GC615MB |
|---|---|
| Indicatori | |
| Risoluzione | 640×512 |
| Dimensione Pixel | 15µm |
| Criorefrigeratore | RS046 |
| Risposta Spettrale | 3.7µm±0.2µm～4.8µm±0.2µm |
| NETD Rivelatore IR (23℃) | 20mK(F4) 25mK(F5.5) |
| Elaborazione Immagini | |
| Frequenza Fotogrammi | 50Hz/100Hz |
| Modalità Dimming | Lineare/Istogramma/Misto |
| Zoom Digitale | Zoom digitale continuo da 1× a 8× |
| Direzione Immagine | Flip Orizzontale/Verticale/Diagonale |
| Algoritmo Immagine | DRC, Riduzione Rumore Immagine 2D/3D, EE |
| Elettrico | |
| Interfaccia Esterna Standard | J30JZ25 25PIN |
| Video Analogico | PAL/NTSC |
| Video Digitale | Standard: DVP/LVDS/USB2.0@50Hz Opzione: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Ottica Monomodale/Fibra Ottica Multimodale |
| Sincronizzazione Esterna | Standard: LV-TTL Opzione: RS422/LVDS |
| Comunicazione | Standard: USB2.0/LV-TTL Opzione: RS422/CAN/USB3.0/GigE |
| Alimentazione | 24V±4V |
| Consumo Energetico Stabile (23℃) | ≤10W |
| Tempo di Raffreddamento (23℃) | ≤8min |
| Dimensioni (mm) | 120×84×60 |
| Peso (g) | ≤440 |
| Temperatura Operativa | -40℃~+71℃ |
| Vibrazione | Vibrazione: Intensità trasporto ad alta velocità; Impatto: Onda Semisinusoidale, 40g/11ms, 3 Assi, 6 Direzioni, 3 Volte/Direzione |
| Obiettivo Ottico | |
| Opzioni Obiettivo | Messa a fuoco fissa: 25mm/F2 Zoom continuo: 15~300mm/F4 23~450mm/F4 |
Applicazioni Industriali
Il modulo telecamera termica a infrarossi GAVIN GC615MB è ampiamente utilizzato in NDT, Monitoraggio Ambientale, Sorveglianza a Lunga Distanza, Ricerca Scientifica e campi correlati.
La Nostra Linea di Prodotti
- Alta sensibilità e prestazioni eccellenti
- Tecnologia leader a livello mondiale nell'industria degli infrarossi
- Vari rivelatori infrarossi disponibili (sia rivelatori IR non raffreddati che raffreddati in diversi formati e dimensioni di pixel)
- Produzione di massa per garantire consegne rapide (tre linee di produzione con capacità produttiva annuale fino a milioni di rivelatori)
Domande Frequenti
A cosa serve un criorefrigeratore?
I criorefrigeratori mantengono i sensori a temperature estremamente basse per consentire l'imaging termico durante missioni a lungo termine. Molte applicazioni di fascia alta richiedono che i sensori operino a queste basse temperature per una cattura ottimale delle immagini.
Quali sono i principali fattori per misurare la qualità di un criorefrigeratore?
Lunga durata della batteria e funzionamento affidabile sono i principali indicatori di qualità. I criorefrigeratori SensorMicro presentano un ampio intervallo di temperature operative e un'eccellente affidabilità, con MTTF (Mean Time to Failures) che raggiunge le 10.000 ore per soddisfare i requisiti operativi 24/7.
Cos'è l'MTTF?
MTTF (Mean Time to Failure) misura l'affidabilità di un componente indicando la durata media prima della sostituzione. Questa metrica fornisce informazioni sulla qualità e sul valore del componente: parti più durature offrono un valore maggiore.
Quali sono le applicazioni dell'imaging termico?
La tecnologia di imaging termico a infrarossi serve principalmente per la misurazione della temperatura e le funzioni di imaging in tutte le condizioni atmosferiche. I prodotti basati su queste tecnologie sono ampiamente utilizzati nella sicurezza e nel monitoraggio, nell'ispezione industriale, nella lotta antincendio, nella manutenzione predittiva, ADAS, nella prevenzione delle epidemie e nelle applicazioni AIoT.
