Il rivelatore infrarosso di MCT MWIR ha raffreddato il modulo termico 640x512 15μM
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Ampiezza dello spettro | 3.7~4.8μm MW | Frame per secondo | 50Hz/100Hz |
Dimensione | 125x92x67mm | Peso | ≤650g |
Evidenziare | Il rivelatore ha raffreddato il modulo termico 640x512,MWIR ha raffreddato il modulo termico 15μM,Moduli infrarossi della macchina fotografica di MCT |

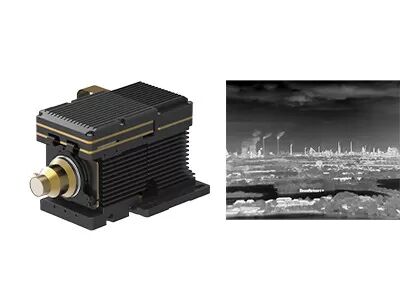

Modulo termico raffreddato con il rivelatore infrarosso di 640x512/15μm MCT MWIR
GAVIN615B è un metà di modulo raffreddato di registrazione di immagini termiche dell'onda sviluppato da tecnologia dei sensori globale (GST). Consiste di un rivelatore di 640x512/15µm HgCdTe MWIR IR con cryocooler RS046, l'elettronica dell'hardware ed i vari algoritmi di elaborazione di immagini inoltre sono inclusi già per presentare le immagini termiche taglienti e chiare. È efficace per ampiezza dello spettro da 3.7μm~4.8μm Mw.
Configurato con cryocooler RS046, il GAVIN615B è molto compatto nella dimensione, misurante 125x92x67mm nella dimensione e pesante di meno che 650g nel peso. È consumo di energia stabile è basso quanto 12w. Con l'interfaccia standard industriale del cameralink, la macchina fotografica o l'integratore di sistema infrarossa può progettare o integrare la loro propria macchina fotografica completa basata facilmente sul modulo di registrazione di immagini termiche di GAVIN615B.
- Alta sensibilità, NETD≤20mK
- Rilevazione della lunga autonomia
- Frame per secondo regolabile
- Integrazione facile nel sistema
Modello | GAVIN615B |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 15μm |
Cryocooler | RS046 |
Ampiezza dello spettro | 3.7μm~4.8μm MW |
Tempo di raffreddamento (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Elaborazione di immagini | |
Frame per secondo | 50Hz/100Hz |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | ×1/×2/×4 |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | J30JZ 25pin |
Video analogico | AMICO |
Video di Digital | 16bit RAW/YUV: 16bit DVP/Cameralink ha prodotto |
Sincronizzazione esterna | Sincronizzazione esterna della struttura: Livello RS422 |
Comunicazione | RS422, 115200bps |
Alimentazione elettrica | 20~28VDC |
Consumo di energia stabile | 12W |
Dimensione (millimetri) | 125×92×67 |
Peso | ≤650g |
Temperatura di operazione | -40°C ~ +60°C |
Grandezza di vibrazione | Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno |
Lente ottica | |
Lente facoltativa | Zoom continuo 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Il modulo infrarosso termico della macchina fotografica di GAVIN615B è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.
1. Cui un cryocooler è usato per?
Cryocoolers è macchine che tengono i sensori estremamente freddi in moda da potere prendere le immagini termiche sulle missioni a lungo termine. In molte applicazioni di qualità superiore, i sensori che catturano le immagini per richiedere estremamente - basse temperature.
2. Che cosa sono i fattori principali per misurare la qualità di Cryocooler?
La durata di vita della batteria lunga e l'operazione affidabile sono fattori principali per misurare la qualità di un cryocooler. Il cryocooler di GSTiR ha un'ampia gamma di temperatura di funzionamento e un'affidabilità eccellente. Il suo MTTF (tempo medio ai guasti) ha raggiunto a 10.000 ore, che soddisfa le richieste dell'operazione dello stivale 24*7.
3. Che cosa è MTTF?
Il MTTF (tempo medio a guasto) misura l'affidabilità di una parte. Vi mostra quanto tempo una parte dura in media prima che si rompa e dobbiate sostituirlo. Ad un livello di base, vi dice circa la qualità delle parti che state comprando. Più lungamente durano, più il valore che state ottenendo da loro.
4. Che cosa sono le applicazioni di registrazione di immagini termiche?
La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella sicurezza & nel monitoraggio, nei carichi utili del UAV, nell'ispezione industriale, nella manutenzione antincendio e premonitrice, in ADAS, nella prevenzione epidemica, in AIoT ecc.
