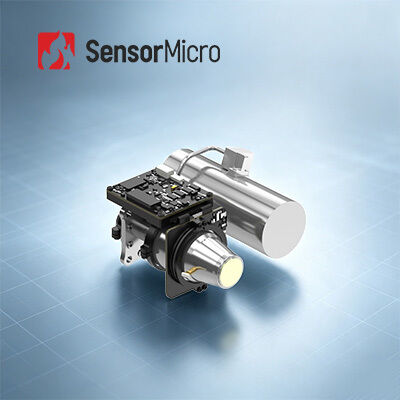

Modulo termico raffreddato MWIR con risoluzione 640x512 e pixel da 15 µm con gruppo di raffreddamento Dewar integrato
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | EYAS G615ME |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/15μm | Frequenza fotogrammi | 1~ 100Hz, regolabile |
|---|---|---|---|
| NET | 16 mK(F2); 18kK(F4) | Gamma spettrale | 3,7~4,8μm |
| Misurare | 110×105×60 mm | Peso | ≤590g |
| Evidenziare | Modulo Termico Raffreddato MWIR 640x512,Modulo Termico Raffreddato MCT MWIR,Moduli Camera MWIR Raffreddati da 15um |
||
Descrizione di prodotto
Modulo Termico Raffreddato MCT MWIR da 15 µm 640x512 con Assemblaggio Raffreddatore Dewar Integrato
Panoramica del Prodotto
Il modulo AD raffreddato EYAS G615ME è composto da un detector a infrarossi MWIR raffreddato 640x512/15 µm integrato con una scheda analogico-digitale (AD). Il modulo converte i segnali di uscita analogici dai detector raffreddati in flussi video digitali, fornendo al contempo la potenza di pilotaggio necessaria e i segnali di temporizzazione di controllo.
Alimentato da un criorefrigeratore Stirling lineare ad alte prestazioni, il modulo opera più a lungo e in modo più stabile, consentendo ai clienti OEM di valutare e convalidare rapidamente i detector a infrarossi, semplificando l'integrazione del sistema e accelerando le pipeline di sviluppo.
Caratteristiche Principali
- Conversione Analogico-Digitale, Sviluppo Accelerato - Basato su detector a infrarossi MWIR raffreddati 640×512 con circuito AD integrato per la conversione analogico-digitale; design integrato compatto con dimensioni coerenti con il detector; risoluzione mainstream per una maggiore adozione
- Criorefrigeratore Lineare per Maggiore Durata - Dotato di criorefrigeratore Stirling lineare ad alte prestazioni LS723 per una maggiore durata operativa; supporta il funzionamento continuo 24 ore su 24, 7 giorni su 7
- Prestazioni Eccellenti, Integrazione Facile - Frequenza dei fotogrammi regolabile da 1 a 100 Hz per la cattura di bersagli in rapido movimento; interfaccia Camera Link emette dati grezzi a 16 bit con controllo tramite porta seriale
Specifiche del Prodotto
| Modello | EYAS G615ME |
|---|---|
| Indicatori |
Risoluzione: 640×512 Dimensione Pixel: 15 µm Risposta Spettrale: 3.7 µm±0.2 µm～4.8 µm±0.2 µm NETD Detector IR (23℃): 16mK(F2), 18mK(F4) |
| Modalità di Funzionamento |
Frequenza Fotogrammi: 1~100Hz, regolabile Modalità di Funzionamento: Snapshot Modalità di Integrazione ITR/IWR Anti-blooming Modalità Finestra |
| Elettrico |
Interfaccia Esterna Standard: 60pin: 37201-SM060-032W1R01, 5pin: A1257WR-S-5P-LCP Video Digitale: CameraLink a 16 bit (Modalità Base CameraLink) Sincronizzazione Esterna: CC1: Sincrono esterno del fotogramma Comunicazione: CameraLink UART (Predefinito)/RS232 (personalizzabile), Baud rate: 9600bps (Predefinito) Alimentazione: Scheda AD: 5V, Criorefrigeratore: 24V Potenza Stabile (23℃): ≤14W Tempo di Raffreddamento (23℃): ≤6min30s |
| Dimensioni (mm) | 110×105×60 |
| Peso (g) | ≤590 |
| Temperatura Operativa | -40℃~+71℃ |
Applicazioni Industriali
- NDT (Test Non Distruttivi)
- Monitoraggio Ambientale
- Sorveglianza a Lunga Distanza
- Ricerca Scientifica
Servizio Standardizzato
- Documentazione Completa: Manuali del prodotto, guide all'installazione e riferimenti alla selezione per un'implementazione immediata
- Assistenza allo Sviluppo e ai Test: Test integrati di campioni, valutazione delle prestazioni e servizi di verifica dei parametri
- Toolkit Avanzato per Sviluppatori: SDK, API, algoritmi e strumenti di debug per un'integrazione approfondita
- Supporto Tecnico Remoto: Supporto 24/7 con risposta rapida e risoluzione tempestiva per problemi critici
- Garanzia: Parti originali e rigorosa aderenza ai processi per ripristinare prestazioni ottimali
Domande Frequenti
A cosa serve un criorefrigeratore?
I criorefrigeratori sono macchine che mantengono i sensori estremamente freddi in modo da poter acquisire immagini termiche durante missioni a lungo termine. In molte applicazioni di fascia alta, i sensori che acquisiscono immagini richiedono temperature estremamente basse.
Quali sono i principali fattori per misurare la qualità di un criorefrigeratore?
La lunga durata della batteria e il funzionamento affidabile sono i principali fattori per misurare la qualità di un criorefrigeratore. Il criorefrigeratore SensorMicro ha un ampio intervallo di temperature operative e un'eccellente affidabilità. Il suo MTTF (Mean Time to Failures) ha raggiunto le 10.000 ore, soddisfacendo i requisiti di funzionamento continuo 24/7.
Cos'è l'MTTF?
MTTF (Mean Time to Failure) misura l'affidabilità di un componente. Indica quanto tempo in media dura un componente prima che si guasti e debba essere sostituito. A livello base, ti dice la qualità dei componenti che stai acquistando. Più durano, maggiore è il valore che ottieni da essi.
