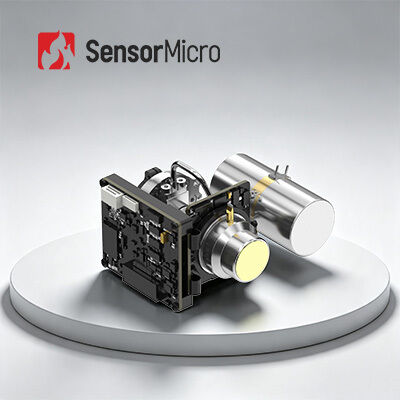

EYAS G1010HMG 1024×768 Risoluzione 10µm Pixel Pitch Modulo Infrarosso Raffreddato HOT per Integrazione Rapida

Il modulo AD raffreddato EYAS G1010HMG è costituito da un rivelatore infrarosso raffreddato a caldo da 1024×768/10μm e da una scheda di circuito AD, dotata di un criocollante Stirling rotativo RS046.Converte il segnale di uscita analogo del rivelatore a infrarossi raffreddato in un flusso video digitale, fornendo al contempo potenza di propulsione e tempistica di controllo.

Questo modulo aiuta i clienti OEM a testare e verificare rapidamente i rilevatori, semplifica il processo di integrazione tra i rilevatori a infrarossi raffreddati e i sistemi completi,e accelera significativamente i progressi dello sviluppoI moduli HOT (temperatura operativa fino a 150 K) vantano dimensioni, peso e potenza (SWaP) e affidabilità ottimizzati, che sono ideali per applicazioni leggere che richiedono una elevata stabilità.

• Formato grande, pixel piccoli:Sviluppato basandosi su un rilevatore infrarosso raffreddato HOT MWIR a piccole dimensioni, di grande formato 1024×768/10μm, fornendo dettagli di imaging più delicati
• Circuito AD integrato:La conversione analogico-digitale consente una rapida integrazione della piattaforma con dimensioni coerenti con il rilevatore
• Tecnologia HOT, ottimizzazione SWaP-C:Temperatura di funzionamento del piano focale aumentata a 150 K con dimensioni minime ≤ 72 × 87 × 51 mm, peso inferiore a 250 g e consumo di energia inferiore a 6 W
• Prestazioni eccezionali:Regolabile da 1-120 Hz, in grado di catturare bersagli in rapido movimento
• Interfaccia di collegamento della fotocamera:Dati grezzi a 16 bit con controllo delle porte seriali

Il modulo di imaging termico EYAS G1010HMG è ampiamente utilizzato in molti settori come la TND, il monitoraggio ambientale, la sorveglianza a lungo raggio, la ricerca scientifica e altro ancora.

• Documentazione completa:Manuali del prodotto, guide di installazione e riferimenti di selezione per iniziare senza indovinare
• Assistenza allo sviluppo e ai test:Test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati
• Toolkit per sviluppatori avanzati:SDK, API, algoritmi e strumenti di debug per l'integrazione profonda
• Supporto tecnico a distanza:Supporto 24 ore su 24, 7 giorni su 7, con risposta rapida e risoluzione tempestiva di problemi critici
• Garanzia:Parti originali e rigoroso rispetto del processo per ripristinare prestazioni ottimali

In base al metodo di raffreddamento, le serie di piani focali a infrarossi possono essere suddivise in rivelatori di immagini termiche raffreddati e non raffreddati.Il rivelatore a infrarossi raffreddato FPA adotta principalmente il frigorifero Dewar bottiglia/rifrigeratore ad estroglio di avvio rapido e il frigorifero a ciclo Dewar bottiglia/rifrigeratore a ciclo StirlingMentre il rivelatore IR termico FPA non raffreddato funziona a temperatura ambiente ed è il nucleo dei sistemi di imaging termico non raffreddati.I materiali più comuni sensibili al calore sono l'ossido di vanadio (Vox) e il silicio amorfo (a-Si)Il materiale di ossido di vanadio è la scelta principale nel mercato attuale a causa del suo elevato coefficiente di resistenza alle temperature e della sua elevata sensibilità termica.

Un array di elementi fotosensibili è disposto sul rilevatore del array del piano focale.I raggi infrarossi emessi dall'infinito vengono immaginati su questi elementi fotosensibili della matrice del piano focale attraverso il sistema otticoIl rilevatore converte il segnale luminoso in un segnale elettrico e esegue amplificazione integrale, campionamento, buffer di uscita e sistema di multiplexing.e infine viene inviato al sistema di monitoraggio per formare un'immagine.
