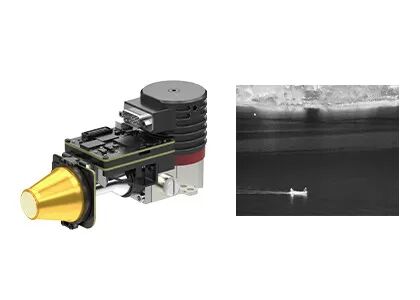

Pixel mega 1280x1024/12μM del centro EYAS1212 della macchina fotografica di IR raffreddato integrazione veloce
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Risoluzione | 1280x1024 | Passo dei pixel | 12μm |
|---|---|---|---|
| NETTO | ≤20mK | Gamma spettrale | 3,7~4,8μm MW |
| taglia | 149x58,5x71 mm | Frequenza dei fotogrammi | 1~100Hz Regolabile |
| Evidenziare | EYAS 1212 IR Camera Core,1280x1024 IR Camera Core,integrazione 12um Moduli telecamera raffreddati |
||
Descrizione di prodotto
EYAS1212 Nucleo termico raffreddato
EYAS1212 Mega Pixel 1280x1024/12μm MCT MWIR ha raffreddato il modulo a infrarossi per un'integrazione rapida
Descrizione del prodotto
EYAS1212 è un modulo infrarosso raffreddato analogico-digitale ad alta risoluzione basato su formati 1280x1024 IR FPA passo 12μm.
Questo modulo AD include una scheda di prossimità che fornisce la temporizzazione FPA e gli alimentatori sensibili.Inoltre, l'interfaccia Camera Link emette dati grezzi a 16 bit che semplificano notevolmente l'integrazione del rilevatore nel sistema.
Pertanto, il modulo AD EYAS1212 consente ai clienti OEM di eseguire facilmente test di accettazione rapidi sul rilevatore a infrarossi raffreddato GST C1212M 1280x1024 / 12μm, avviare un rapido sviluppo secondario e abbreviare il periodo di sviluppo di moduli a infrarossi raffreddati o termocamere a infrarossi complete o sistemi basati su sistemi raffreddati rivelatori a infrarossi.
Global Sensor Technology è un fornitore di sensori per rilevatori a infrarossi e core per termocamere OEM.Abbiamo più di 10 anni di esperienza nel settore della termografia a infrarossi.Abbiamo un team di assistenza post-vendita professionale per fornire ai clienti una risposta professionale.Per qualsiasi domanda o problema, ti preghiamo di contattarci in qualsiasi momento, saremo la prima volta a rispondere.
Caratteristiche principali
- Facile da sviluppare e integrare
- Uscita interfaccia Cameralink Dati grezzi a 16 bit, controllo porta seriale
- Struttura integrata, le dimensioni sono coerenti con il rilevatore
- 5V Alimentazione singola
- Capace di catturare bersagli in movimento ad alta velocità
specifiche del prodotto
| Modello | EYAS1212 |
| Prestazioni del rilevatore IR | |
| Risoluzione | 1280x1024 |
| Passo dei pixel | 12μm |
| Criorefrigeratore | RS058F |
| Gamma spettrale | 3,7 μm ~ 4,8 μm MW |
| Tempo di raffreddamento (25°C) | ≤6 min |
| NETD ottimale (20°C) | ≤20mK |
| Modalità di lavoro | |
| Frequenza dei fotogrammi | 1~100Hz Regolabile |
| Modalità di lavoro | Istantanea;Modalità di integrazione ITR/IWR;Modalità Windows;Anti-fioritura |
| Specifiche elettriche | |
| Interfaccia esterna standard | QSH 60pin |
| Video digitale | Cameralink: emette dati grezzi a 16 bit |
| Sincronizzazione esterna | CC1: Sincronizzazione esterna INT/Frame;CC2: Sincronizzazione esterna MC |
| Comunicazione | Porta seriale Cameralink: TFG+/-, TC+/-;9600 bps |
| Alimentazione elettrica | Pannello di imaging a 1 canale: 5V Criorefrigeratore a 1 canale: 24V |
| Consumo energetico stabile | 9 W |
| Dimensione (mm) | 149×58,5×71 |
| Il peso | ≤680 g |
| Temperatura di lavoro | -40°C ~ +60°C |
| Ampiezza della vibrazione | Vibrazione: trasporto ad alta velocità montato su veicolo GJB Shock: semionda sinusoidale, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Applicazioni industriali
Il modulo di imaging termico EYAS1212 è ampiamente utilizzato in molte aree come il sistema di monitoraggio remoto, il sistema di miglioramento della visione di volo, il carico utile multisensore ecc.
Informazioni sulla squadra a infrarossi GST
Domande frequenti
1. Classificazione degli array sul piano focale a infrarossi (FPA)
Secondo il metodo di raffreddamento, la matrice del piano focale a infrarossi può essere suddivisa in rilevatori di immagini termiche raffreddati e non raffreddati.Il rilevatore a infrarossi FPA raffreddato adotta principalmente la bottiglia Dewar/il frigorifero a strozzamento ad avvio rapido e la bottiglia Dewar/il frigorifero a ciclo Stirling allo stato attuale.Mentre il rilevatore IR termico FPA non raffreddato funziona a temperatura ambiente.È il cuore del sistema di imaging termico non raffreddato.I materiali termosensibili più comuni includono l'ossido di vanadio (Vox) e il silicio amorfo (a-Si).Il materiale di ossido di vanadio è la scelta principale nel mercato attuale;ha un alto coefficiente di resistenza alla temperatura e un'elevata sensibilità termica.
2. Principio di funzionamento dell'array sul piano focale a infrarossi
Una matrice di elementi fotosensibili è disposta sul rivelatore di matrice sul piano focale.I raggi infrarossi emessi dall'infinito vengono ripresi su questi elementi fotosensibili della matrice sul piano focale attraverso il sistema ottico.Il rilevatore converte il segnale luminoso in un segnale elettrico ed esegue l'amplificazione integrale, il campionamento, il buffer di uscita e il sistema di multiplexing e viene infine inviato al sistema di monitoraggio per formare un'immagine.
