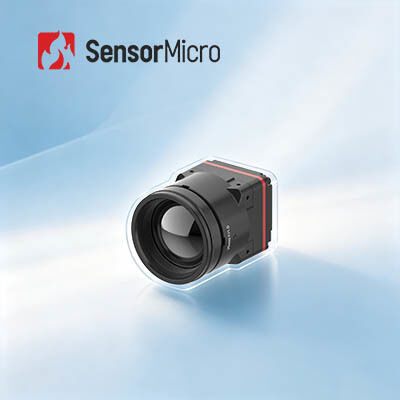

Core della fotocamera termica non raffreddata con risoluzione 1280x1024 e dimensione di pixel di 8μm per un consumo energetico ultra-basso di 1W
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024/8μm | NET | ≤30mK |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Tensione di alimentazione | 4.5-5.5V |
| Consumo energetico tipico | 1 W | Interfaccia video digitale | MIPI-CSI |
| Evidenziare | Il centro termico non raffreddato 12uM della macchina fotografica,il centro termico della macchina fotografica di sicurezza 1280x1024 |
||
Descrizione di prodotto
Core Fotocamera Termica Non Raffreddata a Grande Matrice 1280x1024 8µm per Dispositivi Indossabili
Panoramica del Prodotto
Ottimizza i tuoi dispositivi di imaging termico con il core della fotocamera a infrarossi ad alte prestazioni iTL1208, una soluzione rivoluzionaria costruita per un'efficienza SWaP (Dimensioni, Peso e Potenza) leader del settore. Rompendo i tradizionali limiti di dimensioni delle fotocamere termiche megapixel, l'iTL1208 presenta un fattore di forma ultra-compatto di 22,6×22,6×34,5 mm, un peso leggero di 35,7±2 g e un consumo energetico ultra-basso di 1 W, perfetto per scenari applicativi portatili e mobili.
Essendo il primo core di fotocamera termica megapixel da 8 µm al mondo, integra un detector a infrarossi premium ad alta risoluzione da 1280×1024 e algoritmi avanzati di miglioramento dell'immagine per catturare immagini termiche nitide e dettagliate.
SensorMicro è specializzata nella progettazione, produzione, vendita e marketing di detector a infrarossi, moduli termici e core di fotocamere a infrarossi. Forniamo ai clienti una varietà di soluzioni di imaging termico a infrarossi che riducono i tempi di sviluppo secondario e i costi.
Caratteristiche Principali
- Rivoluzione Megapixel da 8 µm: Il primo core di fotocamera termica megapixel da 8 µm al mondo alimentato dal super detector a infrarossi ApexCore 1280×1024/8µm, che bilancia alta risoluzione con integrazione ultra-compatta.
- Leader nelle Prestazioni SWaP: Misura solo 22,6×22,6×34,5 mm, pesa 35,7±2 g (inclusa lente da 12 mm) e consuma solo 1 W, rompendo la barriera delle dimensioni per l'imaging termico megapixel.
- Ottiche Senza Germanio: Ottiche in calcogenuro con molteplici opzioni di lente per diversi requisiti applicativi.
- Integrazione Rapida: Interfaccia di uscita immagine MIPI CSI con output dati RAW e YUV per una semplificata integrazione di sistema.
Specifiche del Prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori Detector IR |
Materiale Sensibile: VOx Risoluzione: 1280×1024 Dimensione Pixel: 8µm Risposta Spettrale: 8µm ~ 14µm NETD Tipico: ≤30mK |
| Elaborazione Immagine |
Frequenza Fotogrammi Digitale: 25/30Hz Tempo di Avvio: ≤6s Video Digitale: RAW/YUV Algoritmo Immagine: NUC/3DNR/DNS/DRC/EE Visualizzazione Immagine: 10 Tipi (Bianco Caldo/Lava/Rosso Ferro/Ferro Caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero Caldo) |
| Elettrico |
Interfaccia Esterna Standard: Connettore 34Pin Interfaccia: BP04SD-34-0065-R0 Interfaccia di Comunicazione: TTL-232/I2C Interfaccia Video Digitale: MIPI-CSI Tensione di Alimentazione: 4.5-5.5V Consumo Energetico Tipico: 1W |
| Meccanico |
Dimensioni (inclusa lente): • Lente 5mm: 22,6mm×22,6mm×50mm (diametro esterno lente Φ37mm) • Lente 10mm: 22,6mm×22,6mm×45,3mm (diametro esterno lente Φ33mm) • Lente 12mm: 22,6mm×22,6mm×34,5mm (diametro esterno lente Φ26,6mm) • Lente 17mm: 22,6mm×22,6mm×35,4mm (diametro esterno lente Φ27mm) • Lente 25mm: 22,6mm×22,6mm×44,2mm (diametro esterno lente Φ33mm) • Lente 35mm: 22,6mm×22,6mm×50,9mm (diametro esterno lente Φ43,2mm) Peso (inclusa lente): • Lente 5mm: 85,5±4,5g • Lente 10mm: 70,5±3,6g • Lente 12mm: 35,7±2g • Lente 17mm: 40,7±2,1g • Lente 25mm: 71,0±3,6g • Lente 35mm: 110±5,5g |
| Adattabilità Ambientale |
Temperatura Operativa: -40℃~+70℃ Temperatura di Stoccaggio: -45℃~+85℃ Umidità: 5%~95%, non condensante Vibrazioni: 5,35grms, Vibrazioni Casuali, 3 assi Impatti: Onda Semisinusoidale, 40g/11ms, Direzione Impatto 3 Assi, 6 Direzioni Certificazione: ROHS2.0/REACH Lente Ottica: Fuoco Fisso Atermico: 5/10/12/17/25/35mm |
Applicazioni Industriali
Il modulo di imaging termico iTL1208 è ampiamente utilizzato in antincendio boschivo, manutenzione elettrica, ispezione fotovoltaica, monitoraggio della sicurezza, dispositivi indossabili, dispositivi portatili e altro ancora.
Il Nostro Approccio al Servizio
Pre-Vendita
Analisi dei Requisiti
Valutazione dello Scenario
Selezione del Prodotto
Soluzioni Personalizzate
Distribuzione
Consegna Rapida
Integrazione e Test del Sistema
Formazione Tecnica
Guida all'Applicazione
Post-Vendita
Diagnostica Remota
Servizio di Garanzia
Aggiornamenti Firmware
Manutenzione Tecnica
Domande Frequenti
Cos'è la Risoluzione del Detector a Infrarossi?
Ovvero, il numero di pixel dell'imaging termico. Una risoluzione più elevata significa più punti di osservazione e misurazione della temperatura, consentendo di osservare e misurare bersagli più piccoli a distanze maggiori. Solitamente la risoluzione dell'imaging termico a infrarossi varia da 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, ecc. Con una risoluzione più elevata, il costo del detector aumenta.
Campo Visivo (FOV)
Si riferisce al campo visivo bidimensionale dello spazio oggetto osservato dal sistema ottico dell'termocamera a infrarossi. Prendendo come esempio il FOV orizzontale, supponendo che la dimensione della matrice del detector sia A×B, la dimensione del pixel sia d e la lunghezza focale dell'obiettivo sia f, allora l'angolo del FOV orizzontale θ=2×arctan(A×d/2f).
Una volta selezionata la matrice del detector e la dimensione del pixel, il campo visivo cambia solo con la lunghezza focale del sistema ottico: con una lunghezza focale maggiore, il campo visivo sarà più stretto; con una lunghezza focale più corta, il campo visivo sarà più ampio.
