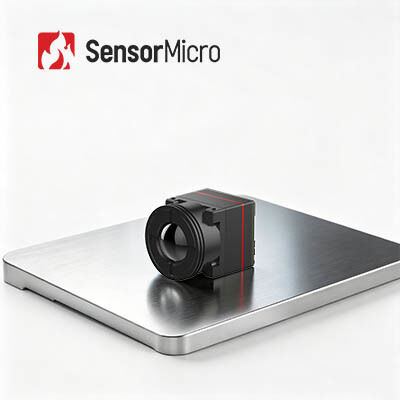

Core di telecamera IR non raffreddata con ossido di vanadio con risoluzione 640x512 e 40mK NETD per il monitoraggio della sicurezza
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL612 Pro |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Frequenza fotogrammi | 25/30 Hz/50 Hz |
|---|---|---|---|
| NET tipico | ≤40mK | Consumo energetico | 0,5 W |
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| Evidenziare | Il centro della macchina fotografica di IR dell'ossido del vanadio,Il centro della macchina fotografica di IR dei carichi utili del UAV,macchina fotografica non raffreddata di 40mK IR |
||
Descrizione di prodotto
Nucleo della telecamera IR non raffreddata all'ossido di vanadio tipico NETD 40 mK per il monitoraggio della sicurezza
Nucleo per telecamera a infrarossi non raffreddata di piccole dimensioni 640x512 12um per il monitoraggio della sicurezza
Progettato su misura per scenari di sistemi a infrarossi compatti e ad alta precisione, il core della fotocamera a infrarossi ultraminiaturizzato iTL612Pro risolve i punti critici fondamentali quali limitazione del carico strutturale, difficile integrazione ed elevato consumo energetico dei dispositivi di imaging termico miniaturizzati. Adottando la tecnologia avanzata di rilevamento ad alta risoluzione 640×512 e algoritmi di immagine ottimizzati, fornisce risultati di imaging termico coerenti e di alta qualità in ambienti di installazione con spazio limitato. Il suo peso ultraleggero di 13,7 g, le dimensioni ridotte del corpo e il design a basso consumo di 0,5 W lo rendono ideale per dispositivi portatili, mini apparecchiature di monitoraggio, termocamere indossabili e sistemi di rilevamento industriale compatti. Grazie alla selezione flessibile delle lenti e alla compatibilità dell'output dei dati multiprotocollo, supporta l'implementazione rapida e l'aggiornamento iterativo di diverse soluzioni a infrarossi del settore.
Caratteristiche principali
Leggerezza senza pari e carico minimo
- Dimensioni ultraminiaturizzate: 17,3×17,3×23,4 mm (incluso obiettivo da 9,1 mm)
- Ultraleggero: 13,7±0,5 g (incluso obiettivo da 9,1 mm)
- Consumo energetico estremamente basso: fino a 0,5 W
FPA tradizionale con immagini nitide
- Risoluzione 640x512 per un'integrazione diffusa
- Maggiore chiarezza dell'immagine: molteplici algoritmi di immagine di nuova generazione per una migliore qualità dell'immagine
Sviluppo semplice e integrazione perfetta
- Sono disponibili diverse opzioni di lenti per adattarsi a vari scenari applicativi
- Supporta più interfacce di output immagine: DVP8, LVDS, MIPI, USB 2.0 e BT.656
- Uscita dati RAW/YUV/Matrix-TEMP con controllo della porta seriale
Specifiche del prodotto
| Modello | iTL612Pro |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione pixel | 12μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤40mK |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 25/30 Hz/50 Hz |
| Orario di avvio | ≤5s |
| Video digitale | RAW/YUV/Matrix-TEMP |
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE |
| Visualizzazione delle immagini | 10 (Nero caldo/Bianco caldo/Pseudo colore) |
| Software per computer | |
| Modulo a infrarossi | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | Interfaccia 30Pin_HRS: DF40C-30DP-0,4 V(51) |
| Interfaccia esterna MIPI | Interfaccia connettore 34Pin_Panasonic: AXE634124 |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4,2-5,5 V |
| Consumo energetico tipico | 0,5 W |
| Misurazione della temperatura | |
| Temperatura operativa | -10℃~+50℃ |
| Intervallo di misurazione della temperatura | / |
| Precisione della misurazione della temperatura | / |
| Misurazione parziale della temperatura | / |
| SDK | / |
| Meccanico | |
| Dimensioni (compreso l'obiettivo) | 17,3×17,3×23,4 (obiettivo da 9,1 mm) 17,3×17,3×30,2 (obiettivo da 13 mm) 17,3×17,3×38 (obiettivo da 25 mm) 17,3×17,3×54(obiettivo 45mm) |
| Peso (incluso obiettivo) | 13,7±0,5 g (obiettivo da 9,1 mm) 20±0,5 g (obiettivo da 13 mm) 27,3±0,5 g (lente da 25 mm) 51±0,5 g (obiettivo da 45 mm) |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | Vibrazione sinusoidale, frequenza: 10 HZ ~ 150 HZ ~ 10 HZ, valore di picco: 0,15 mm, direzione assiale: X, tempo di resistenza: 8 min/asse, cicli: 2 volte |
| Impatto | Mezza onda sinusoidale, 30 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | Messa a fuoco fissa atermica: 9,1/13/25/45 mm |
Applicazioni industriali
- Lotta contro gli incendi boschivi
- Manutenzione dell'alimentazione
- Ispezione fotovoltaica
- Monitoraggio della sicurezza
- Dispositivi indossabili
- Dispositivi portatili
Profilo Aziendale
SensorMicro è il produttore e fornitore di servizi leader a livello mondiale di rilevatori a infrarossi. È disposta a fornire ai clienti di tutto il mondo rilevatori di immagini termiche non raffreddati e raffreddati ad alte prestazioni e a condividere la propria esperienza applicativa professionale.
SensorMicro offre rilevatori a infrarossi avanzati, nuclei di telecamere e moduli con formati e bande d'onda versatili. Progettati per garantire chiarezza, sensibilità ed efficienza, i nostri prodotti si integrano perfettamente in diversi sistemi, consentendo applicazioni di imaging e rilevamento di prossima generazione in tutti i settori.
I rilevatori SensorMicro sono stati ampiamente utilizzati nella termografia, nella sicurezza e sorveglianza, nella visione personale, nel settore automobilistico e nei prodotti a infrarossi di consumo. La capacità di produzione in volume di SensorMicro consente di soddisfare la crescente domanda proveniente da tutti i mercati esistenti ed emergenti.
Domande frequenti
1. Che cos'è il rilevatore a infrarossi/sensore di immagine termica?
Le onde infrarosse non possono essere viste dall'occhio umano. Il rilevatore a infrarossi/sensore di immagine termica è un dispositivo ottico-elettrico che reagisce alla radiazione infrarossa e all'energia termica e la converte in segnale elettrico e quindi emette immagini termiche visibili.
2. Cos'è il WLP?
WLP si riferisce al pacchetto a livello di wafer. Si tratta del processo di completamento dell'imballaggio sotto vuoto direttamente sull'intero wafer MEMS, quindi di incisione e taglio per creare un singolo sensore a infrarossi. Insieme al pacchetto in metallo e al pacchetto in ceramica, rappresentano i 3 principali formati di pacchetto dei rilevatori a infrarossi non raffreddati.
3. Qual è il vantaggio del WLP?
I rilevatori IR WLP sono appositamente progettati per soddisfare i requisiti di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo. SensorMicro, con capacità di fabbricazione in serie, offre ora una varietà di soluzioni di moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
