Core della fotocamera termica con risoluzione 640x512 8μm Pixel Pitch e ≤30mK NETD Non raffreddato LWIR Infrared Detector
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL608 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Frequenza fotogrammi | 30/50 Hz | Risoluzione | 640x512 |
|---|---|---|---|
| Consumo energetico | 0,4 W | NET tipico | ≤30mK |
| Tensione di alimentazione | 4-5,5 V | Passo pixel | 8μm |
| Evidenziare | Macchina fotografica termica del fuco livellato del wafer,Macchina fotografica termica 640x512 del fuco non raffreddato,Il centro 12um della macchina fotografica di IR |
||
Descrizione di prodotto

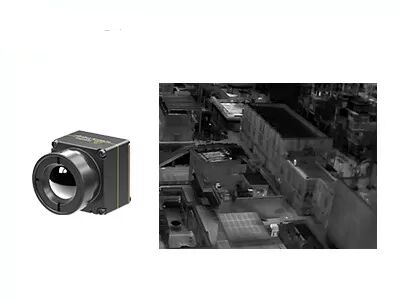

Core della fotocamera termica con rilevatore infrarosso a livello di wafer 640x512/8μm non raffreddato
Visualizzazione del prodotto
L'iTL608 è un nucleo di telecamera termica LWIR non raffreddata VOx ad alte prestazioni con integrazione e stabilità leader nel settore.3 mm e un peso totale di 6.7 ± 1,5 g (lente da 6 mm inclusa), riducendo al minimo il carico utile e l'occupazione dello spazio per i sistemi portatili.utilizza un sensore di pixel ultra-fini da 8 μm con risoluzione nativa di 640 * 512 e raggiunge un NETD ultra-basso di ≤30mK, che fornisce un'eccezionale capacità di discriminazione della temperatura per il rilevamento di obiettivi ambientali nello spettro LWIR da 8 a 14 μm.Algorismi integrati di correzione della non uniformità NUC e 3DNR 3D di riduzione del rumore ottimizzano efficacemente la piattezza dell'immagine e sopprimono gli artefatti dell'immaginePer la compatibilità con lo sviluppo, offre lenti ottiche opzionali, interfacce di uscita video multiple (MIPI/USB 2.0/BT.656), uscita dati doppia RAW/YUV e protocolli di controllo seriale/I2C,facilitare l'efficiente personalizzazione e l'integrazione dei sistemi di imaging termico industriali e commerciali.
Caratteristiche principali
-
Design estremamente leggeroDimensioni compatte di 13 * 13 * 18,3 mm e peso di 6,7 ± 1,5 g (compresa una lente da 6 mm)
Tra i più alti livelli di integrazione della sua categoria -
Alta sensibilità, accurato rilevamentoDimensione pixel ultra-piccola di 8 μm con risoluzione 640 * 512, fornendo dettagli fini e immagini chiare
NETD tipica ≤ 30mK, che consente il rilevamento affidabile di sottili differenze di temperatura -
Sviluppo semplificato, integrazione rapidaOpzioni multiple di lenti ottiche disponibili per soddisfare i diversi requisiti applicativi
Supporta più interfacce di uscita di immagine, tra cui MIPI/USB 2.0/BT.656
Dati di uscita di immagini RAW e YUV, con controllo tramite porta seriale/I2C
Specificativi del prodotto
| Modello | ITL608 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640*512 |
| Dimensione dei pixel | 8 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 30/50 Hz |
| Tempo di avvio | ≤ 6 s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia del connettore: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/USB2.0/I2C |
| Interfaccia video digitale | MIPI/USB2.0/BT656 |
| Tensione di alimentazione | 4-5,5V |
| Consumo tipico di energia | 0.4W |
| Meccanica | |
| Dimensione (compresa la lente) | Con lenti da 6 mm: 13 * 13 * 18,3 mm (diametro esterno dell'obiettivo Φ 12,3 mm) Con lenti da 8,7 mm: 13 * 13 * 19,8 mm (diametro esterno dell'obiettivo Φ15,6 mm) Con lenti da 16,7 mm: 13 * 13 * 27,9 mm (diametro esterno dell'obiettivo Φ22,2 mm) Con lente da 30 mm: 13 * 13 * 39 mm (diametro esterno della lente Φ36 mm) |
| Peso (compresa la lente) | 60,7±1,5 g (6mm) 7.5±1.5g (lente da 8,7 mm) 17±1,5 g (16,7 mm di lente) 42.7±1,5 g (30 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Focale fisso Athermal: 6/8.7/16.7/30mm |
Applicazioni industriali
Il modulo di imaging termico iTL612R Pro può essere utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
La nostra linea di prodotti
Alta sensibilità e prestazioni eccellenti
Tecnologia leader mondiale nell'industria infrarossa
Tecnologia leader mondiale nell'industria infrarossa
Disponibili vari rilevatori a infrarossi
Detettori IR non raffreddati e raffreddati di diversi formati e dimensioni di pixel
Detettori IR non raffreddati e raffreddati di diversi formati e dimensioni di pixel
Produzione in volume per garantire una consegna rapida
Tre linee di produzione con capacità produttiva annua fino a milioni di rivelatori
Tre linee di produzione con capacità produttiva annua fino a milioni di rivelatori
Domande frequenti
Cos'è l'imaging termico a infrarossi?
In natura, tutti gli oggetti la cui temperatura è superiore allo zero assoluto (- 273 °C) possono irradiare raggi infrarossi.Utilizzando il rivelatore della telecamera a infrarossi per misurare la differenza di temperatura della radiazione a infrarossi tra il bersaglio stesso e lo sfondo, si possono ottenere diverse immagini a infrarossi, che sono anche chiamate immagini termiche.
Come funzionano i rilevatori a infrarossi?
Le radiazioni infrarosse emesse dal bersaglio entrano nella gamma di rilevamento del rilevatore termico.Poi il rilevatore a infrarossi converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico, e poi attraverso l'amplificazione e l'elaborazione video, forma l'immagine a infrarossi che può essere osservata ad occhio nudo.
Quali sono i vantaggi dei rilevatori a infrarossi raffreddati?
Il rivelatore del piano focale a infrarossi raffreddato funziona a bassa temperatura fornita da un rivelatore dewar cooler (ddc).Ha un'alta sensibilità e può distinguere differenze di temperatura più sottili di un rilevatore infrarosso non raffreddatoPuò rilevare, identificare e riconoscere oggetti a una distanza molto lunga che è di più di dieci chilometri di distanza.La struttura del rivelatore raffreddato è molto complessa, il che comporta un costo relativamente elevato rispetto al rivelatore non raffreddato.
