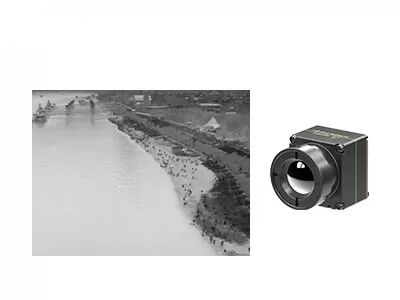

Dimensione minuscola 640x512 30Hz del fuco dell'ossido del vanadio del centro termico non raffreddato della macchina fotografica

Luogo di origine Wuhan, provincia di Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello iTL612R pro
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 640x512 Consumo di energia 0,7w
Gamma spettrale 8~14μm Passo del pixel 12μm
NETD tipico ≤40mq Frequenza dei fotogrammi 30Hz
Evidenziare

Il centro termico della macchina fotografica del fuco non raffreddato

,

Macchina fotografica termica del fuco dell'ossido del vanadio

,

Il centro termico della macchina fotografica di dimensione minuscola

Lasciate un messaggio
Descrizione di prodotto

Il centro infrarosso non raffreddato 640x512 12um della macchina fotografica di dimensione minuscola per i carichi utili del UAV


Descrizione di prodotto


Come produttore principale dei rivelatori infrarossi non raffreddati raffreddati & dei moduli termici, la tecnologia globale sviluppa una dimensione minuscola ed il centro infrarosso leggero iTL612R di registrazione di immagini termiche pro, che è la versione compatta del centro infrarosso iTL612R della macchina fotografica.

Completamente orientato per lo scambio-c (dimensione-peso-e il elettrico costo), la dimensione ed il peso di pro centro infrarosso della macchina fotografica di iTL612R già è stata alla prima linea nell'industria. È la migliore scelta per i clienti che hanno limitare i requisiti della dimensione e del peso quando integra i loro propri fuchi.

Fornendo del il rivelatore infrarosso livello del wafer auto-in via di sviluppo 640×512/12μm, grado IP67 della protezione della lente, versione di misura della temperatura e della rappresentazione e varie soluzioni di SDK, il pro modulo termico di iTL612R risponde per spaziare i vincoli con peso più di piccola dimensione e più leggero, raggiunge la durata di vita della batteria più lunga con consumo di energia più basso, supera i problemi di integrazione nel campo di prodotti elettronici di consumo e fornisce più soluzioni per i prodotti compatti e portatili.

È sviluppato specialmente per il campo di manutenzione premonitrice, ispezione fotovoltaica, protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.



Caratteristiche principali



Progettazione compatta & leggera
• Dimensione: 17mm×17mm×22mm (con la lente di 9.1mm)
• Peso: 13g (con la lente di 9.1mm)
• Consumo di energia in basso quanto 0.7W


Chiara immagine & radiometria accurata
• Algoritmo nuovissimo di processo di immagine: NUC/3DNR/DNS/DRC/EE
• Supporto Windows/Linux/ARM SDK
• Supporto misura regionale, del punto & di isoterma di temperatura


Varie interfacce per integrazione facile
• DVP/LVDS/USB2.0 interfacce, emissione dei dati di immagine di RAW/YUV, controllo della porta seriale



Specifiche di prodotto



Modello iTL612R pro
Prestazione del rivelatore di IR
Materiale sensibile Ossido del vanadio
Risoluzione 640×512
Dimensione del pixel 12μm
Ampiezza dello spettro 8~14μm
NETD tipico ≤40mk
Elaborazione di immagini
Frame per secondo 30Hz
Tempo di partenza 5s
Video di Digital RAW/YUV/BT656
Algoritmo di immagine Correzione di non uniformità (NUC)
riduzione di rumore 3D (3DNR)
De-rumore (DNS)
Compressione della gamma dinamica (DRC)
Potenziamento di bordo (EE)
Esposizione di immagine Colore caldo/bianco caldo/pseudo nero
Software del PC
ICC software Controllo di modulo & video esposizione
Specifiche elettriche
Interfaccia esterna standard 30Pin_HOURS: DF40C-30DP-0.4V (51), (ORE, maschio)
Scheda di espansione di USB Tipo-c
Interfaccia di comunicazione RS232-TTL/USB2.0
Digital Video Interface CMOS8/USB2.0
Tensione di rifornimento 4.0-5.0V V VCC
Consumo di energia tipico 0.7W
Misura di temperatura
Gamma di temperatura di funzionamento -10°C~+50°C
Gamma di misura di temperatura -20°C~+150°C, 0°C~550°C; Personalizzazione ed espansione di sostegno
Accuratezza di misura di temperatura Maggior di ±2°C o di ±2% (@23℃±3℃)
Misura regionale di temperatura Valore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita
SDK Supporto Windows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura
Caratteristiche fisiche
Dimensione (millimetri) 17×17×22 (con la lente di 9.1mm)
Peso 13g (con la lente di 9.1mm)
Adattabilità ambientale
Temperatura di funzionamento -40°C~+70°C
Temperatura di stoccaggio -45°C~+85°C
Umidità 5%~95%, senza condensazione
Vibrazione 5.35grms, asse 3
Scossa Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6
Certificati ROHS2.0/REACH
Ottica
Lente facoltativa Fuoco fisso atermico: 9.1mm



Applicazioni industriali


Il pro modulo di registrazione di immagini termiche di iTL612R può essere integrato nei carichi utili del UAV e dispositivi portabili in modo che sia ampiamente usata nei campi di manutenzione premonitrice, l'ispezione fotovoltaica, la protezione dell'ambiente, la ricerca scientifica, la fotografia aerea, l'indagine di polizia, il sollievo & il salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.
Dimensione minuscola 640x512 30Hz del fuco dell'ossido del vanadio del centro termico non raffreddato della macchina fotografica 0

Tecnologia dei sensori globale


Dimensione minuscola 640x512 30Hz del fuco dell'ossido del vanadio del centro termico non raffreddato della macchina fotografica 1
Dimensione minuscola 640x512 30Hz del fuco dell'ossido del vanadio del centro termico non raffreddato della macchina fotografica 2


FAQ



1. Circa il rivelatore infrarosso d'imballaggio ceramico

Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Per l'imballaggio ceramico, il suo circuito di lettura ha funzione a regolazione automatica di temperatura di funzionamento e non richiede la stabilizzazione TECNICA.



2. Imballaggio livellato del wafer

dell'l'imballaggio livello del wafer, anche conosciuto come la dimensione livella del wafer che imballa, ha stato bene ad una parte importante di tecnologia d'imballaggio avanzata nell'industria a semiconduttore. L'imballaggio livellato del wafer (WLP) è il processo di completamento dell'imballaggio sotto vuoto alto direttamente sul wafer intero di MEMS, poi tracciando e tagliando per fare un singolo rivelatore infrarosso. Esegue più o tutti metodi di prova e dell'imballaggio direttamente sul wafer del rivelatore di IR prima del taglio a cubetti.

È un pacchetto migliore di dimensione del chip che soddisfa le esigenze di di piccola dimensione, di leggero, di portatile, di tenuto in mano, il prezzo basso e l'alta efficienza di produzione.
