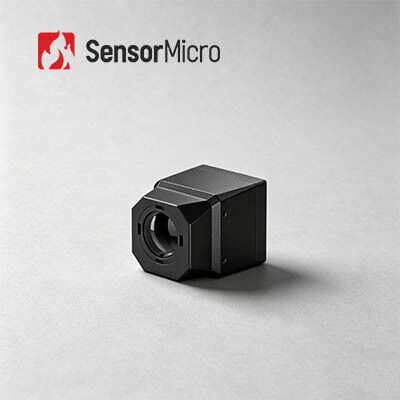

Core per fotocamera termica LWIR leggero con risoluzione 256×192 e modulo telecamera a infrarossi non raffreddato con pixel pitch da 12 µm

  • Lightweight LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch Uncooled Infrared Camera Module
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello MICO212
Quantità di ordine minimo 1 PEZZO
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 256x192 Consumo di energia costante ≤550mW@5V, 23±3℃
Gamma spettrale 8~14μm Passo pixel 12μm
NET ≤30mK/F1,0/25℃ FOV 17,5°(O)×13,2°(V)
Evidenziare

Il centro termico leggero della macchina fotografica di LWIR

,

il centro termico della macchina fotografica dei rivelatori 640x512

,

Modulo termico dei rivelatori infrarossi non raffreddati
Lasciate un messaggio
Descrizione di prodotto
Core di telecamera termica LWIR leggera con rilevatore infrarosso non raffreddato di 256 × 192 / 12 μm
Modulo di imaging termica LWIR con rilevatore infrarosso da 256x192 12 μm
Il nucleo della fotocamera a infrarossi non raffreddata MICO212 è una soluzione di imaging termico altamente integrata costruita con una risoluzione di 256×192,Detettore a infrarossi di passo di 12 μm e lente ottica da 10 mm dotata di un.5°×13.2° campo visivo, integrando una scheda di elaborazione dell'immagine e componenti strutturali ad alta resistenza in un fattore di forma ultra piccolo e leggero,questo nucleo di fotocamera fornisce una stabilità analogica e digitale video output tramite CVSBCon un basso consumo energetico, prestazioni SWaP (Size, Weight and Power) ottimizzate e un design conveniente, elimina lo sviluppo secondario complesso.riduce i cicli di integrazione del sistema, e riduce efficacemente le soglie tecniche e di costo per diversi progetti di integrazione di immagini termiche a infrarossi.
Caratteristiche principali
  • Soluzione conveniente per una domanda a basso costo
    • dotato di un rilevatore infrarosso non raffreddato di 256 × 192 / 12 μm sviluppato in proprio, che offre un chiaro vantaggio di costo
    • integrato con un chip ASIC dedicato per un'elevata efficienza energetica
  • Progettazione SWaP ottimizzata
    • Dimensioni ultracompatte: solo 22,2×22,2×28,4 mm (escluse le lenti)
    • Peso leggero: solo 16 ± 2 g
    • Basso consumo energetico: 550 mW
  • Sviluppo facile e integrazione rapida
    • Fornisce un'uscita video analogica o digitale nativa, supportando gli standard CVSB/USB/MIPI
    • Facile montaggio con un minimo sforzo di progettazione strutturale
Specificativi del prodotto
Modello MICO212
Detettore IR Materiale sensibile: VOx
Risoluzione: 256×192
Dimensione dei pixel: 12μm
NETD: ≤ 30mK/F1.0/25°C
Risposta spettrale: 8~14μm
Lenti ottiche Focalizzazione/F#: 10mm/F1.0-FF
FOV: 17,5° ((H) × 13,2° ((V)
Distanza di rilevamento (8 pixel): 99m (5'11" persona alta)
360 m (4m×3m di veicolo)
Tipo: Fuso fisso atermico
Prima tenuta/rivestimento della lente: IP67/HD
Trattamento delle immagini Video analogo: PAL (default) / NTSC
Video digitale: USB
Tempo di avvio: ≤ 6 s
Algoritmo di immagine: NUC/3D/2D/DRC/EE/SFFC
Pseudo colore: 11 tipi - personalizzabili
Interfaccia elettrica Interfaccia esterna standard: interfaccia 3PIN (A1251-WV-S-3P)
Interfaccia video: CVBS.
Fonte di alimentazione: CC: 5V~24V
Fornitore di energia Tensione di alimentazione: CC: 5V~24V
Consumo di potenza costante: ≤ 550 mW@5V, 23±3°C
Meccanica Dimensioni: ≤ 22,2 mm × 22,2 mm × 28,4 mm (L × P × H)
Peso: < 16 ± 2 g
Adattabilità all'ambiente Temperatura di funzionamento: -40°C~+70°C
Temperatura di stoccaggio: -45°C+85°C
Umidità: 5%~95%, non condensante
Vibrazione: Vibrazione casuale, 5,35 grammi, 3 assi
Impatto: Mezza onda sinusoidale, 40 g/11 ms, 3 assi, 6 direzioni
Certificazione: ROHS2.0/REACH
Applicazioni industriali
Il modulo di imaging termico MICO212 è applicato al campo della termografia, del monitoraggio della sicurezza, dei robot, dell'hardware intelligente, dell'ADAS, della lotta contro gli incendi e del soccorso, ecc.
I nostri vantaggi
  • Portfolio di prodotti diversificato
  • Profonda competenza tecnica
  • Una validazione rigorosa dell'affidabilità garantisce l'assicurazione della qualità
  • Focalizzato sull'innovazione e l'attuazione pratica nel sensore a infrarossi
  • Servizi di supporto tecnico professionale e di sviluppo congiunto
Domande frequenti
Confronto delle tecnologie di imaging termico raffreddate e non raffreddate
Quando il rilevatore termico a infrarossi raffreddato funziona, il suo criocoller lavora prima per ridurre la temperatura stessa, in modo che il sensore abbia una maggiore sensibilità, una maggiore precisione,errore minore e gamma di temperature di rilevamento più ampia quando si rileva un bersaglioA causa della sua elevata precisione, del suo piccolo errore e della sua elevata sensibilità, la telecamera termografica raffreddata offre risultati di rilevamento più affidabili.i sensori termici a infrarossi non raffreddati non possono raggiungere tale standard, in particolare la non uniformità della matrice del piano focale infrarosso non raffreddato ha una grande influenza sull'errore di misura.
