Core della fotocamera termica LWIR con risoluzione 1280x1024 e pixel pitch di 12μm per applicazioni di sicurezza
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | MONETA1212 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024 | Video digitale | GREZZO/YUV422 |
|---|---|---|---|
| Interfaccia di comunicazione | TTL-232 | Consumo energetico | 1.0W |
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| Evidenziare | Il centro termico 25.4mm×25.4mm della macchina fotografica,Il centro 640x512 di LWIR,Il centro all'aperto di LWIR |
||
Descrizione di prodotto

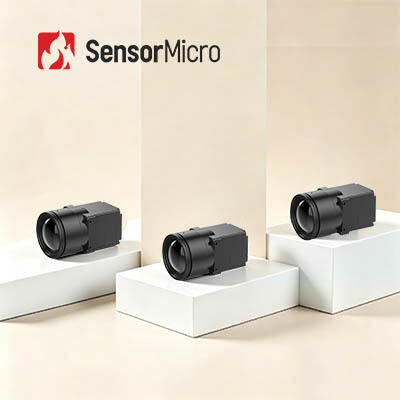

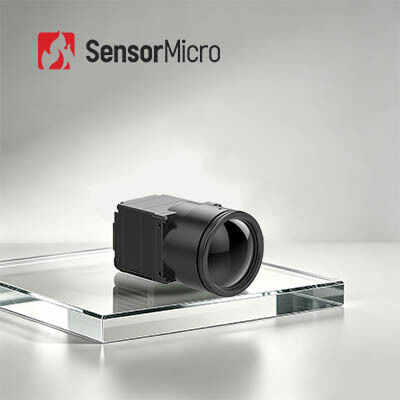

Nucleo termocamera LWIR 1280x1024/12μm per applicazioni di sicurezza
Panoramica del prodotto
Dotato di una risoluzione di 1280×1024 megapixel e di una tecnologia con pixel pitch ultra fine da 12μm, il nucleo della fotocamera a infrarossi COIN1212 ridefinisce la chiarezza dell'immagine termica. Il suo rilevatore a infrarossi a livello di wafer leader del settore e gli algoritmi avanzati di elaborazione delle immagini garantiscono una qualità visiva eccezionale, realizzando un monitoraggio a lungo raggio ad ampio campo e un'acquisizione precisa dei dettagli a distanza ravvicinata. Supportando DVP, BT.1120 e molteplici modalità di output mainstream, oltre all'output flessibile di dati RAW/YUV, consente un rilevamento degli hotspot rapido e accurato. Bilanciando prestazioni eccezionali ed efficienza dei costi, è il nucleo ad alte prestazioni ottimale per l'implementazione di sistemi di imaging termico di alta qualità.
Caratteristiche principali
Imaging ad alta definizione, rilevamento preciso
- La risoluzione 1280×1024/12μm megapixel consente un ampio campo visivo e immagini HD a lungo raggio
- Cattura chiaramente i dettagli fini del bersaglio durante l'osservazione a distanza ravvicinata
Completo di tutte le funzionalità e conveniente
- Costruito con un rilevatore a infrarossi a livello di wafer di grande formato leader del settore
- Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la chiarezza dell'immagine e la qualità visiva
Integrazione rapida, sviluppo accelerato
- Supporta più interfacce di output delle immagini tra cui DVP e BT.1120
- Emette dati immagine RAW/YUV con controllo della porta seriale
Specifiche del prodotto
| Modello | MONETA1212 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280×1024 |
| Dimensione pixel | 12μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤40mK/F1,0/25℃ |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 30Hz |
| Orario di avvio | 6s |
| Video analogico | / |
| Video digitale | GREZZO/YUV422 |
| Algoritmo di immagine | Correzione della non uniformità (NUC) Riduzione del rumore 3D (3DNR) Soppressione del rumore 2D (DNS) Compressione della gamma dinamica (DRC) Miglioramento dei bordi (EE) |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | |
| Software ICC | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | 50 pin: DF40C-50DP-0.4V(51), (HRS,maschio) |
| Scheda di estensione | USB3.0 |
| Interfaccia di comunicazione | TTL-232 |
| Interfaccia video digitale | DVP16/BT.1120/MIPI |
| Tensione di alimentazione | 4,5~5,5 V |
| Consumo energetico tipico | 1,0 W |
| Meccanico | |
| Dimensioni del nucleo nudo (mm) | 14 mm/19 mm/25 mm: 25,4 mm×25,4 mm×19,3 mm 35 mm/50 mm/100 m: 35,4 mm×35,4 mm×17,8 mm |
| Peso del nucleo nudo (g) | 14 mm/19 mm/25 mm: 19,7±1 g 35 mm/50 mm/100 m: 32,5±1 g |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | |
| Lente ottica | Messa a fuoco fissa atermica: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Livello di protezione | IP67 (lente anteriore) |
Applicazioni industriali
Il modulo di imaging termico COIN1212 viene applicato nel campo del monitoraggio delle infrastrutture chiave, della produzione di fascia alta, dell'ispezione industriale, della ricerca scientifica, ecc.
Chi siamo
La nostra visione:Ampliare i confini della percezione e trasformare il modo in cui le persone si connettono con il mondo che le circonda.
La nostra missione:Sfruttare la potenza della tecnologia di rilevamento a infrarossi per trasformare le industrie di tutto il mondo, consentendo decisioni più intelligenti, ambienti più sicuri e un futuro più connesso.
Il nostro valore:Creare una tecnologia a infrarossi avanzata che renda il mondo un posto migliore.
Domande frequenti
Come funziona un rilevatore a infrarossi?
I rilevatori a infrarossi funzionano rilevando la radiazione elettromagnetica nella gamma degli infrarossi. L'esatto meccanismo di rilevamento varia a seconda del tipo di rilevatore a infrarossi.
I rilevatori termici funzionano misurando la variazione di temperatura causata dall'assorbimento della radiazione infrarossa. Ad esempio, i microbolometri sono costituiti da una matrice di minuscoli elementi resistivi sensibili al calore. Quando la radiazione infrarossa viene assorbita dal rilevatore, provoca un aumento della temperatura dell'elemento resistivo, con conseguente variazione della resistenza elettrica che può essere rilevata e convertita in un'immagine.
I rilevatori di fotoni, invece, funzionano convertendo i fotoni della radiazione infrarossa in segnali elettrici. Due tipi comuni di rilevatori di fotoni sono i rilevatori fotovoltaici e i fotoconduttori. I rilevatori fotovoltaici generano una tensione quando i fotoni infrarossi vengono assorbiti, mentre i fotoconduttori aumentano la loro conduttività quando i fotoni vengono assorbiti.
I rilevatori a infrarossi possono anche utilizzare altri meccanismi di rilevamento, come la piroelettricità, dove i cambiamenti di temperatura inducono una carica in un materiale, o effetti termoelettrici, dove una differenza di temperatura tra due materiali genera una tensione.
Il segnale in uscita dal rilevatore a infrarossi può essere elaborato e visualizzato come un'immagine, che può essere utilizzata per vari scopi, come l'imaging termico in applicazioni mediche o industriali, il telerilevamento dell'ambiente e la scansione termica nei sistemi di sicurezza.
