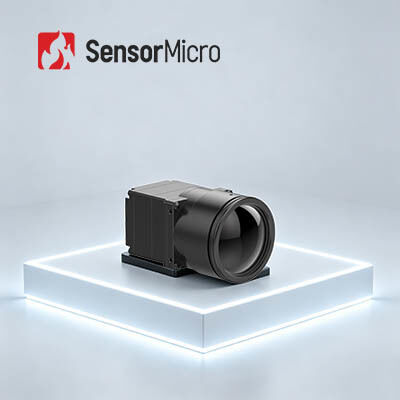

COIN1212 Modulo a infrarossi non raffreddato con risoluzione 1280x1024 e pixel da 12 µm per tutte le condizioni atmosferiche
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | MONETA1212 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024/12μm | NET tipico | ≤40mK/F1,0/25℃ |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Frequenza fotogrammi digitali | 30Hz |
| Tensione di alimentazione | 4.5~5.5V | Consumo energetico tipico | 1.0W |
| Evidenziare | modulo infrarosso non raffreddato 1280x1024,Modulo infrarosso non raffreddato di alta stabilità,Modulo termico della macchina fotografica PLUG1212 |
||
Descrizione di prodotto
Modulo a infrarossi non raffreddato COIN1212 ad alta stabilità 1280x1024/12 µm per tutte le condizioni atmosferiche
Panoramica del prodotto
Il core della telecamera a infrarossi COIN1212 adotta un rilevatore a infrarossi megapixel da 1280×1024@12 µm. Algoritmi avanzati di elaborazione del segnale e di imaging integrati, supporta i principali protocolli seriali, uscite video multiple e opzioni di obiettivi per l'intera serie. Il rapido rilevamento dei punti caldi e le immagini termiche nitide facilitano lo sviluppo secondario, rendendolo ideale per il monitoraggio delle infrastrutture, la produzione di fascia alta, il traffico intelligente e i progetti di imaging termico di livello di ricerca.
Caratteristiche principali
- Imaging ad alta definizione, rilevamento preciso: La risoluzione megapixel 1280×1024/12 µm consente un ampio campo visivo e un imaging HD a lungo raggio. Cattura chiaramente i dettagli fini del bersaglio durante l'osservazione a corto raggio.
- Completo e conveniente: Costruito con un rilevatore a infrarossi non raffreddato di grande formato leader del settore. Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la chiarezza dell'immagine e la qualità visiva.
- Integrazione rapida, sviluppo accelerato: Supporta interfacce di uscita immagine multiple tra cui DVP e BT.1120. Emette dati immagine RAW/YUV con controllo tramite porta seriale.
Specifiche del prodotto
| Modello | COIN1212 |
|---|---|
| Indicatori del rilevatore IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280×1024 |
| Dimensione pixel | 12 µm |
| Risposta spettrale | 8 µm ~ 14 µm |
| NETD tipico | ≤40mK/F1.0/25℃ |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitale | 30Hz |
| Tempo di avvio | 6s |
| Video analogico | / |
| Video digitale | RAW/YUV422 |
| Algoritmo immagine | Correzione non uniformità (NUC) Riduzione del rumore 3D (3DNR) Soppressione del rumore 2D (DNS) Compressione gamma dinamica (DRC) Miglioramento dei bordi (EE) |
| Visualizzazione immagine | 10 tipi (Bianco caldo/Lava/Rosso ferro/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software PC | |
| Software ICC | Controllo modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | 50 pin: DF40C-50DP-0.4V(51), (HRS, maschio) |
| Scheda di espansione | USB3.0 |
| Interfaccia di comunicazione | TTL-232 |
| Interfaccia video digitale | DVP16/BT.1120/MIPI |
| Tensione di alimentazione | 4.5~5.5V |
| Consumo energetico tipico | 1.0W |
| Meccanico | |
| Dimensioni core nudo (mm) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| Peso core nudo (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di stoccaggio | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5.35grms, vibrazione casuale, 3 assi |
| Impatto | Onda sinusoidale semi-completa, 40g/11ms, direzione impatto 3 assi, 6 direzioni |
| Certificazione | ROHS2.0/REACH |
| Obiettivo ottico | |
| Obiettivo ottico | Atermico a fuoco fisso: 14mm/19mm/25mm/35mm/50mm/100mm |
| Livello di protezione | IP67 (lente frontale) |
Applicazioni industriali
Il modulo di imaging termico COIN1212 è ampiamente utilizzato nel monitoraggio di infrastrutture chiave, produzione di fascia alta, ispezione industriale, ricerca scientifica e campi correlati.
I nostri punti di forza
- Portafoglio prodotti diversificato
- Profonda competenza tecnica
- Rigorosa convalida dell'affidabilità garantisce la qualità
- Focalizzati sull'innovazione e sull'implementazione pratica nel rilevamento a infrarossi
- Supporto tecnico professionale e servizi di sviluppo congiunto
Domande frequenti
Come funziona un rilevatore a infrarossi?
I rilevatori a infrarossi funzionano rilevando la radiazione elettromagnetica nell'intervallo infrarosso. Il meccanismo esatto di rilevamento varia a seconda del tipo di rilevatore a infrarossi.
I rilevatori termici funzionano misurando la variazione di temperatura causata dall'assorbimento della radiazione infrarossa. Ad esempio, i microbolometri sono costituiti da una matrice di minuscoli elementi resistivi sensibili al calore. Quando la radiazione infrarossa viene assorbita dal rilevatore, provoca un aumento della temperatura dell'elemento resistivo, con conseguente variazione della resistenza elettrica che può essere rilevata e convertita in un'immagine.
I rilevatori di fotoni, d'altra parte, funzionano convertendo i fotoni della radiazione infrarossa in segnali elettrici. Due tipi comuni di rilevatori di fotoni sono i rilevatori fotovoltaici e i fotoconduttori. I rilevatori fotovoltaici generano una tensione quando vengono assorbiti fotoni infrarossi, mentre i fotoconduttori aumentano la loro conduttività quando vengono assorbiti fotoni.
I rilevatori a infrarossi possono anche utilizzare altri meccanismi di rilevamento, come la piroelettricità, dove le variazioni di temperatura inducono una carica in un materiale, o effetti termoelettrici, dove una differenza di temperatura tra due materiali genera una tensione.
Il segnale di uscita dal rilevatore a infrarossi può essere elaborato e visualizzato come un'immagine, che può essere utilizzata per una varietà di scopi, come l'imaging termico in applicazioni mediche o industriali, il telerilevamento dell'ambiente e la scansione termica nei sistemi di sicurezza.
