Core termico senza otturatore con risoluzione 1280x1024 e pitch pixel di 12 µm per moduli di imaging termico di fascia alta

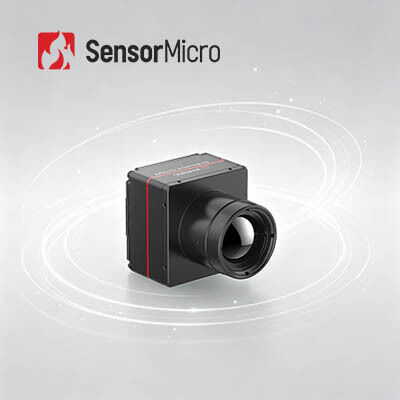

  • 1280x1024 Resolution 12μm Pixel Pitch Shutterless Thermal Camera Core for High-end Thermal Imaging Module
Place of Origin China
Marca SensorMicro
Certificazione RoHS2.0; Reach
Numero di modello iSE1212
Minimum Order Quantity 1
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Tensione di lavoro 2,7 V~5,3 V Gamma spettrale 8μm - 14μm
Passo pixel 12μm Consumo energetico tipico 1,2 W a 25 Hz a 23 ± 3 ℃
Sensore Array di piano focale non raffreddati NET tipico ≤30mK
Evidenziare

Core della fotocamera termica USB3.0

,

Core della telecamera termica GigE

,

Core della telecamera termica Cameralink
Lasciate un messaggio
Descrizione di prodotto
1280x1024/12μm Core della fotocamera termica per soluzioni di imaging termica di fascia alta
Visualizzazione del prodotto

Il nucleo della fotocamera termica iSE1212 fornisce una soluzione di imaging termico di fascia alta per gli integratori.

Questo modulo di imaging termico supporta algoritmi a super risoluzione, picture-in-picture, OSD personalizzabile, modalità di riposo, zoom elettronico e altre funzionalità.Con una varietà di interfacce video e lenti per una facile integrazione, offre un'esperienza di imaging di prima classe per applicazioni ad infrarossi di fascia alta.

Caratteristiche chiave
  • Immagini ad alta definizione con immagini lisceFornisce immagini termiche megapixel con prestazioni fluide e senza ritardo, campo visivo più ampio, copertura angolare più ampia, gamma di rilevamento più lunga e dettagli migliorati.
  • Funzionamento senza scatola per prestazioni silenziose- Non è necessaria alcuna taratura dell'otturatore durante l'uso, eliminando il balbuzieo dell'immagine comune nei modelli tradizionali.
  • Ricco di caratteristiche e facile da integrare- Supporta algoritmi a super risoluzione, picture-in-picture, OSD personalizzabile, modalità di riposo, calibrazione con un solo clic e compatibilità con vari display Micro OLED.Compatibile con una vasta gamma di lenti ottiche e componenti estesi, consentendo un facile sviluppo secondario e un'integrazione flessibile del sistema.
Specifiche tecniche
Parametro Specificità
Modello iSE1212
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 1280×1024
Dimensione dei pixel 12 μm
Risposta spettrale 8 μm ~ 14 μm
NETD tipica ≤ 30mK
Trattamento delle immagini
Pixel efficaci 1280×1024
Tasso di fotogramma digitale 25Hz/30Hz/50Hz
Tempo di avvio 7s
Video digitale L'indice di emissione deve essere conforme al regolamento (CE) n. 1225/2009.
Algoritmo immagine NUC/DRC/DNS/DDE/SFFC
Senza chiusura Sostenuto
Visualizzazione dell'immagine 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo)
Direzione dell' immagine L'orizzontale/verticale/diagonale
Zoom digitale 1x/2x/4x/8x
Luminosità dell' immagine Automatico/manuale
Contrasto delle immagini Automatico/manuale
Modalità di compensazione Manuale
Reticolo Sostenuto
Funzione del sistema
Modalità di riposo Sostenuto
Impostazione del menu Personalizzabile
Lingua del menu Cinese / Inglese
Calibrazione di offset Sostenuto
Tastiere ≥ 4 (funzioni del pulsante personalizzabili)
Guida OLED Supporto per I2C, porta parallela 16bit/24bit, datavalid e altri segnali dello schermo del drive.Supporta i segnali di visualizzazione MIPI e può guidare direttamente lo schermo IBOE VX039FHP-NH4.
Software per PC Software per computer - Controllo del modulo e video display
Altri dispositivi
Interfaccia esterna standard 50 pin: BP040SB-50-0114-B-R0
Interfaccia di comunicazione TTL-232/USB
Interfaccia video digitale DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Componenti di estensione USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
Tensione di alimentazione 2.7V~5.3V
Consumo tipico di energia 1.2W@25Hz@23±3°C
Meccanica/Lente
Dimensione del nucleo nudo (mm) 38×39×28 68×69×30.2
Peso del nucleo nudo (g) 65±3 88.5±3
Lenti ottiche Focalizzazione fissa: 14mm/19mm/25mm/35mm. Focalizzazione fissa: 50mm/100mm.
Lenti motorizzate: 75mm/100mm/150mm
Zoom continuo: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm
Componenti dell'otturatore Opzionale
Livello di protezione IP67 (lente anteriore)
Adattabilità all'ambiente
Temperatura di funzionamento -40°C~+70°C
Temperatura di conservazione -45°C~+85°C
Umidità 5% ~ 95%, non condensante
Vibrazione 5.35g, Vibrazione casuale, 3 assi
Impatto Mezza onda seno, 40g/11ms, direzione d'impatto X asse, 3 volte
Certificazione RoHS2.0/REACH
Applicazioni
  • Visione industriale
  • Fuoco e soccorso
  • Sorveglianza della sicurezza
  • Osservazione all'aria aperta
  • Visione artificiale
  • Elettronica di consumo
Vantaggi del prodotto
Portfolio di prodotti diversificato

Un'ampia gamma di formati di prodotto, compresi i rilevatori a infrarossi, i nuclei delle fotocamere e i moduli per soddisfare vari requisiti di integrazione.

Ricca varietà di prodotti

Le risoluzioni multiple di array, le dimensioni dei pixel, le bande d'onda e le combinazioni di opzioni di lente offrono una maggiore flessibilità per diverse applicazioni.

Prestazioni eccezionali

Immagini chiare, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità, progettate per funzionare in una vasta gamma di sfide ambientali.

Facile integrazione

Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.

Supporto e servizi

Siamo impegnati a fornire il miglior servizio e supporto possibile.e risoluzione dei problemi.

Offriamo un supporto online completo con articoli e tutorial utili per risolvere problemi comuni, oltre all'assistenza remota per problemi più complessi.Il nostro team è sempre disponibile per garantire la vostra completa soddisfazione con i nostri prodotti.
