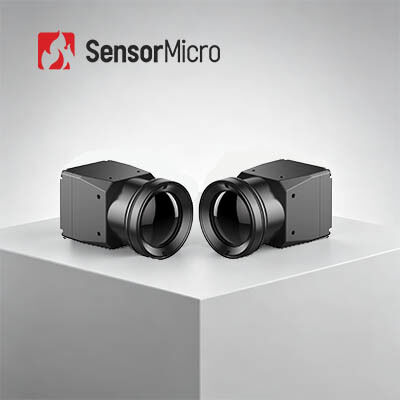

Nucleo per telecamera di sicurezza per imaging termico LWIR 640x512 da 12μm non raffreddato con gamma spettrale di 8-14μm
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | MICO612 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/12μm | NET | <30KK |
|---|---|---|---|
| Obiettivo della fotocamera | Disponibili multipli | Frequenza fotogrammi | 25Hz/30Hz/50Hz |
| Video digitale | USB/MIPI | Gamma spettrale | 8~14μm LW |
| Evidenziare | Core della telecamera di sicurezza per immagini termiche,Camera di sicurezza per l'imaging termico 17uM,640x512 Telecamera di sicurezza termica |
||
Descrizione di prodotto
Core della telecamera di sicurezza per immagini termiche non raffreddata LWIR 640x512 12μm
Visualizzazione del prodotto
LWIR 640×512 / 12μm Modulo di telecamera termica non raffreddata per la sicurezza e il monitoraggio
Il nucleo della fotocamera a infrarossi ultra-compatto MICO612 integra un rivelatore a infrarossi a risoluzione 640×512, più opzioni di lenti ottiche, una scheda di elaborazione delle immagini e un robusto telaio strutturale.Trasmette video analogo o digitale a piattaforme di back-end per un'integrazione fluidaCon la sua gamma più ampia, il MICO612 soddisfa diverse esigenze dei clienti.
Caratteristiche principali
- Compatibilità generale, convenienza:Equipaggiato con un rivelatore infrarosso a livello di wafer 640×512/12μm sviluppato in proprio per un'ampia adozione.
- Progettazione SWaP ottimizzata:Dimensioni di sezione: solo 22.2×22.2×27.2mm (esclusa l'obiettivo). Peso: solo 30.3±2g. Basso consumo energetico: 680mW.
- Sviluppo facile e integrazione rapida:Uscita video analogica o digitale nativa che supporta gli standard CVBS/USB/MIPI, senza necessità di ulteriori sviluppi.
Specificativi del prodotto
| Modello | MICO612 |
|---|---|
| Detettore IR | Materiale sensibile:VOx |
| Risoluzione:640×512 | |
| Dimensione dei pixel:12 μm | |
| NETD:≤ 30mK/F1.0/25°C | |
| Risposta spettrale:8 ~ 14 μm | |
| Lenti ottiche | Focalizzazione/F#:4.8/F1.0 9.1mm/F1.0 13mm/F1.0 |
| V.O.F.:91° H x 73° V 47.7° H x 38.2° V 33° H x 26° V | |
| Distanza di rilevamento (8 pixel):99 metri (5'11" persona alta) | |
| Tipo:Focalizzazione fissa Athermal. Prima tenuta/rivestimento dell'obiettivo: IP67 | |
| Trattamento delle immagini | Video analogo:PAL (default) / NTSC |
| Video digitale:USB / MIPI | |
| Framerate:25Hz/30Hz/50Hz | |
| Orario di avvio:≤ 6 s | |
| Algoritmo immagine | NUC/DRC/DNS/DDE/SFFC |
| Pseudo colore | 11 tipi - personalizzabili |
| Interfaccia elettrica | Interfaccia esterna standard:3PIN (A1251-WV-S-3P) 9PIN (A1251-WV-S-9P) 26PIN (DF56C-26S-0.3V-51) |
| Interfaccia video:CVBS. USB. MIPI | |
| Fornitore di alimentazione:CC: 5V~24V | |
| Consumo di energia costante | ≤ 680mW@5V, 23±3°C |
| Meccanica | Dimensione:22.2 mm x 22 mm x 27 mm (L×W×H)Peso:300,3 ± 2 g |
| Adattabilità all'ambiente | Temperatura di funzionamento:-40°C~+70°C |
| Temperatura di conservazione:-45°C+85°C | |
| Umidità:5% ~ 95%, non condensante | |
| Vibrazione:Vibrazione casuale, 5,35 grammi, 3 assi | |
| Impatto:Mezza onda seno, 40 g/11 ms, 3 assi, 6 direzioni | |
| Certificazione:RoHS2.0/Reach |
Applicazioni industriali
Il modulo della telecamera termica MICO612 può essere integrato in telecamere di sicurezza con monitoraggio della temperatura da applicazioni a breve a ultra distanza, tra cui telecamere PTZ, telecamere Box,e sistemi di telecamere Speed Dome.
Il nostro modo di servire
Prevendita
Analisi dei requisiti
Valutazione dello scenario
Selezione del prodotto
Soluzioni personalizzate
Impiego
Spedizione rapida
Integrazione e collaudo del sistema
Formazione tecnica
Guida all'applicazione
Domande frequenti
Come funziona un modulo termico?
Un modulo termico opera attraverso il seguente processo:
- Detezione a infrarossi:Il modulo termico contiene un rilevatore a infrarossi che rileva le radiazioni elettromagnetiche nell'intervallo infrarosso.
- Ottica:La radiazione infrarossa viene focalizzata sul rilevatore attraverso un sistema ottico, che può includere una lente o una matrice di specchi.
- Amplificazione del segnale:Il segnale rilevato viene amplificato e digitalizzato da elettronica interna.
- Trattamento delle immagini:Il segnale digitalizzato viene elaborato per produrre un'immagine termica, che prevede la riduzione del rumore, l'aumento del contrasto, la mappatura dei colori e potenzialmente la misurazione della temperatura.
- Display:L'immagine termica viene visualizzata su uno schermo, all'interno del modulo o su un dispositivo esterno.
I rilevatori non raffreddati utilizzano effetti termici in cui vengono rilevati e convertiti in segnali digitali i cambiamenti di temperatura derivanti dalla radiazione assorbita.I rilevatori raffreddati utilizzano diversi meccanismi come effetti fotoelettrici o termoelettrici.
I moduli termici servono varie applicazioni tra cui l'imaging termico medico, industriale e di sicurezza e sono integrati in dispositivi come telecamere termiche portatili, telecamere di sorveglianza,e scoppi termici.
