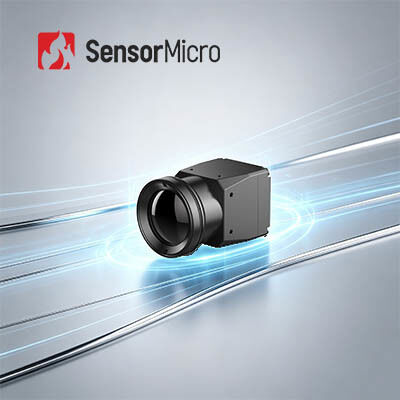

640x512 Risoluzione 12μm Dimensione pixel Modulo di telecamera termica non raffreddata con ≤30mK NETD per l'imaging termico LWIR
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | MICO612 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/12μm | NET | ≤30mK/F1,0/25℃ |
|---|---|---|---|
| Obiettivo della fotocamera | Disponibili multipli | Frequenza fotogrammi | 25Hz/30Hz/50Hz |
| Video analogico | PAL(predefinito)/NTSC | Gamma spettrale | 8~14μm LW |
| Evidenziare | Telecamera di sorveglianza termografica non raffreddata,Telecamera di sorveglianza per l'immagine termica LWIR,Camera di sicurezza termica 640x512 |
||
Descrizione di prodotto
Modulo telecamera di sorveglianza per imaging termico non raffreddato LWIR 640x512 12μm
Panoramica del prodotto
Modulo telecamera termica non raffreddata LWIR 640x512 / 12μm per sicurezza e monitoraggio
Il nucleo della telecamera a infrarossi ultracompatta MICO612 integra un rilevatore a infrarossi con risoluzione mainstream 640×512, molteplici opzioni di lenti ottiche, scheda di elaborazione delle immagini e robusto telaio strutturale. Trasmette video analogici o digitali alle piattaforme backend per l'integrazione. Con una gamma più ampia, MICO612 soddisfa le diverse esigenze di diversi clienti.
Il sensore ad alta risoluzione 640x512 e la dimensione ridotta dei pixel di 12μm forniscono immagini nitide e dettagliate eccezionali, consentendo di rilevare anche piccole differenze di temperatura nell'immagine termica. Questo livello di dettaglio è essenziale per le applicazioni di monitoraggio della sicurezza, poiché può aiutare a identificare potenziali minacce o comportamenti anomali che altrimenti potrebbero non essere rilevati.
Caratteristiche principali
- Compatibilità mainstream, conveniente
• Dotato di rilevatore a infrarossi a livello di wafer mainstream da 640×512/12μm sviluppato internamente, che consente un'ampia adozione
• Integrato con un chip ASIC dedicato per un'elevata efficienza energetica - Design SWaP ottimizzato
• Dimensione in sezione: solo 22,2×22,2×27,2 mm (lente esclusa)
• Pesa solo 30,3±2 g
• Basso consumo energetico: 680 mW - Sviluppo semplice e integrazione rapida
• Uscita video analogica nativa o video digitale, con supporto degli standard CVBS/USB/MIPI: non è richiesto alcuno sviluppo aggiuntivo
• Montaggio semplice con uno sforzo di progettazione strutturale minimo
Specifiche del prodotto
| Modello | MICO612 |
|---|---|
| Rilevatore IR | Materiale sensibile:VOx |
| Risoluzione:640×512 | |
| Dimensione pixel:12 µm | |
| NET:≤30mK/F1,0/25℃ | |
| Risposta spettrale:8~14μm | |
| Lente ottica | Messa a fuoco/Fa#:4.8/F1.0 | 9,1 mm/F1,0 | 13mm/F1.0 |
| FOV:91°(O)×73°(V) | 47,7°(O)×38,2°(V) | 33°(O)×26°(V) | |
| Campo di rilevamento (8 pixel) | 99 m (persona alta 5'11") |
| 360 m (veicolo 4 m × 3 m) | |
| Tipo | Messa a fuoco fissa atermica |
| Prima sigillatura/rivestimento della lente | IP67 |
| Elaborazione delle immagini | Video analogico:PAL(predefinito)/NTSC |
| Video digitale:USB/MIPI | |
| Frequenza fotogrammi:25Hz/30Hz/50Hz | |
| Orario di avvio:≤6s | |
| Algoritmo dell'immagine:NUC/DRC/DNS/DDE/SFFC | |
| Pseudo colore | 11 tipi - personalizzabili |
| Interfaccia elettrica | Interfaccia esterna standard:Interfaccia 3PIN (A1251-WV-S-3P) | Interfaccia 9PIN (A1251-WV-S-9P) | Interfaccia 26PIN (DF56C-26S-0.3V-51) |
| Interfaccia video:CVBS | USB | MIPI | |
| Alimentazione elettrica | Tensione di alimentazione:CC: 5 V ~ 24 V |
| Consumo energetico costante:≤680mW@5V, 23±3℃ | |
| Meccanico | Misurare:22,2 mm×22,2 mm×27,2 mm (L×L×A) |
| Peso:30,3±2 g | |
| Adattabilità ambientale | Temperatura operativa:-40℃~+70℃ |
| Temperatura di conservazione:-45℃～+85℃ | |
| Umidità:5%~95%, senza condensa | |
| Vibrazione:Vibrazione casuale, 5,35 g, 3 assi | |
| Impatto:Mezza onda sinusoidale, 40 g/11 ms, 3 assi, 6 direzioni | |
| Certificazione:RoHS2.0/Reach |
Applicazioni industriali
Il modulo telecamera termica MICO612 può essere integrato in telecamere di sicurezza con monitoraggio della temperatura da breve a ultra distanza, come telecamera PTZ, telecamera box, telecamera speed dome.
Domande frequenti
1. Che cos'è il rilevatore a infrarossi/sensore di immagine termica?
Le onde infrarosse non possono essere viste dall'occhio umano. Il rilevatore a infrarossi/sensore di immagine termica è un dispositivo ottico-elettrico che reagisce alla radiazione infrarossa e all'energia termica e la converte in segnale elettrico e quindi emette immagini termiche visibili.
2. Cos'è il WLP?
WLP si riferisce al pacchetto a livello di wafer. Si tratta del processo di completamento dell'imballaggio sotto vuoto direttamente sull'intero wafer MEMS, quindi di incisione e taglio per creare un singolo sensore a infrarossi. Insieme al pacchetto in metallo e al pacchetto in ceramica, rappresentano i 3 principali formati di pacchetto dei rilevatori a infrarossi non raffreddati.
3. Qual è il vantaggio del WLP?
I rilevatori IR WLP sono appositamente progettati per soddisfare i requisiti di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo. SensorMicro, con capacità di fabbricazione in serie, offre ora una varietà di soluzioni di moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
