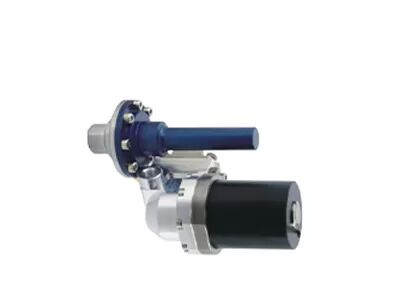

RS046H Assemblaggio di raffreddatore Dewar integrato a fessura

RS046H Cryocooler Stirling rotativo split da 400mW per rivelatori a infrarossi raffreddati

RS046H è una versione split del cryocooler rotativo Stirling RS046 sviluppato da SensorMicro. Con la stessa struttura del compressore dell'RS046, l'RS046H in formato split è ancora più piccolo.

Il dito freddo nel cryocooler a dewar RS046H ha lo stesso diametro di quello del cryocooler RS046 ma con una lunghezza inferiore. Grazie al design split del compressore e del dito freddo, il sistema a infrarossi integrato con RS046H è flessibile in un design speciale. Inoltre, il rivelatore raffreddato stesso è separato dalla fonte di vibrazioni, il che rende l'RS046H ottimale in applicazioni che richiedono migliori vibrazioni e condizioni speciali.

Grazie alla sua leggerezza, miniaturizzazione e basso consumo energetico, è più facile integrare il cryo cooler in vari prodotti terminali, il che può ridurre notevolmente i costi e soddisfare le diverse esigenze personalizzate dei clienti.

- MTTF＞10000 ore

- Potenza di raffreddamento: (@100K@20℃)＞400mW

- Tempo di raffreddamento:<5 minuti (110J@100K@20℃)

- Piccole dimensioni

- Basso rumore

- Basso consumo

L'assieme cryocooler a dewar integrato RS046H viene utilizzato per fornire un ambiente criogenico per i rivelatori a infrarossi raffreddati.

SensorMicro è stata fondata con una convinzione semplice ma potente: l'innovazione dovrebbe servire alle esigenze del mondo reale.

SensorMicro esiste per consentire alle persone e ai sistemi di vedere oltre la superficie, nei modelli, nei problemi e nelle possibilità che si celano al di sotto.

Trasformando il calore invisibile in verità visibile, aiutiamo le industrie a prendere decisioni più intelligenti, a proteggere ciò che conta di più e a navigare nella complessità con chiarezza.

Dare ascolto alla nostra insistenza sull'essere auto-prodotti e orientati al cliente è diventata una ricetta sicura per lo slancio di SensorMicro. Poiché la nostra attività si estende in gran parte del globo, abbiamo fatto progressi su tutti i fronti, dalla sicurezza, all'antincendio, all'ispezione industriale, all'assistenza medica e alla visione artificiale, al monitoraggio ambientale e agli aspetti chiave della neutralità del carbonio, aiutando i partner a sbloccare l'intero potenziale della rilevazione a infrarossi intelligente e collegando i punti della vita.

Siamo più di un'azienda di tecnologia a infrarossi. Siamo una comunità di persone impegnate a costruire un futuro sostenibile, etico e incentrato sull'uomo. Ogni pixel di innovazione che creiamo è una promessa, una promessa di proteggere, potenziare e servire.

1. Cos'è la termografia a infrarossi?

In natura, tutti gli oggetti la cui temperatura è superiore allo zero assoluto (- 273 ℃) possono irradiare raggi infrarossi. Utilizzando il rivelatore della telecamera a infrarossi per misurare la differenza di temperatura di radiazione infrarossa tra il bersaglio stesso e lo sfondo, è possibile ottenere diverse immagini a infrarossi, chiamate anche immagini termiche.

2. Come funzionano i rivelatori a infrarossi?

La radiazione infrarossa emessa dal bersaglio entra nel campo di rilevamento del rivelatore termico, quindi il rivelatore a infrarossi converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico e quindi, attraverso l'amplificazione e l'elaborazione video, forma l'immagine a infrarossi che può essere osservata ad occhio nudo.

3. Quali sono i vantaggi dei rivelatori a infrarossi raffreddati?

Il rivelatore a piano focale a infrarossi raffreddato funziona a bassa temperatura, fornita da un cryocooler a dewar per rivelatori (ddc). Ha un'elevata sensibilità e può distinguere differenze di temperatura più sottili rispetto al rivelatore a infrarossi non raffreddato. Può rilevare, identificare e riconoscere oggetti a una distanza molto lunga, superiore a dieci chilometri. La struttura del rivelatore raffreddato è molto complessa, il che si traduce in un costo relativamente elevato rispetto al rivelatore non raffreddato.
