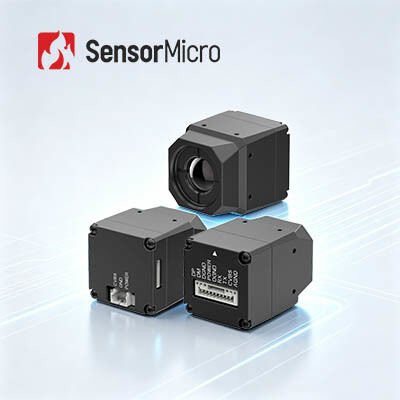

LWIR 384×288 / 12μm Modulo di telecamera termica non raffreddata per la sicurezza e il monitoraggio

  • LWIR 384×288 / 12μm Uncooled Thermal Camera Module for Security and Monitoring
  • LWIR 384×288 / 12μm Uncooled Thermal Camera Module for Security and Monitoring
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello MICO412
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 384x288/12μm NET ≤30mK/F1,0/25℃
Obiettivo della fotocamera Disponibili multipli Frequenza fotogrammi 25Hz/30Hz/50Hz
Orario di avvio ≤6s Gamma spettrale 8~14μm LW
Evidenziare

Modulo termico non raffreddato della videosorveglianza

,

Modulo termico LWIR della videosorveglianza

,

Modulo termico 640x512 della macchina fotografica
Lasciate un messaggio
Descrizione di prodotto
LWIR 384×288 / 12μm Modulo di telecamera termica non raffreddata per la sicurezza e il monitoraggio

Il nucleo della fotocamera a infrarossi MICO412 è dotato di una risoluzione 384 × 288 e un rilevatore a infrarossi di dimensioni di pixel di 12 μm, molteplici opzioni di lenti ottiche, scheda di elaborazione delle immagini e un robusto telaio strutturale.Trasmette video analogo o digitale a piattaforme backend per l'integrazioneCon la sua gamma più ampia, il MICO412 soddisfa le varie esigenze dei clienti.

Caratteristiche principali
  • Soluzione a basso costo ed efficiente dal punto di vista energetico
    • Equipaggiato con un rivelatore a infrarossi a livello di wafer 384 × 288/12 μm sviluppato in proprio, che offre un chiaro vantaggio in termini di costi
    • Integrato con chip ASIC dedicato per un'elevata efficienza energetica
  • SWaP ottimizzato
    • Dimensioni ultracompatte: solo 22,2 × 22,2 × 27,2 mm (escluse le lenti)
    • Peso leggero: solo 30,3 ± 2 g
    • Basso consumo energetico: 680 mW
  • Sviluppo facile e integrazione rapida
    • Fornisce un'uscita video analogica o digitale nativa, supportando gli standard CVBS/USB/MIPI, senza necessità di ulteriori sviluppi
    • Facile montaggio con minimo sforzo di progettazione strutturale
Specificativi del prodotto
Modello MICO412
Detettore IR
Materiale sensibile VOx
Risoluzione 384×288
Dimensione dei pixel 12 μm
NETD ≤ 30mK/F1.0/25°C
Risposta spettrale 8 ~ 14 μm
Lenti ottiche
Focalizza/F# 4.8/F1.0 9.1mm/F1.0 13mm/F1.0
VdP 51° ((H) × 39° ((V) 28.4° ((H) × 21.5° ((V) 20° ((H) × 15° ((V)
Distanza di rilevamento
(8 pixel)		 99 m (5'11 ′′ persona alta)
360 m (4m×3m di veicolo)
Tipo Focale fisso atermico:
Prima tenuta/rivestimento della lente Protezione IP67
Trattamento delle immagini
Video analogo PAL (default) / NTSC
Video digitale USB/MIPI
Frequenza di fotogramma 25Hz/30Hz/50Hz
Tempo di avvio ≤ 6 s
Algoritmo immagine NUC/DRC/DNS/DDE/SFFC
Pseudo colore 11 tipi - personalizzabili
Interfaccia elettrica
Interfaccia esterna standard Interfaccia 3PIN (A1251-WV-S-3P) Interfaccia 9PIN ((A1251-WV-S-9P) Interfaccia 26PIN ((DF56C-26S-0.3V-51)
Interfaccia video. CVBS USB MIPI
Fornitore di energia
Tensione di alimentazione CC: 5V~24V
Consumo di energia costante ≤ 680mW@5V, 23±3°C
Meccanica
Dimensione 22.2 mm × 22,2 mm × 27,2 mm (L × W × H)
Peso 300,3 ± 2 g
Adattabilità all'ambiente
Temperatura di funzionamento -40°C~+70°C
Temperatura di conservazione -45°C+85°C
Umidità 5% ~ 95%, non condensante
Vibrazione Vibrazione casuale, 5,35 grammi, 3 assi
Impatto Mezza onda seno, 40 g/11 ms, 3 assi, 6 direzioni
Certificazione RoHS2.0/Reach
Applicazioni industriali

Il modulo di telecamera termica MICO412 può essere utilizzato in molti settori quali la visione industriale, la lotta e il salvataggio, la sorveglianza della sicurezza, l'osservazione esterna, la visione automatica, l'elettronica di consumo.

Il nostro servizio
PrevenditaAnalisi dei requisiti
Valutazione dello scenario
Selezione del prodotto
Soluzioni personalizzate
ImpiegoSpedizione rapida
Integrazione e collaudo del sistema
Formazione tecnica
Guida all'applicazione
Servizi post-venditaDiagnostica a distanza
Servizio di garanzia
Aggiornamenti del firmware
Manutenzione tecnica
Domande frequenti
1Come scegliere una risoluzione adeguata del rilevatore a infrarossi?

Se i requisiti per la qualità dell'immagine non sono elevati, è importante che il prezzo sia considerato.si possono scegliere rilevatori a infrarossi con una risoluzione inferioreSe hai bisogno di immagini molto chiare per scopi speciali, come il monitoraggio remoto, puoi scegliere rilevatori a infrarossi ad alta risoluzione di 1280×1024.

2Come scegliere il giusto pseudo colore per le immagini termiche?
  • Il bianco grigio è più adatto per bersagli con piccole differenze di temperatura
  • Il rosso e il blu sono più adatti per le scene in cui è necessario trovare i punti problematici
  • Il rosso di ferro è la palette di colori standard per l'industria energetica
Nota: Indipendentemente dalla palette scelta, la lettura della temperatura termica non cambierà affatto.
3. Come scegliere una lente termica per telecamere ad infrarossi adatta?
  • Obiettivo standard:Può colpire obiettivi normali a distanza adeguata
  • Teleobiettivo:Adatto per bersagli relativamente piccoli che devono essere visti da lontano
  • Lenti grandangolari:Migliore per vedere più dettagli di oggetti a distanza ravvicinata
  • Macro lenti:Per vedere bersagli molto piccoli a distanza ravvicinata, come i circuiti di chip
