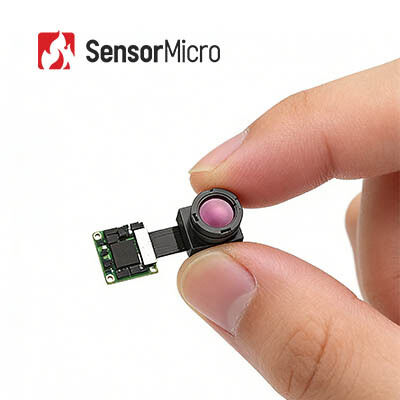

Modulo a infrarossi non raffreddato Mini212G2 con risoluzione 256×192 e dimensioni pixel di 12μm per uscita di imaging termico diretto

  • Mini212G2 Uncooled Infrared Module with 256×192 Resolution and 12μm Pixel Size for Direct Thermal Imaging Output
Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello Mini212G2
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 256×192/12μm NET ≤50mK
Gamma spettrale 8~14μm Frequenza fotogrammi Termografia: 25Hz, Imaging: 50Hz
Interfaccia video digitale USB2.0/MIPI/DVP/BT.656/LVDS Interfaccia video analogica CVBS (PAL/NTSC)
Evidenziare

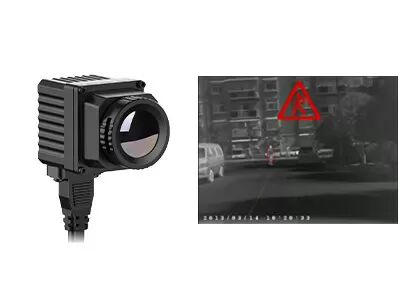

Macchina fotografica termica montata su veicolo infrarossa

,

Macchina fotografica termica montata su veicolo anabbagliante

,

macchina fotografica termica infrarossa 384x288
Lasciate un messaggio
Descrizione di prodotto
Mini212G2 Modulo infrarosso in miniatura non raffreddato con 256×192/12μm
Visualizzazione del prodotto

Il modulo miniato a infrarossi Mini212G2 non raffreddato è basato sul modulo a infrarossi TIMO212 sviluppato da SensorMicro.L'aggiunta di una scheda di elaborazione ISP a infrarossi consente la produzione diretta di matrici di temperatura e immagini termiche, riducendo significativamente il carico di lavoro di sviluppo per i clienti.

il modulo di telecamera a infrarossi Mini212G2 di dimensioni in miniatura, integrato con un rivelatore a infrarossi non raffreddato di 256 × 192 / 12 μm,è specificamente progettato per soddisfare le diverse e mutevoli esigenze dei mercati emergenti, tra cui AIoT (intelligenza artificiale delle cose), visione artificiale, visione industriale, monitoraggio della sicurezza e osservazione notturna.Con il suo design compatto e la sua capacità di rilevamento ad infrarossi ad alte prestazioni, questo modulo funge da componente centrale di rilevamento che supera i limiti delle soluzioni di imaging tradizionali, consentendo una precisione, affidabilità,e un funzionamento efficiente in una vasta gamma di scenari.

Caratteristiche principali
Modulo in miniatura con uscita diretta di immagini termiche
  • Equipaggiato con un rivelatore a infrarossi a livello di wafer di 256 × 192 / 12 μm sviluppato in proprio, che offre significativi vantaggi di costo
  • Progettazione strutturale ultracompatta: dimensioni di soli 17×17 mm (PCBA), peso inferiore a 4 g ‡ ideale per applicazioni con spazio limitato
  • La scheda di elaborazione ISP integrata e gli algoritmi di immagine di nuova generazione forniscono immagini termiche chiare direttamente, garantendo una forte versatilità
Detezione precisa, configurazione flessibile
  • Misurazione della temperatura ad alta precisione con una precisione fino a ±2°C; supporta la misurazione a punto, area e full frame
  • Opzioni multiple di lenti a campo visivo disponibili per soddisfare vari requisiti di osservazione
Interfacce ricche per una facile integrazione
  • Offre USB2.0 / MIPI / DVP / BT.656 / LVDS e altre interfacce di uscita video digitale
  • Compatibilità completa con le interfacce standard del settore
Specificativi del prodotto
Modello Mini212G2
Risoluzione 256×192
Dimensione dei pixel 12 μm
Risposta spettrale 8 ~ 14 μm
NETD ≤ 50mK
Dati di uscita 14 bit Raw
Frequenza di fotogramma Termografia: 25Hz, Imaging: 50Hz
Modalità di messa a fuoco Concentrati.
Lenti (HFOV/FL) 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm.
Peso (g) 7.1 6.4 4 6.8
Dimensione PCBA (mm) 17×17
Interfaccia video digitale USB2.0 / MIPI / DVP / BT.656 / LVDS
Interfaccia video analogica CVBS (PAL/NTSC)
Tensione di funzionamento 3.3V±0,1V
Consumo tipico di energia 330 mW
Intervallo di misurazione della temperatura -20°C~+550°C (-20°C~+150°C)
Accuratezza della misurazione della temperatura Maggiore di ±2°C / ±2%
Temperatura di funzionamento -40°C~+70°C
Umidità 5% ~ 85%
Temperatura di conservazione -45°C~+85°C
Certificazione RoHS 2.0 / Reach
Applicazioni industriali

Questo prodotto è posizionato per campi come AIoT, Machine Vision, Industrial Vision, Security Monitoring e Night Observation.

Applicazioni IoT:Perfetto per l'integrazione in dispositivi AIoT compatti come elettrodomestici intelligenti, dispositivi indossabili e monitor ambientali intelligenti.
Visione industriale:Può essere utilizzato per il monitoraggio in tempo reale di attrezzature industriali, elaborazione laser e scenari di saldatura, rilevamento di semiconduttori e altro ancora.
Monitoraggio della sicurezza:Capace di rilevare gli intrusi illegali e di attivare allarmi in tempo reale.
Servizi personalizzati
  • Personalizzazione del prodotto:Aggiustare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
  • Supporto tecnico e formazione in loco:Fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sull'operatività
  • Innovazione comune per nuovi prodotti e mercati:Collaborare con i clienti per co-sviluppare soluzioni di applicazione a infrarossi innovative
Domande frequenti
In quali settori possono essere utilizzati i rilevatori a infrarossi/i nuclei delle telecamere termiche?

I nostri moduli di telecamera termica sono ampiamente utilizzati in molti settori come:

  • Termografia:Manutenzione dell'energia, visione artificiale, climatizzazione degli edifici, metallurgia, petrolchimica, manutenzione predittiva, prevenzione delle epidemie
  • Sicurezza e monitoraggio:Città sicura, controllo delle infrastrutture, sicurezza delle frontiere, navigazione marittima, sicurezza delle miniere
  • Fuoco e soccorso:Prevenzione degli incendi boschivi, prevenzione degli incendi, ricerca e soccorso
  • Carico utile degli UAV:Ispezione delle attrezzature, applicazione e salvataggio, applicazione per la lotta contro gli incendi, osservazione degli animali
  • Visione personale:Tempo libero all'aperto, osservazione degli animali, pattuglia di polizia
  • ADAS:Guida autonoma, sistema avanzato di assistenza al conducente, veicoli speciali
  • - Cosa?Smart Home, hardware intelligente, assistenza intelligente, robot
  • Altri:Sistema di visione in volo migliorato, rilevamento di gas, agricoltura e allevamento, ricerca scientifica
