Il micro centro termico infrarosso 120x90 17μm della macchina fotografica per lo Smart Home
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 120x90 | Passo del pixel | 17μm |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Gamma di temperature | -20℃~+120℃ (personalizzabile) |
NETD | ≤60mK | Dimensione | 8.5x8.5x9.16mm |
Evidenziare | il centro termico della macchina fotografica 120x90,Il micro centro termico infrarosso della macchina fotografica,Il centro termico della macchina fotografica dello Smart Home |

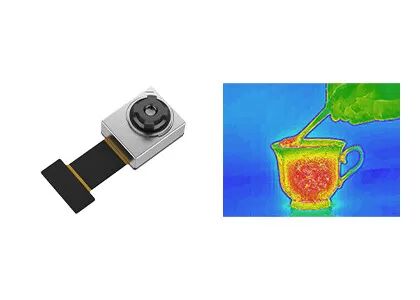

120x90 / il micro centro termico infrarosso per lo Smart Home, costruzione intelligente della macchina fotografica di 17μm
Il modulo termico infrarosso TIMO120 integra il rivelatore infrarosso livellato del pacchetto del wafer di 120x90/17μm (WLP) ed è orientato per le applicazioni della dimensione ottimizzata, il peso, il potere, il costo (scambio-c). La sua struttura miniatura eccellente è facile da essere integrato nei vari dispositivi astuti, nei visori termici o nei terminali mobili con i requisiti rigorosi di costo, della dimensione e del peso.
Rispetto agli strumenti di misura tradizionali della temperatura, il modulo del sensore di TIMO120 IR ha maggior sensibilità che le matrici comuni del batterio termofilo durante la prevenzione epidemica. Inoltre usando l'imballaggio livellato del wafer, il modulo termico della macchina fotografica del sensore TIMO120 è più accessibile nelle applicazioni di immagine all'infrarosso che hanno bisogno dei requisiti rigorosi di costo, della dimensione e del peso.
Grazie alla tecnologia di WLP, modulo termico non raffreddato di serie di TIMO è preferito nei mercati emergenti come prodotti elettronici di consumo. È più facile affinchè il modulo di registrazione di immagini termiche di TIMO sia integrato nei prodotti più terminali e da accorciare il tempo di sviluppo secondario dei clienti.
- Dimensione minima a 8.5x8.5x9.16mm
- Gamma di temperature da -20℃~+120℃
- Integrazione facile
- Corredo completo di sviluppo di SDK
- Progettazione di potere basso in basso quanto 9mW
Modello | TIMO-120 |
Prestazione del rivelatore di IR | |
Risoluzione | 120x90 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | ≤60mK |
Tipo della lente | WLO |
Modo del fuoco | Zoom fisso |
HFOV | 90°/50° |
Profondità di campo | 10cm all'infinito |
Frame per secondo | 1~30Hz (personalizzabile) |
Misura di temperatura | |
Gamma di temperature | -20°C ~ +120°C (personalizzabile) |
Accuratezza di temperatura | Personalizzabile (soddisfaccia le richieste del corpo o della termografia industriale) |
Colleghi/controllo | |
AVDD | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
DVDD | 1.8V±0.05V |
Interfaccia | Interfaccia di Digital |
Consumo di energia | 45mW (modo tipico); 9mW (modo di potere basso) |
Caratteristiche fisiche | |
Dimensione (millimetri) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (le specifiche prevarranno) |
Temperatura di operazione | -20°C ~ +60°C |
Temperatura di stoccaggio | -40°C ~ +85°C |
Il modulo termico della macchina fotografica TIMO120 è ampiamente usato in molte aree, quali la termografia, l'hardware intelligente, la casa intelligente, lo Smart Home, AIoT ecc.
1. Che cosa è registrazione di immagini termiche infrarossa?
In natura, tutti gli oggetti di cui la temperatura è superiore ad assoluta azzerano (- ℃ 273) possono irradiare i raggi infrarossi. Usando il rivelatore infrarosso della macchina fotografica per misurare la differenza fra l'obiettivo stessa della temperatura di radiazione infrarossa ed i precedenti, potete ottenere le immagini infrarosse differenti, che inoltre sono chiamate immagini termiche.
2. Come fanno i rivelatori infrarossi lavoro?
La radiazione infrarossa che ha emesso dall'obiettivo fornisce la gamma di percezione del rivelatore termico, quindi del rivelatore infrarosso converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
3. Che cosa è il vantaggio del rivelatore infrarosso non raffreddato?
Il rivelatore infrarosso non raffreddato del piano focale non ha bisogno di un dispositivo più fresco integrato dell'Assemblea di Dewar (IDCA) e può lavorare alla temperatura ambiente. Presenta i vantaggi dell'inizio veloce, basso consumo energetico, piccola dimensione, peso leggero, lunga vita, basso costo ecc. Sebbene la sensibilità del rivelatore infrarosso non raffreddato del piano focale non sia buona quanto quella dei rivelatori infrarossi raffreddati, dopo gli anni di sviluppo, la sua prestazione di costo è stata ovviamente migliore del rivelatore raffreddato, che ha una più vasta prospettiva dell'applicazione.
