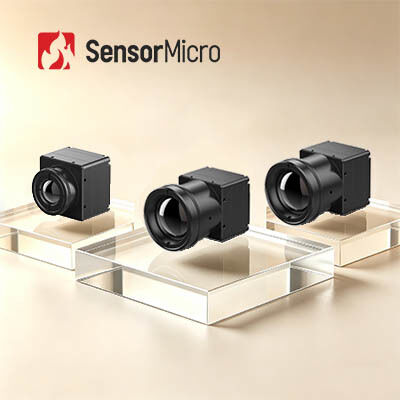

640x512 Risoluzione 12μm Pixel Size LWIR Camera Core con ≤25mK NETD per l'imaging termico chiaro
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN612G2 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Dimensioni del nucleo nudo | 25,4 mm×25,4 mm×15,7 mm | Peso del nucleo nudo | 15±1g |
|---|---|---|---|
| Risoluzione | 640x512/12μm | NET | ≤25mK/F1,0/25℃ |
| Gamma spettrale | 8~14μm | Frequenza fotogrammi digitali | 25/30/50Hz |
| Evidenziare | 12μM Thermal Imaging Core,Il centro di registrazione di immagini termiche di LWIR,Il centro di registrazione di immagini termiche di AIoT |
||
Descrizione di prodotto

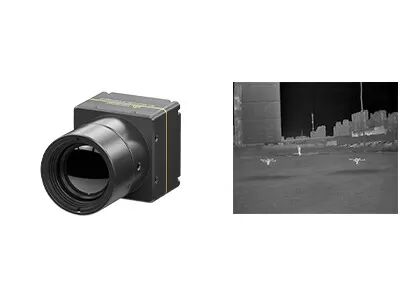

LWIR 640x512 / 12μm Thermal Imaging Core per l'immagine chiara e il monitoraggio della sicurezza
Visualizzazione del prodotto
COIN612G2 è uno dei moduli di telecamera termica a infrarossi della serie COIN. Integra un rilevatore a infrarossi a livello di wafer 640×512/12μm ApexCore, circuito di elaborazione del segnale ad alte prestazioni,e algoritmi avanzati di elaborazione delle immagini.
Il nucleo della fotocamera a infrarossi COIN612G2 fornisce immagini termiche nitide e dettagliate con NETD inferiore a 25 mK e una risoluzione di 640x512 pixel IR. Supporta USB 2.0 / DVP / LVDS / BT.656 interfacce di uscita di immagine, uscita dati di immagine RAW/YUV, e controllo delle porte seriali, questo leggero,modulo compatto consente una facile configurazione e integrazione in vari prodotti a infrarossi, tra cui apparecchi di imaging termica e telecamere di sicurezza a infrarossi.
Caratteristiche principali
- Funzionalità completa, soluzione conveniente:Detettore ad infrarossi a livello di wafer ApexCore ad alte prestazioni con NETD ≤ 25mK, che combina FPA tradizionale con algoritmi avanzati di elaborazione delle immagini
- Struttura compatta, design leggero:Dimensioni: 25,4 × 25,4 × 15,7 mm, Peso: 15±1 g, Consumo di energia ≤ 0,65 W
- Configurazione versatile, integrazione rapida:Opzioni multiple di obiettivo, supporta le interfacce USB 2.0/DVP/LVDS/BT.656, emette dati di immagine RAW/YUV con controllo delle porte seriali
Specificativi del prodotto
| Modello | COIN612G2 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione dei pixel | 12 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 25mK/F1.0/25°C |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30/50Hz |
| Tempo di avvio | 6s |
| Video analogo | PAL/NTSC |
| Video digitale | RAW/YUV422 |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore 3D (3DNR) Suppressione del rumore 2D (DNS) Compressione a intervallo dinamico (DRC) Miglioramento del bordo (EE) |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software ICC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | 50 pin: DF40C-50DP-0.4V ((51), (HRS, maschio) |
| Tavola di estensione | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensione di alimentazione | 4.5~5.5V |
| Consumo tipico di energia | 0.65W |
| Meccanica | |
| Dimensione del nucleo nudo ((mm) | 25.4 x 25.4 x 15.7 |
| Peso del nucleo nudo ((g) | 15 ± 1 g |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | |
| Lenti ottiche | Fuso fisso Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm |
| Livello di protezione | IP67 ((Lente anteriore) |
Applicazioni industriali
Il modulo di telecamera termica FPA LWIR non raffreddato COIN612G2 è ampiamente utilizzato nel monitoraggio della sicurezza, nella visione industriale, nell'osservazione esterna, nella lotta contro gli incendi e nel soccorso, nell'ADAS, nella visione artificiale e in altri settori.
Servizi personalizzati
- Personalizzazione del prodotto:Aggiustare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
- Supporto tecnico e formazione in loco:Fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sull'operatività
- Innovazione comune per nuovi prodotti e mercati:Collaborare con i clienti per co-sviluppare soluzioni di applicazione a infrarossi innovative
Domande frequenti
1Come scegliere una risoluzione adeguata del rilevatore a infrarossi?
Se i requisiti per la qualità dell'immagine non sono elevati, è importante che il prezzo sia considerato.si possono scegliere rilevatori a infrarossi con una risoluzione inferiore come 120x90Per le applicazioni che richiedono immagini molto chiare per scopi speciali come il monitoraggio remoto, scegliere rilevatori a infrarossi ad alta risoluzione di 1280x1024.
2Come scegliere il giusto pseudo colore per le immagini termiche?
• Il bianco grigio è più adatto per bersagli con piccole differenze di temperatura
• Il rosso e il blu sono più adatti per le scene in cui è necessario identificare i punti problematici
• Il rosso di ferro è la palette di colori standard per l'industria energetica
Nota: Indipendentemente dalla palette scelta, le misurazioni della temperatura termica non cambieranno.
3. Come scegliere una lente termica per telecamere ad infrarossi adatta?
• Le lenti standard possono raggiungere obiettivi normali a distanza adeguata
• Il teleobiettivo è adatto a bersagli relativamente piccoli che devono essere visti da lunghe distanze
• Le lenti grandangolari sono migliori per vedere gli oggetti a distanza ravvicinata in dettaglio
• La macroscopia è progettata per vedere da vicino obiettivi molto piccoli, come i circuiti di un chip
